9.4.2 分散トレース
(1) 出力先
Jaegerと連携したElasticsearchに分散トレースを出力します。
(2) 参照方法
収集された分散トレースは、JaegerのWeb UIの次のURLへアクセスすることで参照できます。
http://A...A:B...B
A...A：KubernetesワーカーノードのIPアドレス
B...B：ポート番号(「4.2.8 Jaeger-query」のhttp.portに指定した値)
(3) 出力形式
Jaeger UI上での表示内容について説明します。この製品で使用する2つの画面について説明します。それ以外の画面に関してはJaegerの公式ページを参照してください。
(a) Search Page
分散トレースの検索画面です。検索条件に合致したトレースIDの一覧を表示します。
|
|

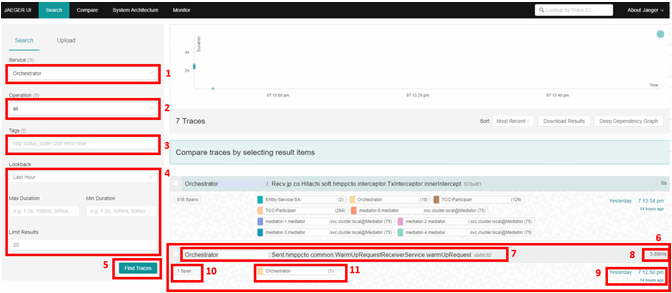

![[図データ]](GRAPHICS/ZU062000.GIF)
|
図中番号 |
項目名 |
説明 |
|---|---|---|
|
1 |
service |
HMP-PCTOのコンポーネントのservice名を選択します。この項目は選択必須です。 service名の形式は、jp.co.Hitachi.soft.hmppcto.tracing.instance-idパラメタの説明を参照してください。 |
|
2 |
Operation |
HMP-PCTOのオペレーション名です。デフォルトはallです。 Operationの詳細については、「(b) Trace Page」を参照してください。 |
|
3 |
Tags |
SpanのTagsを指定します。Tagsの詳細については、「(b) Trace Page」を参照してください。 |
|
4 |
− |
検索対象範囲を指定します。詳細はJaegerの公式情報を参照してください。 |
|
5 |
Find trace |
検索を実行します。 |
|
6 |
トレース情報 |
トレースID 1件分の情報を表示します。このエリアをクリックすると、「(b) Trace Page」へ遷移します。 |
|
7 |
− |
次の項目を表示します。 親SpanのService名：親SpanのOperation名：トレースID |
|
8 |
− |
該当トレースIDでの実行時間を表示します。 |
|
9 |
− |
該当トレースIDでの開始時刻を表示します。 |
|
10 |
− |
該当トレースIDで取得したSpan数を表示します。 |
|
11 |
− |
該当トレースIDに含むSpanのserviceごとのSpan数を表示します。 |
(b) Trace Page
「(a) Search Page」で選択したトレースIDのトレース情報を表示します。
|
|

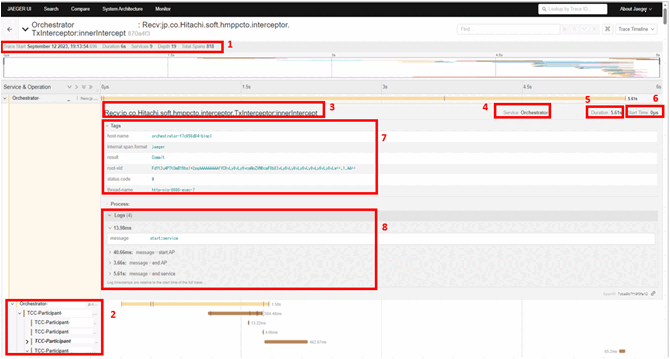

![[図データ]](GRAPHICS/ZU062100.GIF)
一般的な取得個所のSpanは、オペレーション名冒頭に「Recv」を付与します。
|
図中番号 |
項目名 |
説明 |
|---|---|---|
|
1 |
− |
トレースIDの情報を表示します。
|
|
2 |
− |
親Span、子Spanを階層構造で表示します。該当するSpanをクリックすると、Spanの詳細を表示します。 「V」：クリックすると、子Spanが非表示になります。 「>」：クリックすると、子Spanが表示されます。 |
|
3 |
Operation |
選択Spanを取得したHMP-PCTOのオペレーション名です。 一般的な取得個所のSpanは、オペレーション名冒頭に「Recv」を付与します。 |
|
4 |
Service |
HMP-PCTOのコンポーネントのservice名です。詳細は「(a) Search Page」を参照してください。 |
|
5 |
Duration |
選択Spanの実行時間です。 |
|
6 |
Starttime |
該当するトレースIDを開始してから、選択したSpanのトレースを開始するまでの経過時間です。 |
|
7 |
Tags |
選択Spanでの付加情報です。次の形式で表示します。 情報名 情報値 次の情報は、全Spanで取得します。
|
|
8 |
Logs |
選択Spanでの付加情報です。次の形式で表示します。 経過時間 message 情報 経過時間は、該当するトレースIDを開始してから、選択したSpanのトレースを開始するまでの経過時間です。 |
