1.3 Global Link Managerのコンポーネント
Global Link Managerのシステムは,次に示すコンポーネントで構成されています。
- Global Link Managerサーバ
-
- Global Link Manager
- Hitachi Command Suite共通コンポーネント
- HiRDB
- Global Link Managerクライアント
-
- リモート管理クライアント(ホストのOSがVMwareの場合)
-
- ホスト
-
- HDLM
- 共通エージェントコンポーネント(ホストのOSがVMware以外の場合)
- SNMP転送先サーバ
-
コンポーネント構成を次の図に示します。

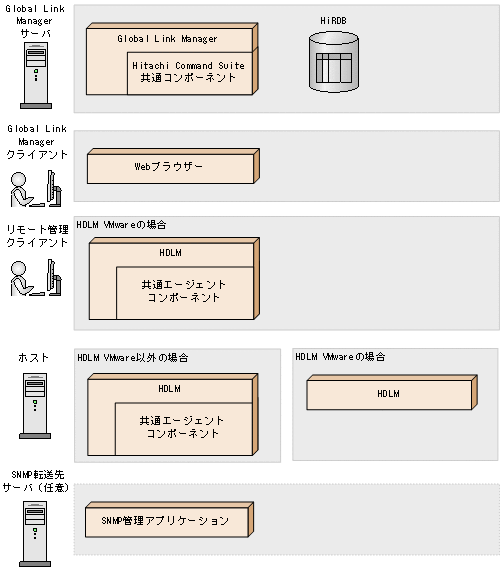

図1-2 コンポーネント構成
![[図]](GRAPHICS/UG01020J.GIF)
- Global Link Manager
- Global Link Managerは,ホストから情報を収集したり,ホストに対する設定を実施したりします。
- Hitachi Command Suite共通コンポーネント
- Hitachi Command Suite共通コンポーネントは,Hitachi Command Suite製品のサーバ,GUIの基盤機能を提供します。Hitachi Command Suite共通コンポーネントはGlobal Link Manager,Device
Manager,Tuning ManagerなどのHitachi Command Suiteのサーバ製品の一部としてインストールされ,常に最新のバージョンに上書きされます。
- HiRDB
- HiRDBは,Global Link Managerの情報を管理するリレーショナルデータベースです。
- Webブラウザー
- ユーザーは,Webブラウザーを介してGlobal Link Manager GUIを使用します。
- HDLM
- HDLMは,ストレージシステムとホストを結ぶパスを管理します。HDLMを使用することで,パスに掛かる負荷を分散したり,障害発生時にパスを切り替えたりできます。
- 共通エージェントコンポーネント
- 共通エージェントコンポーネントは,Global Link Managerサーバとの情報通信のために必要な,HDLMに含まれるコンポーネントです。
- ホストのOSがVMwareの場合は,リモート管理クライアントにインストールされ,ホストのOSがVMware以外の場合は,HDLMが使用されているホストにインストールされます。
- SNMP管理アプリケーション
- Global Link ManagerサーバからSNMP Trapによって転送されたアラート情報を管理するためのアプリケーションです。Global Link Managerサーバからのアラート情報の転送は任意です。
サポートするOSや前提プログラムなど,Global Link Managerのシステム要件については,マニュアル「Hitachi Global Link Manager 導入・設定ガイド」を参照してください。
