5.2.2 ツリーフレーム

ツリーフレームは，ビューフレームに表示するパス情報の範囲を指定するのに使用します。

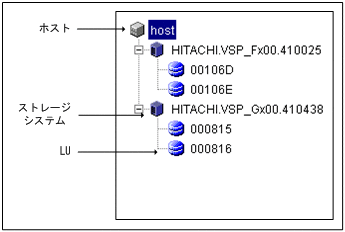

ツリーフレームを次に示します。

[図]

ツリーフレームに表示される項目について，次に説明します。

［ホスト］

ホストを表すアイコンと文字列「host」が表示されます。

構成ビューを表示している場合，常に［ホスト（選択不可状態）］アイコンが表示されます。ホストは選択できません。

パスリストビューを表示している場合，常に［ホスト（選択可能状態）］アイコンが表示されます。ホストを選択すると，選択したホストに接続しているすべてのパスの情報が，パスリストビューに表示されます。

ホストを表すアイコンについて次の表に説明します。

アイコン	アイコン名	説明
	ホスト（選択可能状態）	ホストを選択できることを示します。
	ホスト（選択不可状態）	ホストを選択できないことを示します。

［ストレージシステム］

ストレージシステムを表すアイコンと，ストレージシステム名が表示されます。ストレージシステム名は，次の3つの項目をピリオドで区切って構成されています。

表示されるモデルIDは，HDLMコマンドのviewオペレーションに-path -itemパラメタを指定して，概略表示しないパス情報を表示した場合のモデルIDと同じです。HDLMコマンドのviewオペレーションで表示できるモデルIDについては，HDLMのマニュアルを参照してください。

ストレージシステムを選択すると，選択したストレージシステムからアクセスできるすべてのLUに接続する，すべてのパスがビューフレームに表示されます。

パス管理ウィンドウを起動したときは，ストレージシステムを表すアイコンの左側に［＋］が表示されます。［＋］をクリックして［－］に切り替えると，ストレージシステムからアクセスできるLUが，選択したストレージシステムの下の階層に表示されます。

LUを選択したあと，ストレージシステムを表すアイコンの左側の表示を［＋］に切り替えると，選択したLUに接続するストレージシステムが選択された状態になります。

ストレージシステムを表すアイコンについて次の表に説明します。

アイコン	アイコン名	説明
	ストレージシステム	LUに接続するすべてのパスが正常に動作しているストレージシステムを示します。ストレージシステムの下の階層に［LU（すべてのパスがOnline）］アイコンだけが表示されている場合に，このアイコンが表示されます。
	ストレージシステム（警告）	LUに接続するパスに障害が発生しているストレージシステムを示します。ストレージシステムの下の階層に［LU（一部のパスがOffline）］アイコンが1つ以上表示されていて，［LU（Onlineパス無し）］アイコンが表示されていない場合に，このアイコンが表示されます。
	ストレージシステム（LUパスエラー）	接続するすべてのパスに障害が発生しているLUがあるストレージシステムを示します。ストレージシステムの下の階層に［LU（Onlineパス無し）］が1つ以上表示されている場合に，このアイコンが表示されます。

［LU］

LUを表すアイコンと，LU番号が表示されます。ツリーフレームに表示されるのは，ホストからアクセスできるLUだけです。

LUを選択すると，選択したLUに接続するパスだけがビューフレームに表示されます。

LUを表すアイコンについて次の表に説明します。

アイコン	アイコン名	説明
	LU（すべてのパスがOnline）	すべてのパスが正常に動作しているLUを示します。すべてのパスがOnline状態のLUを示します。
	LU（一部のパスがOffline）	一部のパスが正常に動作しているLUを示します。次のようなLUを示します。 Online状態に加えて，Offline(C)状態，またはOffline(E)状態のパスを持っているLU
	LU（Onlineパス無し）	すべてのパスが動作していないLUを示します。 Online状態のパスを持たないLUを示します。
