FC-SANでは,ホストとストレージシステムは,ファイバケーブルで接続します。ホスト側のケーブルの接続口はホストバスアダプタ(HBA),ストレージシステム側のケーブルの接続口はチャネルアダプタ(CHA)の持つポート(P)です。
ストレージシステムにはホストからの入出力対象になる論理ユニット(LU)があります。LU内の領域をDevと呼びます。
ホストとLU内のDevを結ぶ経路をパスと呼びます。
HDLMは,管理するパスにIDを割り当てます。このIDをパス管理PATH_IDと呼びます。また,パスを管理対象物と呼ぶこともあります。

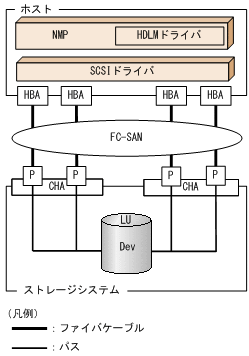

FC-SANを使用するHDLMのシステム構成を次の図に示します。
FC-SANを使用するHDLMのシステム構成要素を次の表に示します。
構成要素 | 説明 |
---|---|
HBA | ホストバスアダプタです。ホスト側のケーブルの接続口です。 |
FC-SAN | ホストとストレージシステムがデータ転送に使用する,専用のネットワークです。 |
CHA | チャネルアダプタです。 |
P | CHAのポートです。ストレージシステム側のケーブルの接続口です。 |
LU | 論理ユニット(ストレージシステム側で定義した,論理的なボリューム)です。ホストからの入出力対象となる,ネットワークからアクセスできるユニットです。 |
Dev | LU内の領域です。 |
パス | ホストとLU内のDevを結ぶ経路です。 |
