Hitachi Dynamic Link Manager ユーザーズガイド(Linux®用)
IP-SANでは,ホストとストレージシステムは,LANケーブルで接続します。ホスト側のケーブルの接続口はネットワークインタフェースカード(NIC)です。NICを使用する場合は,ホストにiSCSIソフトウェアがインストールされている必要があります。ストレージシステム側のケーブルの接続口は,iSCSI接続に使用するチャネルアダプタ(CHA)のポート(P)です。
ストレージシステムには,ホストからの入出力対象になる論理ユニット(LU)があります。LUは複数に分割して使用できます。分割してできるそれぞれの領域をDevと呼びます。Devは,パーティションに相当します。ホストとLUを結ぶ経路を物理パスと呼び,ホストとDevを結ぶ経路をパスと呼びます。LUを複数のDevに分割している場合,1つのLUに設定されるパスの本数は,物理パスの本数にLU内のDevの数を掛けた数になります。
HDLMは,物理パスにIDを割り当てて,物理パス単位でパスを管理します。HDLMを操作する場合に,物理パスとパスの違いを意識する必要はないため,以降,物理パスとパスを区別しないでパスと呼ぶこともあります。HDLMが物理パスごとに割り当てるIDをパス管理PATH_IDと呼びます。また,パスを管理対象物と呼ぶこともあります。

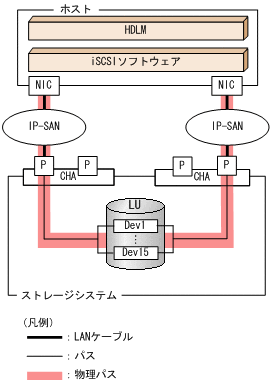

IP-SANを使用するHDLMのシステム構成を次の図に示します。
IP-SANを使用するHDLMのシステム構成要素を次の表に示します。
構成要素 | 説明 |
---|---|
iSCSIソフトウェア | iSCSIのイニシエーター機能を持つドライバソフトウェアです。 |
NIC | ネットワークインタフェースカードです。ホスト側のケーブルの接続口です。HDLMコマンドではHBAと表示します。このマニュアルではHBAと呼ぶことがあります。 |
IP-SAN | iSCSI規格を用いてホストとストレージシステムを接続する,データ転送用のネットワークです。 |
CHA | チャネルアダプタです。 |
P | CHAのポートです。ストレージシステム側のケーブルの接続口です。 |
LU | 論理ユニット(ストレージシステム側で定義した,論理的なボリューム)です。ホストからの入出力対象となります。 |
Dev | LUを分割した場合にできる領域(パーティション)です。 |
物理パス | ホストとLUを結ぶ経路です。 |
パス | ホストとLU内のDevを結ぶ経路です。 |
HDLMは,次に示す環境でIP-SANを使用するシステム構成をサポートします。
IP-SAN環境でHDLMを使用する場合,次に示す制限事項があります。
