2.3 LU構成
HDLMをインストールすると,ホスト側でのLU構成の認識が,次のように変わります。
- HDLMをインストールする前
ホスト側では,パスごとにSCSIデバイスが接続されていると認識します。
つまり,ストレージシステム側の1つのLUが,パスと同じ数だけ存在するように見えます。
- HDLMをインストールしたあと
ストレージシステム側のLUと1対1で対応するHDLMデバイスが,SCSIデバイスの上位に作成されます。
このため,パスの数に関係なく,ストレージシステム側の1つのLUが,ホスト側でも1つに見えます。
HDLMをインストールしたあとにホストが認識するLUをホストLU(HLU)と呼びます。ストレージシステム側のLU内のDevに対応する,ホストLU内の領域をホストデバイス(HDev)と呼びます。
HDLMを使用したシステムでは,SCSIデバイスの論理デバイスファイルではなく,HDLMデバイスの論理デバイスファイルを使用して,目的のLUにアクセスします。

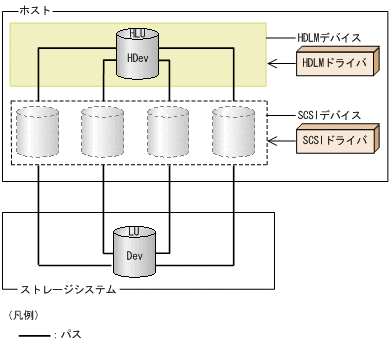

HDLMをインストールしたあとに,ホスト側で認識されるLUの構成を次の図に示します。
ホスト側で認識される要素を次の表に示します。
構成要素 |
説明 |
---|---|
HLU |
HDLMドライバを通してホストが認識するLUです。ホストLUと呼びます。パスの数に関係なく,ストレージシステム側の1つのLUに対して1つのホストLUが認識されます。 |
HDev |
HDLMドライバを通してホストが認識する,LU内のDevです。ホストデバイスと呼びます。 |
