2.2 システム構成
HDLMは,SCSIドライバを使用して,ホストとストレージシステムを結ぶ経路を制御します。ホストとストレージシステムは,SANなどを使用してファイバケーブルまたはSCSIケーブルで接続します。ホスト側のケーブルの接続口はホストバスアダプタ(HBA),ストレージシステム側のケーブルの接続口はチャネルアダプタ(CHA)のポート(P)です。
ストレージシステムには,ホストからの入出力対象になる論理ユニット(LU)があります。LU内の領域をDevと呼びます。
HDLMは,パスにIDを割り当てて管理します。このIDをパス管理PATH_IDと呼びます。また,パスを管理対象物と呼ぶこともあります。

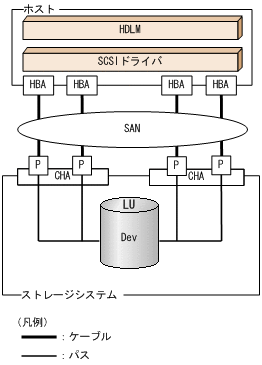

HDLMのシステム構成を次の図に示します。
HDLMのシステム構成要素を次の表に示します。
構成要素 |
説明 |
---|---|
HBA |
ホストバスアダプタです。ホスト側のケーブルの接続口です。 |
SAN |
ホストとストレージシステムがデータ転送に使用する,専用のネットワークです。 |
CHA |
チャネルアダプタです。 |
P |
CHAのポートです。ストレージシステム側のケーブルの接続口です。 |
LU |
論理ユニット(ストレージシステム側で定義した,論理的なボリューム)です。ホストからの入出力対象となります。 |
Dev |
LU内の領域です。 |
パス |
ホストとLU内のDevを結ぶ経路です。 |
