TrueCopyペアの状態遷移

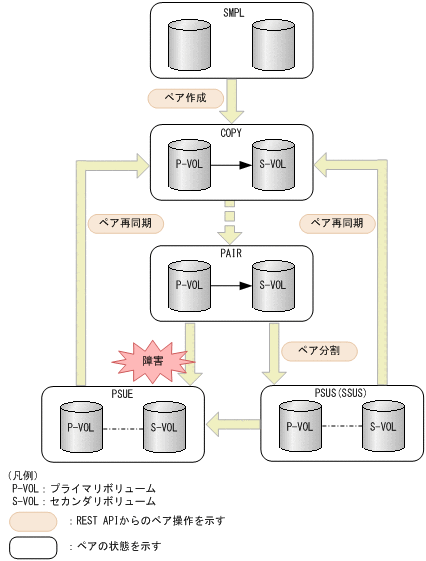

TrueCopyペアの操作によって遷移するペアの状態を、次の図に示します。

ペアの状態	説明	P-VOLへのアクセス	S-VOLへのアクセス
SMPL	ペアの関係が設定されていない状態	-	-
COPY	ペア作成中形成コピー（初期コピー）、または再同期中の状態	Read/Write可	Read可
PAIR	ペア状態形成コピーが完了し、ペアは同期しています。	Read/Write可	Read可
PSUS	操作によってペアが分割しているか、副サイトのストレージシステムからペアを削除した状態（P-VOL側で表示）	Read/Write可	Read/Write可^※1
SSUS	操作によってペアが分割しているか、副サイトのストレージシステムからペアを削除した状態（S-VOL側で表示）	Read/Write可	Read/Write可^※1
PSUE	障害によってペアが分割している状態	Read/Write可^※2	Read可
SSWS	P-VOLとS-VOLの位置づけを入れ替える処理をしたあと、S-VOLが書き込み可能になった状態	Read可	Read/Write可

注※1　ペアを分割する場合に、Read/Write可とするかRead可とするかを指定できます。

注※2　P-VOLのフェンスレベルがDATA（S-VOLデータ）の場合は、Read可になります。

ペアを削除すると、ペアの状態がSMPLに遷移します。

Universal Replicatorペアの状態遷移

Universal Replicatorは非同期でコピーを行うため、ジャーナルボリュームの使用によるUniversal Replicator特有のペアの状態があります。

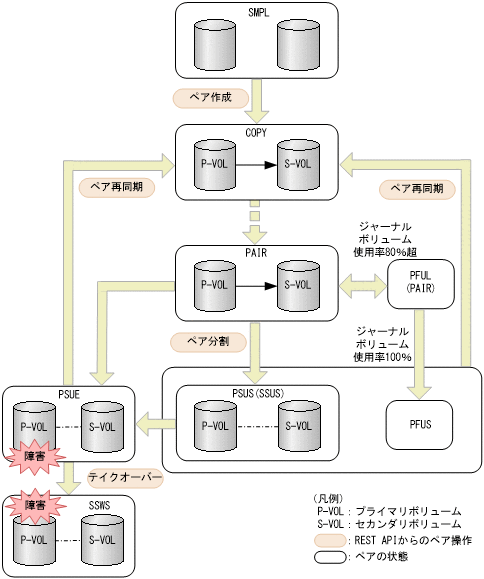

Universal Replicatorペアの操作によって遷移するペアの状態を、次の図に示します。

ペアの状態	説明	P-VOLへのアクセス	S-VOLへのアクセス
SMPL	ペアの関係が設定されていない状態	-	-
COPY	ペア作成中形成コピー（初期コピー）、または再同期中の状態	Read/Write可	Read可
PAIR	ペア状態形成コピーが完了し、ペアは同期しています。	Read/Write可	Read可
PSUS	操作によってペアが分割しているか、副サイトのストレージシステムからペアを削除した状態（P-VOL側で表示）	Read/Write可	Read/Write可^※
SSUS	操作によってペアが分割しているか、副サイトのストレージシステムからペアを削除した状態（S-VOL側で表示）	Read/Write可	Read/Write可^※
PSUE	障害によってペアが分割している状態	Read/Write可	Read可
SSWS	P-VOLとS-VOLの位置づけを入れ替える処理をしたあと、S-VOLが書き込み可能になった状態	Read可	Read/Write可
PFUL	ジャーナルボリュームのデータ量がしきい値（80%）を超えた状態ペアは分割せず、コピーを継続します。	Read/Write可	Read可
PFUS	ジャーナルボリュームのデータ量が100％となり、ペアが分割している状態リモートパスやジャーナルボリュームの構成を見直す必要があります。	Read/Write可	Read可^※

注※　ペアの分割をする場合に指定するセカンダリボリュームのアクセスモードによって決まります（デフォルト：Read可）。

ペアを削除すると、ペアの状態がSMPLに遷移します。

メモ

次の場合、ペアに対する操作を実行すると、レスポンスは成功で返りますが、実際にはリクエストの内容は反映されません。
