11.3　ペアの状態遷移（Thin Image）

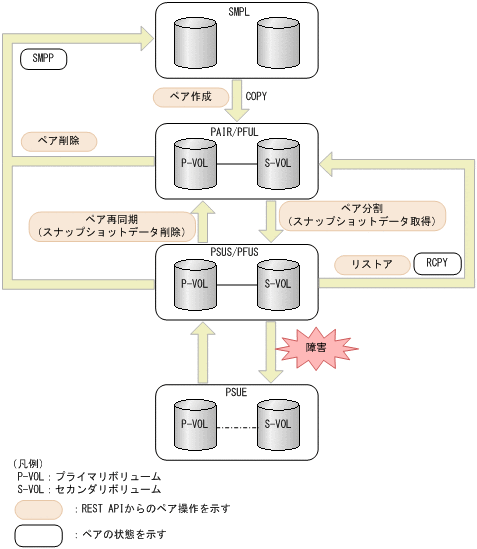

ペアの操作によって遷移するペアの状態を、次の図に示します。

[図データ]

ペアの状態	説明	P-VOLへのアクセス	S-VOLへのアクセス
SMPL	ペアの関係が設定されていない状態	-	-
SMPP	ペアを削除後、差分データを削除している状態^※	Read/Write可	不可
COPY	ペア作成中	Read/Write可	不可
PAIR	ペア状態	Read/Write可	不可
PFUL	ペア状態で、Thin ImageプールまたはHDPプールがしきい値を超えている状態	Read/Write可	不可
PSUS	ペアが分割している状態	Read/Write可	Read/Write可
PFUS	ペアが分割している状態で、Thin ImageプールまたはHDPプールがしきい値を超えている状態	Read/Write可	Read/Write可
PSUE	ペアが中断している状態	Read/Write可	不可
RCPY	リストア中（S-VOLからP-VOLへのコピー中）	Read/Write可	不可

注※　ペアの状態がSMPPの場合は、ぺアボリュームとして使用していたボリュームを削除できません。

SLU属性のボリュームでUniversal Replicatorペアを構成している場合、オブジェクトタイプがsnapshot-groupsやsnapshotsのREST APIを実行するとCPYDの状態が出力されることがあります。CPYDは、PSUS、PSUP、PFUSと同じ状態です。

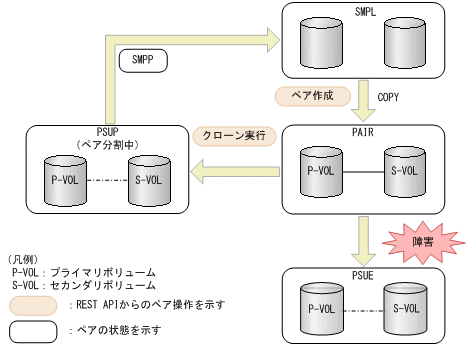

クローンの実行によって遷移するペアの状態を、次の図に示します。

[図データ]

ペアの状態	説明	P-VOLへのアクセス	S-VOLへのアクセス
SMPL	ペアの関係が設定されていない状態	-	-
SMPP	ペアを削除後、差分データを削除している状態^※	Read/Write可	Read/Write可
COPY	ペア作成中	Read/Write可	不可
PAIR	ペア状態	Read/Write可	不可
PSUP	ペアを分割中	Read/Write可	Read/Write可
PSUE	ペアが中断している状態	Read/Write可	不可

注※　ペアの状態がSMPPの場合は、ぺアボリュームとして使用していたボリュームを削除できません。
