1.8.5 リモートコピー操作を行う場合のSSL通信路
Configuration Manager REST APIサーバがストレージシステムの構成変更の通知を受信するときの通信路は省略しています。
- 注意
-
SSL通信を有効にした環境でリモートコピー操作を行う場合は、正サイトと副サイトのストレージシステムでSSL通信を有効にしてください。
次の構成例について説明します。
|
構成例 |
説明 |
|
1 |
正サイトと副サイトのストレージシステムにVSP 5000 シリーズを使用する場合（2サイト構成） |
|
2 |
正サイトと副サイトのストレージシステムにVSP G100、G200、G400、G600、G800、VSP F400、F600、F800を使用する場合（2サイト構成） |
|
3 |
正サイトと副サイトのストレージシステムにVSP G1000、VSP G1500、VSP F1500を使用する場合（2サイト構成） |
|
4 |
正サイトのストレージシステムにVSP 5000 シリーズ、副サイトのストレージシステムにVSP G100、G200、G400、G600、G800、VSP F400、F600、F800を使用する場合（2サイト構成） |
|
5 |
正サイトのストレージシステムにVSP 5000 シリーズ、副サイトのストレージシステムにVSP G1000、VSP G1500、VSP F1500を使用する場合（2サイト構成） |
|
6 |
正サイトのストレージシステムにVSP G1000、VSP G1500、VSP F1500、副サイトのストレージシステムにVSP G100、G200、G400、G600、G800、VSP F400、F600、F800を使用する場合（2サイト構成） |
|
7 |
正サイトのストレージシステムにVSP G100、G200、G400、G600、G800、VSP F400、F600、F800、副サイトのストレージシステムにVSP G1000、VSP G1500、VSP F1500を使用する場合（2サイト構成） |
|
8 |
ローカルストレージシステムにVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900、リモートストレージシステムにVSP G1000、VSP G1500、VSP F1500を使用する場合（1サイト構成） |
ストレージシステムがVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900の場合は、VSP 5000 シリーズをVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900に読み替えてください。

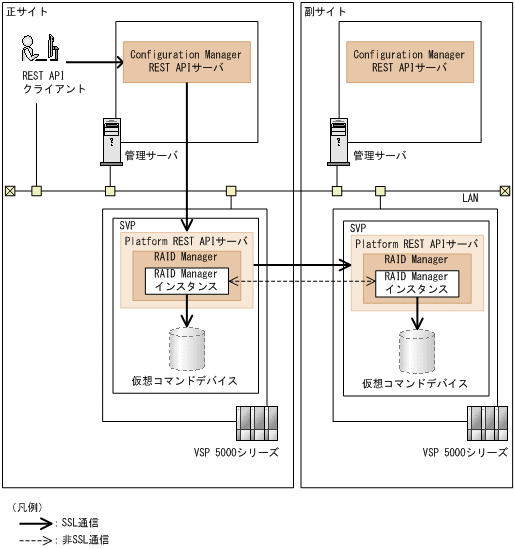

構成例1
![[図データ]](GRAPHICS/F0000040.GIF)
- 正サイトのストレージシステム
-
VSP 5000 シリーズ
- 副サイトのストレージシステム
-
VSP 5000 シリーズ
この構成では、次の経路でSSL通信を使用しています。
- REST APIクライアントと正サイトのConfiguration Manager REST APIサーバ間
- 正サイトのConfiguration Manager REST APIサーバと正サイトのPlatform REST APIサーバ間
- 正サイトのPlatform REST APIサーバと副サイトのPlatform REST APIサーバ間
ストレージシステムがVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900の場合は、VSP 5000 シリーズをVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900に、SVPをGUMにそれぞれ読み替えてください。

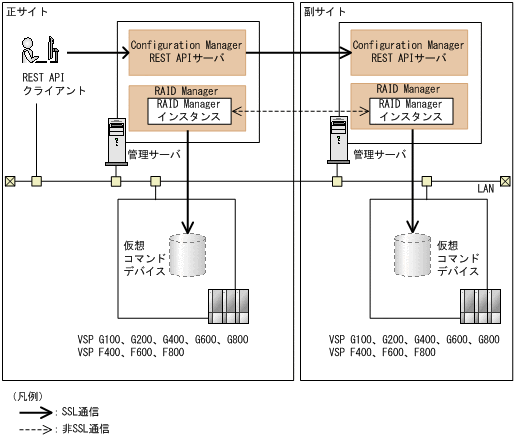

構成例2
![[図データ]](GRAPHICS/F0000088.GIF)
- 正サイトのストレージシステム
- VSP G100、G200、G400、G600、G800、VSP F400、F600、F800
- 副サイトのストレージシステム
- VSP G100、G200、G400、G600、G800、VSP F400、F600、F800
この構成では、次の経路でSSL通信を使用しています。
- REST APIクライアントと正サイトのConfiguration Manager REST APIサーバ間
- 正サイトのConfiguration Manager REST APIサーバ内のRAID Managerと正サイトのストレージシステム上の仮想コマンドデバイス間
- 副サイトのConfiguration Manager REST APIサーバ内のRAID Managerと副サイトのストレージシステム上の仮想コマンドデバイス間
- 正サイトのConfiguration Manager REST APIサーバと副サイトのConfiguration Manager REST APIサーバ間
構成例3
![[図データ]](GRAPHICS/F0000019.GIF)
- 正サイトのストレージシステム
- VSP G1000、VSP G1500、VSP F1500（マイクロコードのバージョンが80-05-2X-XX/XX以降）
- 副サイトのストレージシステム
- VSP G1000、VSP G1500、VSP F1500（マイクロコードのバージョンが80-05-2X-XX/XX以降）
この構成では、次の経路でSSL通信を使用しています。
- REST APIクライアントと正サイトのConfiguration Manager REST APIサーバ間
- 正サイトのConfiguration Manager REST APIサーバと正サイトの暗号化モジュール間
- 正サイトの暗号化モジュールと副サイトのConfiguration Manager REST APIサーバ間
- 副サイトのConfiguration Manager REST APIサーバと副サイトの暗号化モジュール間

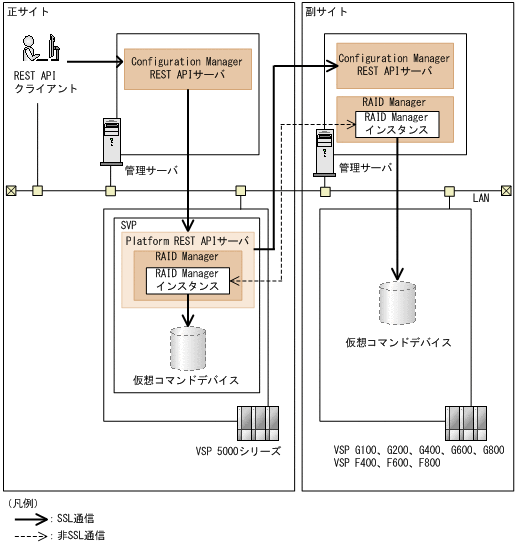

構成例4
![[図データ]](GRAPHICS/F0000033.GIF)
- 正サイトのストレージシステム
-
VSP 5000 シリーズ
- 副サイトのストレージシステム
- VSP G100、G200、G400、G600、G800、VSP F400、F600、F800
この構成では、次の経路でSSL通信を使用しています。
- REST APIクライアントと正サイトのConfiguration Manager REST APIサーバ間
- 正サイトのConfiguration Manager REST APIサーバと正サイトのPlatform REST APIサーバ間
- 正サイトのPlatform REST APIサーバ内のRAID Managerと正サイトのストレージシステム上の仮想コマンドデバイス間
- 正サイトのPlatform REST APIサーバと副サイトのConfiguration Manager REST APIサーバ間
- 副サイトのConfiguration Manager REST APIサーバ内のRAID Managerと副サイトのストレージシステム上の仮想コマンドデバイス間
ストレージシステムがVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900の場合は、VSP 5000 シリーズをVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900に、SVPをGUMにそれぞれ読み替えてください。
構成例5
![[図データ]](GRAPHICS/F0000028.GIF)
- 正サイトのストレージシステム
-
VSP 5000 シリーズ
- 副サイトのストレージシステム
-
VSP G1000、VSP G1500、VSP F1500（マイクロコードのバージョンが80-05-2X-XX/XX以降）
この構成では、次の経路でSSL通信を使用しています。
- REST APIクライアントと正サイトのConfiguration Manager REST APIサーバ間
- 正サイトのConfiguration Manager REST APIサーバと正サイトのPlatform REST APIサーバ間
- 正サイトのPlatform REST APIサーバ内のRAID Managerと正サイトのストレージシステム上の仮想コマンドデバイス間
- 正サイトのPlatform REST APIサーバと副サイトのConfiguration Manager REST APIサーバ間
- 副サイトのConfiguration Manager REST APIサーバと副サイトの暗号化モジュール間
ストレージシステムがVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900の場合は、VSP 5000 シリーズをVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900に、SVPをGUMにそれぞれ読み替えてください。

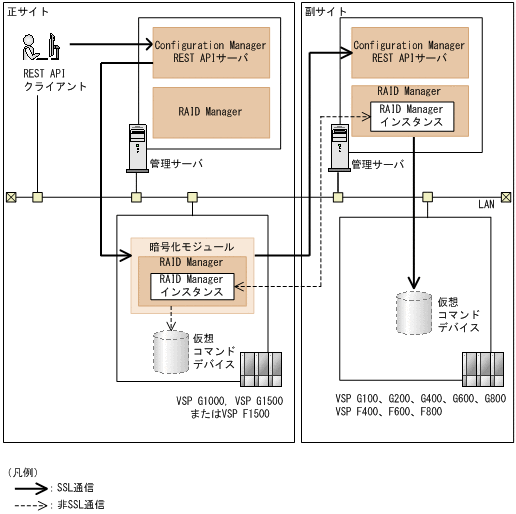

構成例6
![[図データ]](GRAPHICS/F0000038.GIF)
- 正サイトのストレージシステム
- VSP G1000、VSP G1500、VSP F1500（マイクロコードのバージョンが80-05-2X-XX/XX以降）
- 副サイトのストレージシステム
- VSP G100、G200、G400、G600、G800、VSP F400、F600、F800
この構成では、次の経路でSSL通信を使用しています。
- REST APIクライアントと正サイトのConfiguration Manager REST APIサーバ間
- 正サイトのConfiguration Manager REST APIサーバと正サイトの暗号化モジュール間
- 正サイトの暗号化モジュールと副サイトのConfiguration Manager REST APIサーバ間
- 副サイトのConfiguration Manager REST APIサーバ内のRAID Managerと副サイトのストレージシステム上の仮想コマンドデバイス間

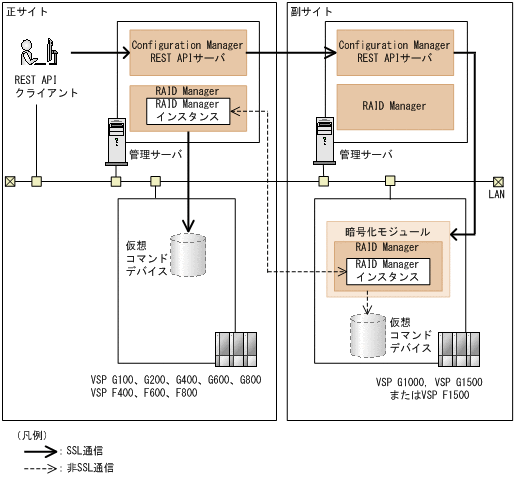

構成例7
![[図データ]](GRAPHICS/F0000086.GIF)
- 正サイトのストレージシステム
- VSP G100、G200、G400、G600、G800、VSP F400、F600、F800
- 副サイトのストレージシステム
- VSP G1000、VSP G1500、VSP F1500（マイクロコードのバージョンが80-05-2X-XX/XX以降）
この構成では、次の経路でSSL通信を使用しています。
- REST APIクライアントと正サイトのConfiguration Manager REST APIサーバ間
- 正サイトのConfiguration Manager REST APIサーバ内のRAID Managerと正サイトのストレージシステム上の仮想コマンドデバイス間
- 正サイトのConfiguration Manager REST APIサーバと副サイトのConfiguration Manager REST APIサーバ間
- 副サイトのConfiguration Manager REST APIサーバと副サイトの暗号化モジュール間

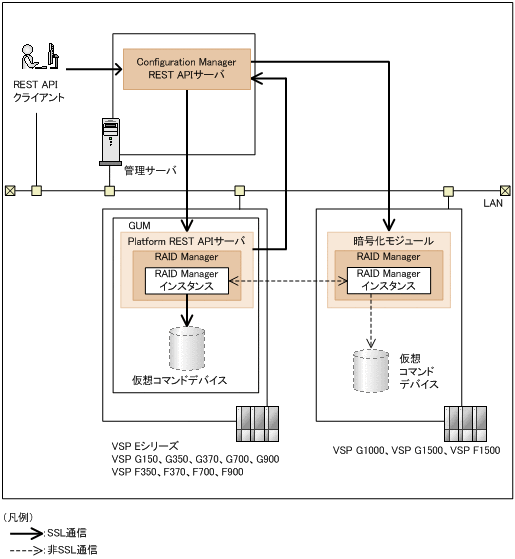

構成例8
![[図データ]](GRAPHICS/F0000003.GIF)
- ローカルストレージシステム
- VSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900
- リモートストレージシステム
-
VSP G1000、VSP G1500、VSP F1500（マイクロコードのバージョンが80-05-2X-XX/XX以降）
この構成では、次の経路でSSL通信を使用しています。
- REST APIクライアントとConfiguration Manager REST APIサーバ間
- Configuration Manager REST APIサーバとPlatform REST APIサーバ間
- Platform REST APIサーバ内のRAID ManagerとGUM内の仮想コマンドデバイス間
- Platform REST APIサーバとConfiguration Manager REST APIサーバ間
- Configuration Manager REST APIサーバと暗号化モジュール間
