Replication Manager Application Agent CLI ユーザーズガイド

7.9.1 システム構成

システム構成例を次に示します。

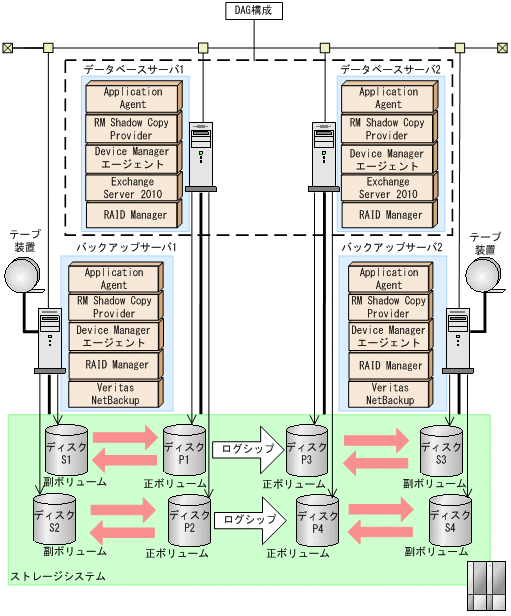

図7-14 DAG構成でバックアップおよびリストアする場合のシステム構成

前提条件を次に示します。

• テープ装置へ副ボリュームをバックアップするまでは，新たに正ボリュームをバックアップできない。
• 初期状態では，データベースサーバ1のディスクP1とディスクP2がアクティブメールボックスデータベースコピーとする。
• バックアップサーバには，NetBackupが導入され，テープライブラリ装置の構成は定義されている。

DAGのシステム構成について説明します。

• 正ボリュームは，NTFSでフォーマットされており，各ボリュームのドライブ文字は次のとおり設定されている。


  ディスク番号	ドライブ文字
  ディスクP1，ディスクP3	D:
  ディスクP2，ディスクP4	E:

• 各ディスクには，次のオブジェクトを格納している。


  ディスク番号	オブジェクト
  ディスクP1	アクティブメールボックスデータベースコピーMail01のデータベースファイル
  ディスクP2	アクティブメールボックスデータベースコピーMail01のトランザクションログファイル，チェックポイントファイル
  ディスクP3	パッシブメールボックスデータベースコピーMail01のデータベースファイル
  ディスクP4	パッシブメールボックスデータベースコピーMail01のトランザクションログファイル，チェックポイントファイル

• 正ボリュームと副ボリュームは，データベースサーバとバックアップサーバでRAID Managerの構成定義ファイルにペアとして定義されている。
• 副ボリュームは通常マウントされていない。必要なときだけ，次のようにマウントする。


  ディスク番号	ドライブ文字
  ディスクS1（ディスクP1の副ボリューム）	W:
  ディスクS2（ディスクP2の副ボリューム）	X:
  ディスクS3（ディスクP3の副ボリューム）	W:
  ディスクS4（ディスクP4の副ボリューム）	X:
