Replication Manager Application Agent CLI ユーザーズガイド

7.8.1 システム構成

システム構成例を次に示します。

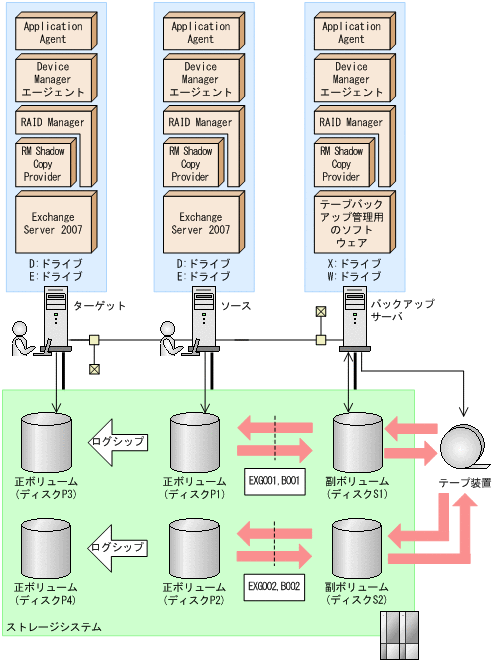

図7-13 SCRのシステム構成

前提条件を次に示します。

• 副ボリュームをテープ媒体へバックアップするまでは，新たな正ボリュームをバックアップできない。
• バックアップサーバには，NetBackupが導入されており，テープライブラリ装置の構成定義が完了している。
• ディクショナリマップは最新に更新されている。

SCRのシステム構成について説明します。

• 正ボリュームは，NTFSでフォーマットしてあり，各ボリュームのドライブ文字は次のとおり設定されている。


  ディスク番号	ドライブ文字
  ディスクP1，ディスクP3	D:
  ディスクP2，ディスクP4	E:

• 各ディスクには次のオブジェクトを格納している。


  ディスク番号	オブジェクト
  ディスクP1	ソースのストレージグループSTR1のインフォメーションストア構成ファイル
  ディスクP2	ソースのストレージグループSTR1のトランザクションログファイル，チェックポイントファイル
  ディスクP3	ターゲットのストレージグループSTR1のインフォメーションストア構成ファイル
  ディスクP4	ターゲットのストレージグループSTR1のトランザクションログファイル，チェックポイントファイル

• 正ボリュームと副ボリュームは，ソースとバックアップサーバで，RAID Managerの構成定義ファイルによってペアを定義している。
• 副ボリュームは通常マウントしていない。必要なときだけ，次のようにマウントする。


  ディスク番号	ドライブ文字
  ディスクS1（ディスクP1の副ボリューム）	W:
  ディスクS2（ディスクP2の副ボリューム）	X:
