7.2.3 マイコピーグループの例

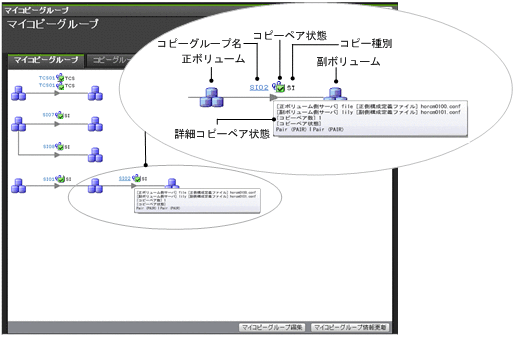

マイコピーグループの表示例を次の図に示します。

図7-2 マイコピーグループの表示例

マイコピーグループに登録したコピーグループ同士がマルチターゲット構成またはカスケード構成になっている場合，コピーグループの関係は次のように表示されます。

コピーグループが1列に並んでいる場合

左側に表示されているコピーグループの副ボリュームが，右側に表示されているコピーグループの正ボリュームです。

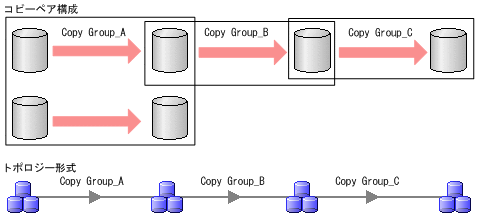

図7-3 コピーグループが1列に並んでいる場合の表示例

この例では，Copy Group_Aの副ボリュームがCopy Group_Bの正ボリュームに，Copy Group_Bの副ボリュームがCopy Group_Cの正ボリュームになっています。

1つのコピーグループから複数のコピーグループが枝分かれしている場合

1つのコピーグループから右に向かって複数のコピーグループが枝分かれしている場合，左側のコピーグループの副ボリュームが右側の複数のコピーグループの正ボリュームです。

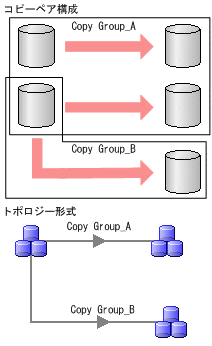

図7-4 1つのコピーグループから複数のコピーグループが枝分かれしている場合の表示例1

この例では，Copy Group_Aの副ボリュームがCopy Group_BおよびCopy Group_Cの正ボリュームになっています。

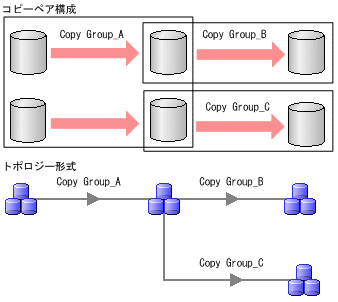

また，1つのコピーグループから直接複数のコピーグループに枝分かれしている場合，上段の左側のコピーグループと下段の右側のコピーグループが，正ボリュームを共有しています。

図7-5 1つのコピーグループから複数のコピーグループが枝分かれしている場合の表示例2

この例では，Copy Group_AとCopy Group_Bがの正ボリュームを共有しています。

1つのコピーグループが複数のコピーグループにつながっている場合

左側に表示されている複数のコピーグループの副ボリュームが，右側に表示されている1つのコピーグループの正ボリュームです。

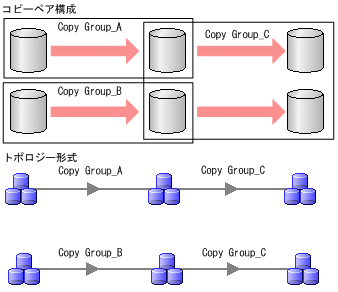

図7-6 1つのコピーグループが複数のコピーグループにつながっている場合の表示例

この例では，Copy Group_AおよびCopy Group_Bの副ボリュームが，Copy Group_Cの正ボリュームになっています。

デルタリシンク機能を使用した3DCマルチターゲット構成の場合

デルタリシンク機能を使用した3DCマルチターゲット構成の場合，上段の左側に表示されているコピーグループが右に向かって枝分かれして，さらに上段の右側と下段に表示されているコピーグループ同士がつながって表示されます。この場合，上段の左側と下段に表示されているコピーグループが正ボリュームを共有し，上段の左側に表示されているコピーグループの副ボリュームが上段の右側のコピーグループの正ボリュームとなり，上段の右側と下段に表示されているコピーグループが副ボリュームを共有しています。

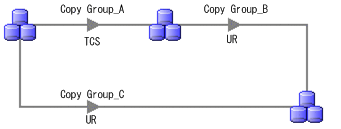

図7-7 デルタリシンク機能を使用した3DCマルチターゲット構成の場合の表示例

この例では，Copy Group_AとCopy Group_Cが正ボリュームを共有し，Copy Group_Aの副ボリュームがCopy Group_Bの正ボリュームになり，Copy Group_BおよびCopy Group_Cが副ボリュームを共有しています。

デルタリシンク機能を使用した3DCマルチターゲット構成からさらに別のコピーグループがつながっている場合

デルタリシンク機能を使用した3DCマルチターゲット構成から，さらにShadowImageなどによって管理される別のコピーグループにつなげることができます。この場合，3DCマルチターゲット構成内の1つのボリュームが正ボリュームであり，右側に表示されているボリュームが副ボリュームです。

ここでは，3つのパターンに分けて表示例を示します。

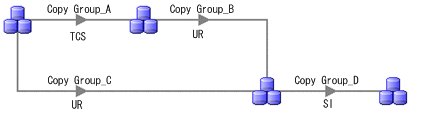

図7-8 デルタリシンク機能を使用した3DCマルチターゲット構成からさらに別のコピーグループがつながっている場合の表示例1

この例では，Copy Group_Cの副ボリュームがCopy Group_Dの正ボリュームになっています。このときのCopy Group_Dのコピー種別はShadowImageです。

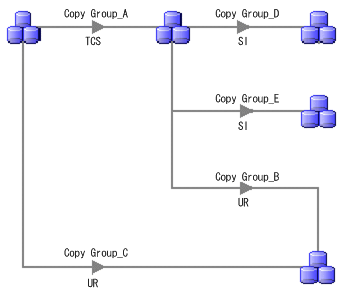

図7-9 デルタリシンク機能を使用した3DCマルチターゲット構成からさらに別のコピーグループがつながっている場合の表示例2

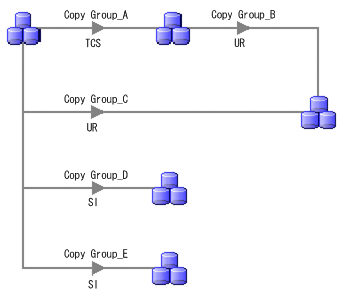

この例では，Copy Group_Aの副ボリュームが，Copy Group_DおよびCopy Group_Eの正ボリュームになっています。このときのCopy Group_DおよびCopy Group_Eのコピー種別はShadowImageです。

図7-10 デルタリシンク機能を使用した3DCマルチターゲット構成からさらに別のコピーグループがつながっている場合の表示例3

この例では，Copy Group_Aの正ボリュームが，Copy Group_DおよびCopy Group_Eの正ボリュームにもなっています。このときのCopy Group_DおよびCopy Group_Eのコピー種別はShadowImageです。
