Replication Manager ユーザーズガイド

5.10.1 TrueCopy SyncおよびUniversal Replicatorによる3DCデルタリシンク構成について

TrueCopy SyncおよびUniversal Replicatorによる3DC構成には，主に次の2つがあります。

3DCカスケード構成
プライマリーサイトのほかに，近距離の中間サイトと遠距離のセカンダリーサイトを設け，プライマリーサイトから中間サイトに，中間サイトからリモートサイトに，それぞれTrueCopy SyncとUniversal Replicatorによって，3つのサイト（データセンター）間でストレージシステムのボリュームのコピーを実施する構成です。メンテナンスや比較的小規模の地域に災害が発生した場合には，セカンダリーサイトから中間サイトのノーデータロスのデータを利用できます。また，広域に災害が発生した場合には，遠距離のセカンダリーサイトのデータを利用できます。

3DCマルチターゲット構成
プライマリーサイトのほかに，近距離のセカンダリーサイト（ローカルサイト），遠距離のセカンダリーサイト（リモートサイト）を設け，TrueCopy SyncおよびUniversal Replicatorによって，3つのサイト（データセンター）間でストレージシステムのボリュームのコピーを実施する構成です。リモートサイトのデータを利用して，ディザスタリカバリー（災害時復旧）に対応できます。

Universal Replicatorは，プライマリーサイトでの障害から回復する方法として，デルタリシンク機能を提供しています。3DCマルチターゲット構成は，障害発生時の状況に応じて，デルタリシンク機能を使用した構成に対応できます。3DCマルチターゲット構成のプライマリーサイトで障害が発生した場合，ローカルサイトがプライマリーサイトとして再構成されます。デルタリシンク機能を使用していると，障害発生後のジャーナルコピーで必要最小限のデータだけがコピーされるため，復旧までの時間を短縮できます。

デルタリシンク機能を使用した3DCマルチターゲット構成の例を次に示します。

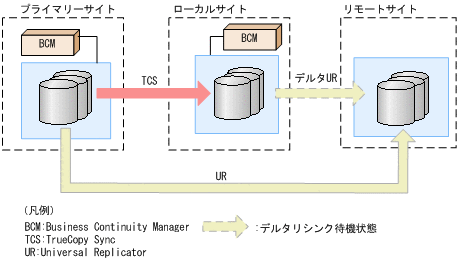

図5-7 デルタリシンク機能を使用した3DCマルチターゲット構成（メインフレーム系システム）

デルタリシンク機能を使用した3DCマルチターゲット構成では，プライマリーサイトとローカルサイト間はTrueCopy Sync，プライマリーサイトとリモートサイト間はUniversal Replicatorでペアを構成します。さらに，ローカルサイトとリモートサイト間にデルタURペアを設定します。デルタURペアは，デルタリシンク機能を使用した3DCマルチターゲット構成でさらなる冗長性を提供するスタンバイペアです。
