Replication Manager ユーザーズガイド

1.4.3 リソースを基点としたビューの切り替え

Replication ManagerのGUIで使用できるビューについて説明します。

この項の構成

(1) ビューとは

(2) ホストビューの構成

(3) ストレージシステムビューの構成

(4) コピーペア構成定義ビューの構成

(5) アプリケーションビューの構成

(1) ビューとは

Replication Managerには，レプリケーション環境のコピーペア構成定義およびコピーペアの状態をさまざまな視点から表示できる，リソースを基点としたビューが用意されています。

RAID Managerで管理されているメインフレーム系システムのリソースは，ストレージシステムビューではメインフレーム系システムのリソースとして表示されます。そのほかのビューでは，オープン系システムのリソースとして表示されます。

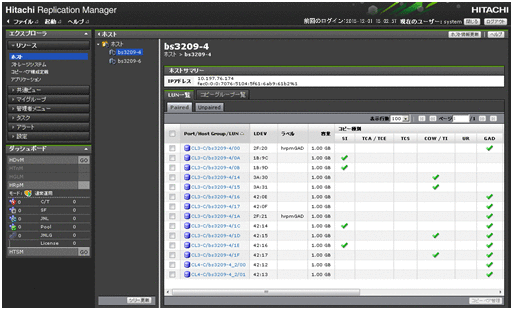

ホストビュー

ペアを使用しているホストのビューです。このビューでは，オープン系ホストおよびメインフレーム系ホストの一覧が表示され，ホストごとに集約されたペア状態を確認できます。一覧には，パスが設定されたボリュームが存在する物理ホスト，仮想化サーバおよびその仮想マシンが表示されます。

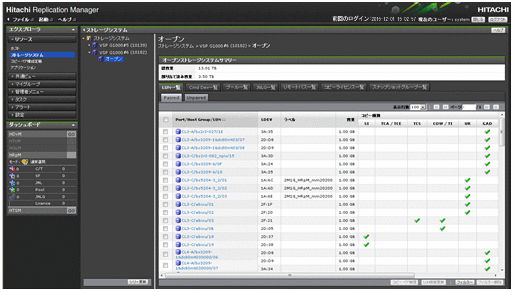

ストレージシステムビュー

ペアを含むストレージシステムのビューです。このビューでは，オープン系およびメインフレーム系のストレージシステムの一覧が表示され，ストレージシステムごとに集約されたペア状態を確認できます。リモートDevice Managerが管理するストレージシステムの場合，一覧にはパスが設定されているボリュームが存在するストレージシステムが表示されます。ローカルDevice Managerが管理するストレージシステムの場合，表示制限はありません。

メインフレーム系システムおよびオープン系システムの両方のペアに使用されているストレージシステムは，オープン系のコピーペアおよびメインフレーム系のコピーペアを区別するために，2つのリソースとして認識されます。

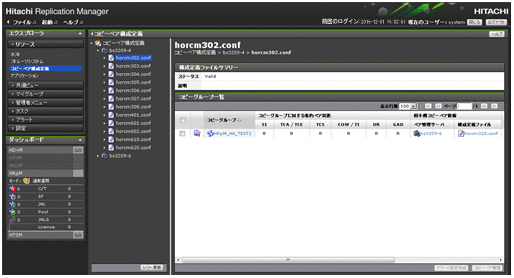

コピーペア構成定義ビュー

ペアを管理しているペア管理サーバのビューです。このビューでは，RAID ManagerまたはBusiness Continuity Managerを使用してコピーペアを管理しているオープン系およびメインフレーム系のペア管理サーバの一覧が表示され，ペア管理サーバごとに集約されたペア状態を確認できます。また，コピーペア管理構造に従ったツリー構造を表示することもできます。

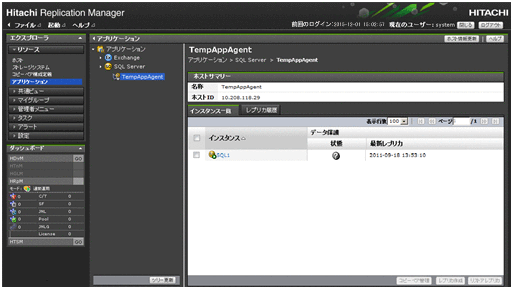

アプリケーションビュー

Replication Managerで連携するアプリケーションのビューです。このビューでは，アプリケーションがインストールされているデータベースサーバの一覧が表示され，データベースの保護状態を確認できます。また，データベースサーバごとに，ストレージグループまたはインフォメーションストアの一覧（Exchange Server），インスタンスの一覧（SQL Server），レプリカの履歴一覧を表示できます。

(2) ホストビューの構成

ホスト一覧を起点とするホストビューの構成を次の図に示します。構成に示される階層に従ってサブウィンドウが遷移します。

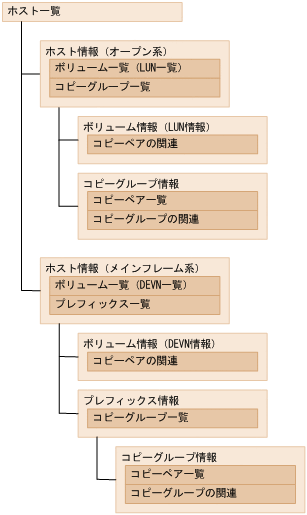

図1-5 ホストビューの構成

(3) ストレージシステムビューの構成

ストレージシステム一覧を起点とするストレージシステムビューの構成を，次の図に示します。構成に示される階層に従ってサブウィンドウが遷移します。

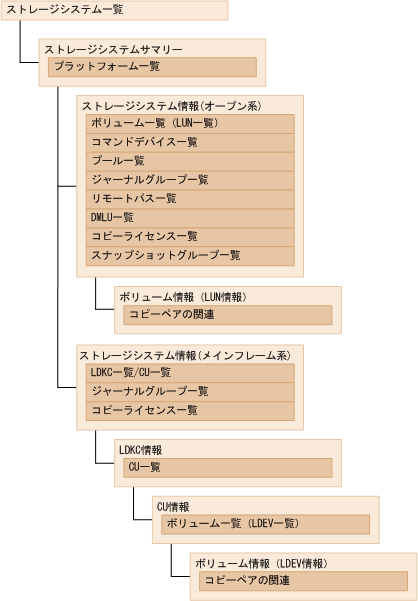

図1-6 ストレージシステムビューの構成

(4) コピーペア構成定義ビューの構成

コピーペア構成定義一覧を起点とするコピーペア構成定義ビューの構成を，次の図に示します。構成に示される階層に従ってサブウィンドウが遷移します。

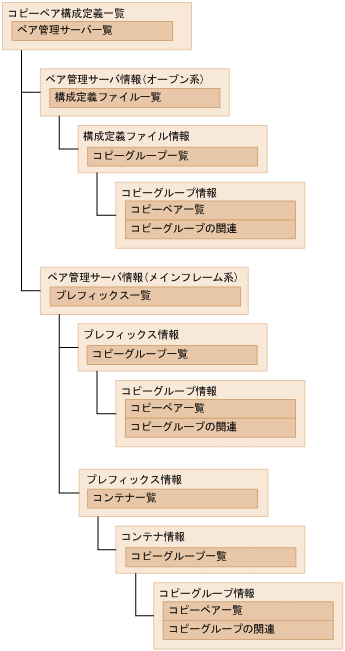

図1-7 コピーペア構成定義ビューの構成

参考

メインフレーム系ペア構成の場合，コンテナなしのコピーグループとコンテナ内のコピーグループでは，ペア構成のツリー構造の表示が異なります。

コンテナなしのコピーグループの場合，コピーグループノードはプレフィックスノードの直下に表示され，コピーグループのノード名はデータセット名と一致します。

コンテナ内のコピーグループの場合，コンテナノードはプレフィックスノードの直下に表示され，コピーグループ名はコンテナノードの配下に表示されます。この場合，コンテナのノード名はデータセット名と一致し，コピーグループのノード名は「＜CTGID/JNLGID（正側）ストレージシステム名＞プレフィックス」付きで表示されます。

(5) アプリケーションビューの構成

アプリケーション一覧を起点とするアプリケーションビューの構成を，次の図に示します。構成に示される階層に従ってサブウィンドウが遷移します。

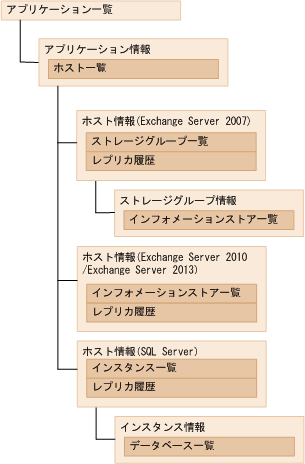

図1-8 アプリケーションビューの構成
