2.5.1 管理サーバでブリッジ機能を使用する場合のネットワークの設定

管理サーバにNICを複数搭載してブリッジ機能を使用する場合，管理サーバ，管理クライアント，およびストレージシステム間でお互いに通信できるようにネットワークを設定してください。

次の図に示す構成を例に，設定が必要な個所を説明します。

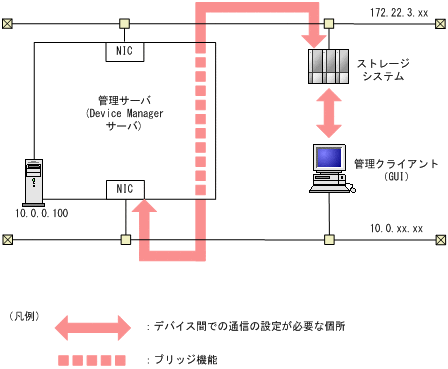

図2-1 管理サーバのブリッジ機能を使用したネットワークの構成例

図中の矢印に示すデバイス間でお互いに通信できるように，ルーター，管理クライアント，および管理サーバを設定してください。

• ストレージシステムと，管理クライアントの間
• ストレージシステムと，管理サーバの間

管理クライアントとミッドレンジストレージの間の通信は，Storage Navigator Modular 2またはStorage Navigator Modularが管理するため，設定する必要はありません。

注意

Hitachi Command Suite製品の次の設定でIPアドレスを指定するときは，管理クライアントに接続されているネットワーク側のIPアドレス（「図2-1 管理サーバのブリッジ機能を使用したネットワークの構成例」中の10.0.0.100）を指定してください。ホスト名は指定しないでください。

• Device ManagerのWebサーバ機能が動作するマシンの設定（server.http.hostプロパティ）
• Device ManagerからラウンチするStorage Navigator Modular 2のURLの設定（launchapp.snm2.urlプロパティ）

関連タスク

• A.1.1 Device Managerサーバのプロパティの変更

関連参照

• A.2.1 server.http.host
• A.10.1 launchapp.snm2.url
