Hitachi Command Suite インストールガイド
Hitachi Command Suiteのシステムは,管理サーバや管理クライアント,ホスト(業務サーバ),ストレージシステムなどで構成されます。

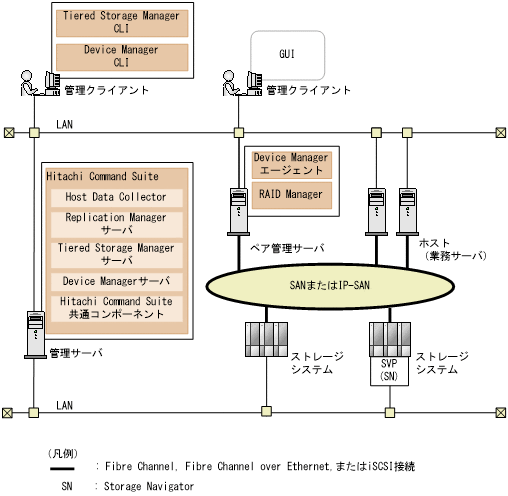

Device Manager,Tiered Storage ManagerおよびReplication Managerを使用する場合の基本的なシステム構成を次の図に示します。
- 管理クライアント
- Device Manager,Tiered Storage ManagerおよびReplication Managerを操作する際に使用するマシンです。
- GUI
- グラフィカルユーザーインターフェースです。
- Device Managerを操作するGUIには,次の二種類があります。
- デスクトップアプリケーションのGUI(Adobe AIR環境で動作するGUI)
- WebアプリケーションのGUI(WebブラウザーのAdobe Flash Player環境で動作するGUI)
- GUIについてはマニュアル「Hitachi Command Suite ユーザーズガイド」を参照してください。
- Device Manager CLIおよびTiered Storage Manager CLI
- コマンドラインプロンプトから実行するコマンドラインインターフェースです。
- 管理サーバ
- ストレージシステムやホストなどを統合管理するマシンです。Hitachi Command Suiteをインストールします。2台のマシンを使用したActive-Standby 型のクラスタリングにも対応しています。
- Hitachi Command Suiteは,次のコンポーネントから構成され,常に一緒にインストールおよびアンインストールされます。
- Hitachi Command Suite共通コンポーネント
- ユーザーアカウントの管理やセキュリティ監視などHitachi Command Suite製品で共通する機能を提供するコンポーネントです。
- Device Managerサーバ
- Device Managerで,ストレージシステムのボリュームを管理するために必要なコンポーネントです。
- Tiered Storage Managerサーバ
- Tiered Storage Managerで,ストレージシステムのボリュームをマイグレーションするために必要なコンポーネントです。
- Replication Managerサーバ
- Replication Managerで,ストレージシステムのボリュームを複製するために必要なコンポーネントです。
- Host Data Collector
- ホスト(通常ホスト,仮想マシンおよび仮想化サーバ)の情報,および各ホストで利用されているボリュームの情報を収集するためのコンポーネントです。
参考
- Host Data Collectorだけを別マシンにインストールすることもできます。
- ペア管理サーバ
- コピーペアの構成や状態などの管理情報を収集し,管理するためのマシンです。次のプログラムをインストールします。
- Device Managerエージェント
- ホストやストレージシステムの情報を収集するために必要なプログラムです。
- RAID Manager
- ストレージシステム上のコピーペアを制御するために必要なプログラムです。
- ホスト(業務サーバ)
- ストレージシステム内のボリュームを利用するマシンです。
- ストレージシステム
- Hitachi Command Suite製品で管理するストレージシステムです。次に示す機種のストレージシステムを管理できます。
- エンタープライズクラスストレージ
VSP 5000シリーズ,VSP G1000,G1500,VSP F1500,Virtual Storage Platform,Universal Storage Platform V/VMおよびHitachi USPのストレージシステムの総称です。- VSP Gx00モデル
- VSP Fx00モデル
- HUS VM
- ミッドレンジストレージ
HUS100,Hitachi AMS2000,Hitachi SMS,Hitachi AMS/WMSのストレージシステムの総称です。
- SVP
- ストレージシステムを管理するためのコンピュータです。エンタープライズクラスストレージ,VSP Gx00モデル,VSP Fx00モデルまたはHUS VMの場合に使用されます。エンタープライズクラスストレージ,またはHUS VMの場合,ストレージシステムに搭載されています。VSP Gx00モデルまたはVSP Fx00モデルの場合,ストレージシステムの管理機能を提供するサーバをSVPとして設置して使用します。
- Storage Navigator
- Device Managerのコンポーネントです。ストレージシステムの構成やリソースの設定をより詳細な条件で行うための機能を提供します。
- ネットワーク(LANおよびSAN)
- 管理サーバと管理クライアント間,管理サーバとストレージシステム間はTCP/IPネットワークで接続する必要があります。また,ホストとストレージシステム間はSANまたはIP-SANを構成します。
Device Manager,Tiered Storage ManagerおよびReplication Managerでは,上記以外のシステム構成で運用することもできます。それぞれのプログラムでのシステム構成については,マニュアル「Hitachi Command Suite システム構成ガイド」およびマニュアル「Hitachi Command Suite Replication Manager システム構成ガイド」を参照してください。
