2.4.9 [図形]タブ
図形アイテム(網掛けアイテム,角丸四角アイテム,円/楕円アイテム,および多角形アイテム)の属性を変更します。
- 〈この項の構成〉

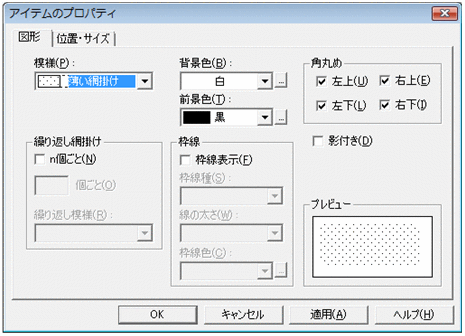

(1) [図形]タブで設定できる項目
[図形]タブで設定できる項目を次に示します。
- [模様]リストボックス
-

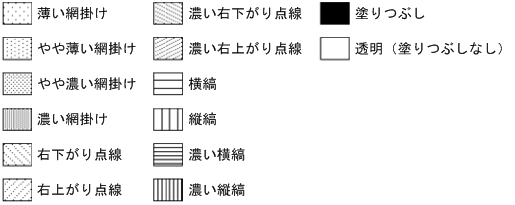

網掛けのパターンの種類を指定します。指定できるパターンは,次に示す14種類です。
アイテム作成時のデフォルトは,網掛けアイテムの場合「薄い網掛け」,網掛けアイテムの以外の場合「透明(塗りつぶしなし)」です。
- [背景色]リストボックス
-
網掛けの背景色を指定します。指定できる色は,次に示す色のほか,独自の色を作成して指定することもできます。デフォルトは,白です。モノクロディスプレイの場合は,灰色の濃淡で表示されます。
黒,青,水色,黄緑,赤,明るい紫,黄,白,濃紺,緑青,緑,紫,栗色,オリーブ,灰色,銀,5%灰色,10%灰色,15%灰色,20%灰色,25%灰色,30%灰色,35%灰色,40%灰色,45%灰色,50%灰色,55%灰色,60%灰色,65%灰色,70%灰色,75%灰色,80%灰色,85%灰色,90%灰色,95%灰色
独自の色を作成する場合は,[色]のリストボックス横にある[...]ボタンをクリックしてください。[色の設定]ダイアログが表示されます。作成した独自の色は,以後EURを起動しても使用できます。
- [前景色]リストボックス
-
網掛けの前景色(模様の色)を指定します。指定できる色は,次に示す色のほか,独自の色を作成して指定することもできます。デフォルトは,黒です。モノクロディスプレイの場合は,灰色の濃淡で表示されます。
黒,青,水色,黄緑,赤,明るい紫,黄,白,濃紺,緑青,緑,紫,栗色,オリーブ,灰色,銀,5%灰色,10%灰色,15%灰色,20%灰色,25%灰色,30%灰色,35%灰色,40%灰色,45%灰色,50%灰色,55%灰色,60%灰色,65%灰色,70%灰色,75%灰色,80%灰色,85%灰色,90%灰色,95%灰色
独自の色を作成する場合は,[色]のリストボックス横にある[...]ボタンをクリックしてください。[色の設定]ダイアログが表示されます。作成した独自の色は,以後EURを起動しても使用できます。
[模様]のリストボックスで「塗りつぶし」を指定した場合は,前景色ではなく,背景色で塗りつぶされます。
- [角丸め]グループボックス
-
角丸四角アイテムの四隅を,丸めるかどうかを指定します。角丸四角アイテム作成時のデフォルトは,すべてのチェックボックスが「オン(角を丸める)」です。
角丸四角アイテムとほかの図形アイテムを一緒に選択した場合,チェックボックスは不活性になります。
- [左上]チェックボックス
-
オンにすると,左上の角を丸めます。
- [左下]チェックボックス
-
オンにすると,左下の角を丸めます。
- [右上]チェックボックス
-
オンにすると,右上の角を丸めます。
- [右下]チェックボックス
-
オンにすると,右下の角を丸めます。
(例)
- [影付き]チェックボックス
-

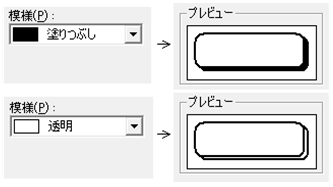

角丸四角アイテム,円/楕円アイテム,または多角形アイテムに影を付けるかどうかを設定します。アイテム作成時のデフォルトは,「オフ(影を付けない)」です。チェックボックスをオンにすると,角丸四角アイテム,円/楕円アイテム,または多角形アイテムに影を付けます。[模様]のリストボックスで「透明(塗りつぶしなし)」を指定した場合,次に示すように影は透明になります。
- [繰り返し網掛け]グループボックス
-
選択した図形アイテムが繰り返し対象である場合,繰り返す網掛けの属性を,任意の個数ごとに変更するかどうか,網パターンの属性を変更できます。[n個ごと]のチェックボックスをオンにすると,繰り返しの個数と網パターンを設定できます。繰り返し設定時のデフォルトは,「オフ(網掛けを繰り返さない)」です。
- [個数]テキストボックス
-
何個ごと繰り返しパターンを変更するか,個数を設定します。設定できる値は,2〜32,767です。
- [繰り返し模様]リストボックス
-
網掛けのパターンの種類を指定します。指定できるパターンは,次に示す14種類です。
デフォルトは,「薄い網掛け」です。
- [枠線]グループボックス
-
図形アイテムの枠線を表示するかどうかを設定します。[枠線表示]のチェックボックスをオンにすると,枠線種,枠線の太さ,枠線色を設定できます。アイテム作成時のデフォルトは,網掛けアイテムの場合は「オフ(枠線を表示しない)」,網掛けアイテム以外の場合は「オン(枠線を表示する)」です。
- [枠線種]リストボックス
-
枠線の種類を指定します。指定できる線種は,次に示す7種類です。
- [線の太さ]リストボックス
-
枠線の太さを指定します。指定できる太さは,次に示す4種類です。
アイテム作成時のデフォルトは,網掛けアイテムの場合は不活性,網掛けアイテム以外の場合は中線です。
- [枠線色]リストボックス
-
枠線の色を指定します。指定できる色は,次に示す色のほか,独自の色を作成して指定することもできます。デフォルトは,黒です。モノクロディスプレイの場合は,灰色の濃淡で表示されます。
黒,青,水色,黄緑,赤,明るい紫,黄,白,濃紺,緑青,緑,紫,栗色,オリーブ,灰色,銀,5%灰色,10%灰色,15%灰色,20%灰色,25%灰色,30%灰色,35%灰色,40%灰色,45%灰色,50%灰色,55%灰色,60%灰色,65%灰色,70%灰色,75%灰色,80%灰色,85%灰色,90%灰色,95%灰色
独自の色を作成する場合は,[色]のリストボックス横にある[...]ボタンをクリックしてください。[色の設定]ダイアログが表示されます。作成した独自の色は,以後EURを起動しても使用できます。
- [プレビュー]
-
模様,背景色,前景色,角丸め,影付き,および枠線を設定した時のサンプルが表示されます。ただし,[繰り返し網掛け]で設定した模様は,表示されません。
