2.4.8 [線]タブ
線アイテムの属性を変更します。
- 〈この項の構成〉

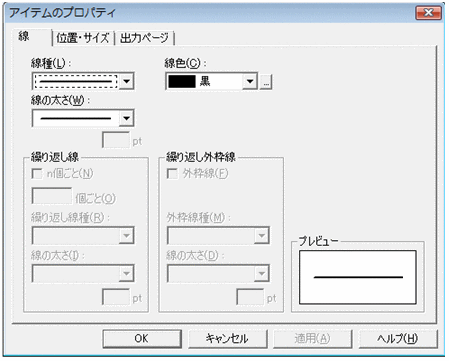

(1) [線]タブで設定できる項目
[線]タブで設定できる項目を次に示します。
- [線種]リストボックス
-
線の種類を指定します。指定できる線種は,次に示す7種類です。
線の太さは[線の太さ]リストボックスで設定します。
線種を変更する線アイテムが,繰り返し対象でない場合は,[繰り返し線]と[繰り返し外枠線]は,不活性になります。
- [線の太さ]リストボックス
-
線の太さを指定します。指定できる線の太さは,次に示す5種類です。
線の太さを独自に設定する場合は,「任意サイズ」を選択したあと,テキストボックスに線の太さを指定します。テキストボックスは,「任意サイズ」を選択した場合にしか指定できません。
テキストボックスには,線の太さを0.1〜10.0の値で設定します。単位は,ポイント(pt)です。なお,ポイント指定で太さを設定した線は,バージョン07-50以前のEURで表示すると,実線で表示されます。
- [線色]リストボックス
-
使用する線の色を指定します。指定できる色は,次に示す色のほか,独自の色を作成して指定することもできます。デフォルトは,黒です。モノクロディスプレイの場合は,灰色の濃淡で表示されます。
黒,青,水色,黄緑,赤,明るい紫,黄,白,濃紺,緑青,緑,紫,栗色,オリーブ,灰色,銀,5%灰色,10%灰色,15%灰色,20%灰色,25%灰色,30%灰色,35%灰色,40%灰色,45%灰色,50%灰色,55%灰色,60%灰色,65%灰色,70%灰色,75%灰色,80%灰色,85%灰色,90%灰色,95%灰色
独自の色を作成する場合は,[色]のリストボックス横にある[...]ボタンをクリックしてください。[色の設定]ダイアログが表示されます。作成した独自の色は,以後EURを起動しても使用できます。
- [繰り返し線]グループボックス
-
選択した線が繰り返し対象である場合,繰り返す線の属性を,任意の個数ごとに変更するかどうか,線の属性を変更できます。
- [n個ごと]チェックボックス
-
繰り返しの個数と線種を指定するかどうかを設定します。
- [n個ごと]テキストボックス
-
何個ごと繰り返し線を変更するか,個数を設定します。設定できる値は,2〜32,767です。
- [繰り返し線種]リストボックス
-
繰り返し線の種類を指定します。次に示す7種類です。
線の太さは[線の太さ]リストボックスで設定します。
- [線の太さ]リストボックス
-
線の太さを指定します。指定できる線の太さは,次に示す5種類です。
線の太さを独自に設定する場合は,「任意サイズ」を選択したあと,テキストボックスに線の太さを指定します。テキストボックスは,「任意サイズ」を選択した場合にしか指定できません。
テキストボックスには,線の太さを0.1〜10.0の値で設定します。単位は,ポイント(pt)です。なお,ポイント指定で太さを設定した線は,バージョン07-50以前のEURで表示すると,実線で表示されます。
- [繰り返し外枠線]グループボックス
-
繰り返し線の外枠線の属性を変更できます。[外枠線]のチェックボックスをオンにすると,外枠線の線種を設定できます。
- [外枠線種]リストボックス
-
繰り返し線の外枠線の種類を指定します。次に示す7種類です。
線の太さは[線の太さ]リストボックスで設定します。
- [線の太さ]リストボックス
-
線の太さを指定します。指定できる線の太さは,次に示す5種類です。
線の太さを独自に設定する場合は,「任意サイズ」を選択したあと,テキストボックスに線の太さを指定します。テキストボックスは,「任意サイズ」を選択した場合にしか指定できません。
テキストボックスには,線の太さを0.1〜10.0の値で設定します。単位は,ポイント(pt)です。なお,ポイント指定で太さを設定した線は,バージョン07-50以前のEURで表示すると,実線で表示されます。
- [プレビュー]
-
線種と線色を設定した時のサンプルが表示されます。ただし,[繰り返し線]と[繰り返し外枠線]で設定した線は,表示されません。
