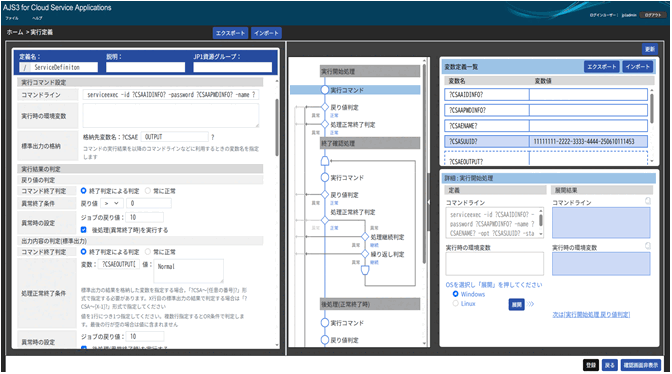

7.1.9　［実行定義確認］画面

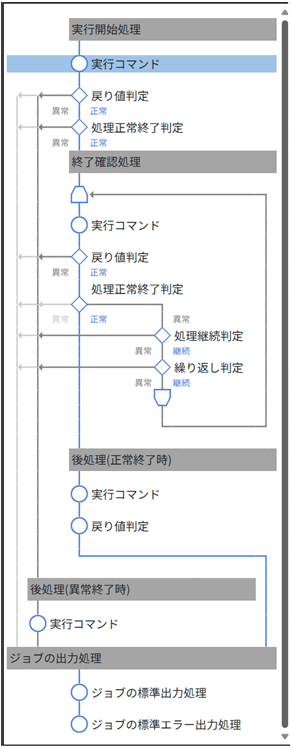

■ フローチャートエリアから実行定義エリア，および詳細エリアへの連動

フローチャートのノードをクリックすると，実行定義エリアが対応する個所へ自動でジャンプします。

また，ノードの処理名とノードの役割に応じて詳細エリアを切り替えます。

詳細エリアの表示項目については，「(c) 確認エリア」の「■詳細エリア」を参照してください。

■ 変数一覧エリア

変数一覧には，実行定義エリアの各項目で参照しているCSA変数の一覧を表示します。変数の種類に応じて枠や背景色，文字色が異なります。

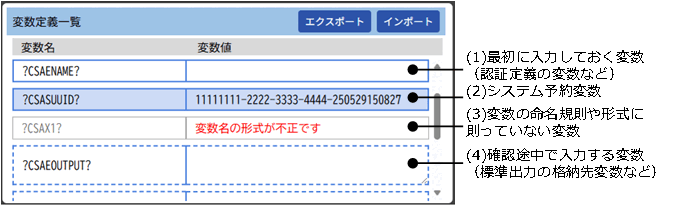

変数一覧エリアの画面と表示項目を次の図に示します。

「(4)確認途中で入力する変数（標準出力の格納先変数など）」には，詳細エリア「実行コマンド」での確認が終わってから変数値を入力してください。コマンドラインの実行結果を得る前に入力すると，詳細エリアでの［展開］ボタンや［判定］ボタンをクリックした結果がジョブ実行時と異なる場合があります。

変数名

実行定義で使用されている変数名（「?CSA任意の文字列?」の形式）が表示されます。

表示対象となる定義項目について次の表に示します。

表7‒4　表示対象となる定義項目

項番	定義項目		表示対象
1	定義名		×
2	説明		×
3	JP1資源グループ		×
4	パラメーター変数設定	AJS3 - View のカスタム入力項目で追加したCSA変数※	×
5		実行先ホストの環境変数で追加したCSA変数※	×
6	実行開始処理	コマンドライン	〇
7		実行時の環境変数	〇
8		格納先変数名※	×
9		異常終了条件の条件	−
10		異常終了条件の値	×
11		ジョブの戻り値	×
12		処理正常終了条件（変数）	〇
13		処理正常終了条件（値）	〇
14		ジョブの戻り値	×
15	終了確認処理	コマンドライン	〇
16		実行時の環境変数	〇
17		格納先変数名※	×
18		異常終了条件の条件	−
19		異常終了条件の値	×
20		ジョブの戻り値	×
21		処理正常終了条件（変数）	〇
22		処理正常終了条件（値）	〇
23		ジョブの戻り値	×
24		リトライ条件の値	〇
25		繰り返し間隔	×
26		繰り返し回数	×
27		ジョブの戻り値（繰り返し満了時）	×
28		ジョブの戻り値（異常時）	×
29	後処理（正常終了時）	コマンドライン	〇
30		実行時の環境変数	〇
31		格納先変数名※	×
32		異常終了条件の条件	−
33		異常終了条件の値	×
34		ジョブの戻り値	×
35	後処理（異常終了時）	コマンドライン	〇
36		実行時の環境変数	〇
37	ジョブの出力処理	ジョブの標準出力処理設定	〇
38		ジョブの標準エラー出力処理設定	〇

（凡例）

〇：変数名が設定されている場合変数定義一覧の表示対象

×：変数定義一覧の表示対象外

−：入力不可

注※

変数の宣言であるため，表示の対象外です。ただし，変数の設定可否が「〇」の項目が参照している場合は表示されます。

変数値

変数に設定する値を設定します。

変数値の初期値を次の表に示します。

表7‒5　変数値の初期値

変数の種類	変数名	配列形式	編集可否	初期値
システム予約変数	?CSASUUID?	−	×	確認画面表示時に生成されたUUID形式の値
	?CSASSTARTDAY?	−	×	確認画面表示のシステム日付の情報
	?CSASSTARTTIME?	−	×	確認画面表示時のシステム時刻の情報
認証定義の変数※	?CSAAIDINFO? ?CSAAPWDINFO? ?CSAAINF1? ?CSAAINF2? ?CSAAINF3?	−	◎	空文字
接続定義の変数	「?CSAC」で始まる変数	〇	◎
実行定義の変数	「?CSAE」で始まる変数	〇	◎

（凡例）

〇：配列指定可能

−：配列指定対象外

◎：編集可能

×：編集不可

注※

認証定義で使用される変数は，内容が隠された状態で表示されます。

ブラウザーによっては，利用者の操作で内容を確認できます。

変数名に誤りがある場合，該当の変数値に次のエラーメッセージが表示され，変数を解決する際には「空文字」として解決します。

• 変数名の形式が不正です

  要因１：変数名「?CSA任意の文字列?」の任意の文字列部分に誤りがある

  （例）：?CSACa?

  要因２：変数名「?CSA任意の文字列[任意の番号]?」の任意の文字列部分は正しいが，任意の番号部分に誤りがある

  （例）：?CSAE1[01]?

  要因３：変数名「?CSA任意の文字列?」および「?CSA任意の文字列[任意の番号]?」の形式で表示されているが，実行定義では「0A(LF)」「09(タブ文字)」が含まれている

  （例）：実行定義の標準出力で「?CSAE10A(LF)?」と定義されている

• 参照方法が混在しています (?CSA任意の文字列?, ?CSA任意の文字列[任意の番号])

  要因：変数名「?CSA任意の文字列?」の任意の文字列部分が同じ変数を，配列の指定なしと指定ありの両方の形式で指定している

  （例）：「?CSAC1?」と「?CSAC1[0]?」を指定している

• 参照方法が不正です

  要因：配列で指定できない変数（システム予約変数，認証定義の変数）を配列で指定している

  （例）：?CSASUUID[0]?

• パラメーター変数として未定義です

  要因：変数名「?CSA任意の文字列?」の任意の文字列部分は正しいが，変数をパラメーター変数設定にも標準出力の格納先変数名にも定義していない

  （例）：「?CSAE1?」を設定しているが，「?CSAE1?」をパラメーター変数設定にも標準出力の格納先変数名にも定義していない

• 標準出力格納変数として未定義です

  要因：変数名「?CSA任意の文字列[任意の番号]?」の任意の文字列部分と任意の番号部分は正しいが，変数をパラメーター変数設定にも標準出力の格納先変数名にも定義していない

  （例）：「?CSAE1[0]?」を設定しているが，「?CSAE1?」をパラメーター変数設定にも標準出力の格納先変数名にも定義していない

• 定義と参照で形式が不一致です

  要因１：変数名「?CSA任意の文字列?」の任意の文字列部分は正しいが，変数をパラメーター変数設定に定義していない

  （例）：「?CSAE1?」を設定しているが，「?CSAE1?」をパラメーター変数設定ではなく標準出力の格納先変数名に定義している

  要因２：変数名「?CSA任意の文字列[任意の番号]?」の任意の文字列部分と任意の番号部分は正しいが，変数を標準出力の格納先変数名に定義していない

  （例）：「?CSAE1[0]?」を設定しているが，「?CSAE1?」を標準出力の格納先変数名ではなくパラメーター変数設定に定義している

入力値に制御文字が含まれている場合は，入力時に削除します。削除対象の制御文字は00〜08，0A〜1F，7F〜9F，Unicode制御文字（\u200E，\u200F，\u200D，\u200C，\u202A，\u202D，\u202E，\u202C，\u206E，\u206F，\u206B，\u206A，\u206D，\u206C，\u001E，\u001F，\u202B）です。ただし，複数行入力できる変数値については「0A(LF)」を削除しません。

［エクスポート］ボタン

クリックすると変数定義一覧に定義されている情報をJSON形式でファイル（slexecdef_VariableListExport_YYYYMMDD_HHMM.txt）に出力します。

YYYYMMDD：エクスポートしたときのシステム日付

HHMM：エクスポートしたときのシステム時刻

エクスポート対象を次の表に示します。

表7‒6　エクスポート対象

項番	変数の種類	エクスポート可否
1	システム予約変数	〇
2	認証定義の変数	×
3	接続定義の変数	〇
4	実行定義の変数	〇
5	項番1〜4以外	×

（凡例）

〇：エクスポート可能

×：エクスポート不可

［インポート］ボタン

クリックすると画面に反映するファイルを選択する「開く」ダイアログが表示されます。ファイルを選択すると，変数定義一覧に反映されます。

選択できるファイルは，上記の［エクスポート］ボタンでエクスポートしたファイルに限ります。インポート時に読み込んだファイルが上記以外の場合，KNBB2006-Eメッセージを出力して，インポートを中断します。

なお，インポートした時点で変数定義一覧に表示している変数名に対応する変数値をインポートします。

インポートファイルに同一の変数名が存在する場合は，最初に定義されている変数値が対象です。

また，インポートファイルの情報が次の場合は，エラーにはせず，無視してインポート処理を続行します。

• JSON形式であるが，必要な情報以外が含まれる。

• すべての変数名が変数定義一覧に存在しない。

• 変数名が変数定義一覧に存在するが，変数定義一覧では1行の入力しか許可しない変数に対して，インポートファイル内の変数値が2行以上設定されている。

■ 詳細エリア

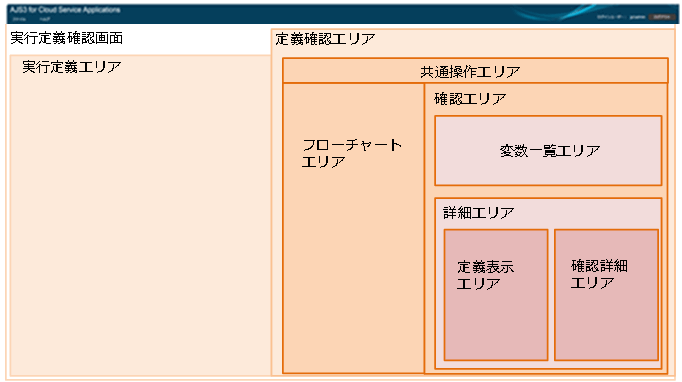

詳細エリアは，左側の定義表示エリアと右側の確認詳細エリアから構成されます。なお，処理およびノードによって詳細エリアに表示される項目が異なります。それぞれの処理およびノードごとの詳細エリアの表示項目について次の表に示します。

変数値の解決は，「4.3.1 サービス連携ジョブ情報の定義で使用する変数」に従います。なお，サービス連携ジョブの実行先Agentホストのバージョンによる次の注意事項があります。

重要

変数名の記載形式が「?CSA〜[*]?」のとき，詳細エリアでは全行を展開します。サービス連携ジョブ実行時の実行先Agentホストのバージョン別の出力は，次のとおりです。

• 13-50以降の場合

  固定で全行出力されます。

• 13-10以前の場合

  空文字となります。

次にノード別の詳細エリアの画面と表示項目を示します。

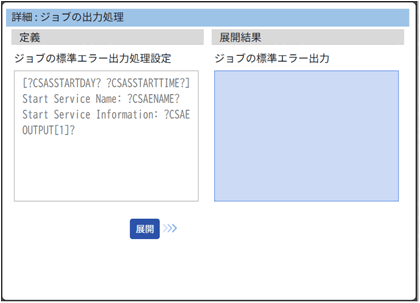

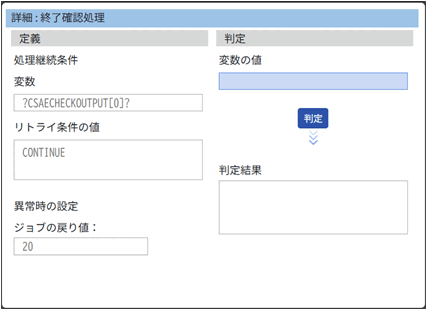

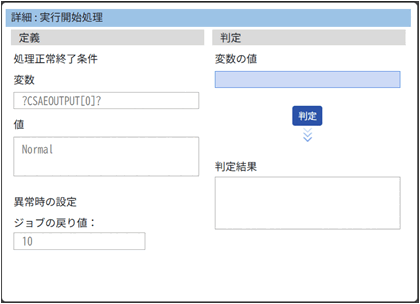

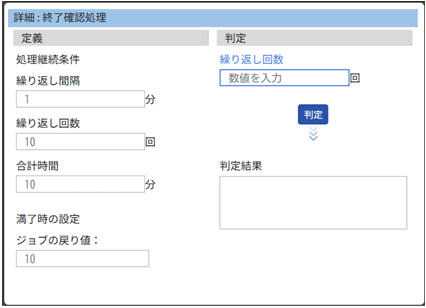

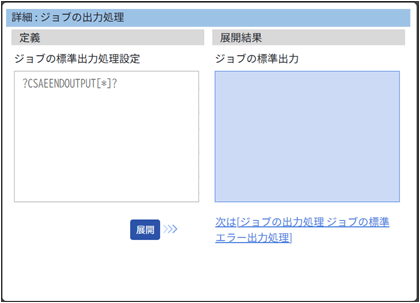

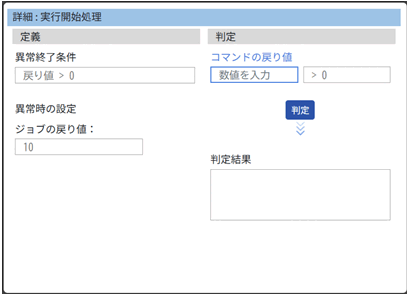

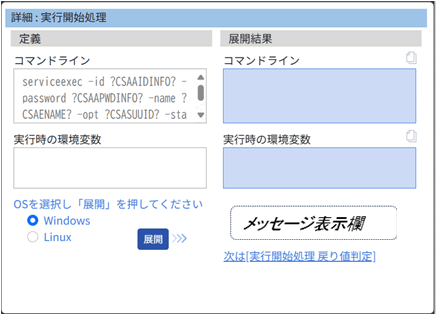

「詳細：処理名」の処理名には，ノードに対するフローチャートエリアの処理名が表示されます。
