5.2.7　グラフウィンドウ

定期照会のデータをグラフで表示します。グラフウィンドウを，次の図に示します。

図5‒14　グラフウィンドウ

表示項目を説明します。

グラフ

定期照会のデータを折れ線グラフで表示します。

グラフはタイトル，縦軸，横軸，線の凡例から構成されます。縦軸はデータの値，横軸は時刻と日付^※となります。

また，グラフの線は，線の設定ウィンドウで表示／非表示を切り替えられます。グラフの線の色は変更できません。

注※

横軸の右端の時刻と日付は，一部が欠けて表示される場合があります。

メニュー項目を，次の表に示します。

メニューバー	メニューコマンド	説明
ファイル	クローズ	グラフウィンドウを閉じます。
表示	ズームイン	グラフの表示をズームインします。
	ズームアウト	グラフの表示をズームアウトします。
	全て表示	グラフの表示のズームイン／ズームアウトを解除します。
オプション	線の設定...	線の設定ウィンドウを表示します。

マウスによるズームイン／ズームアウト

右下方向のドラッグ：ドラッグで囲んだ領域を拡大表示します。

右下方向以外のドラッグ：拡大表示を解除します。

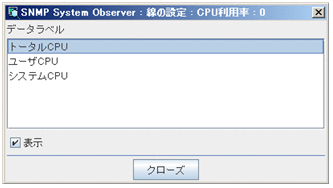

線の設定ウィンドウ

グラフウィンドウの線の表示／非表示を切り替えます。線の設定ウィンドウを，次の図に示します。

図5‒15　線の設定ウィンドウ

表示項目を説明します。

［データラベル］

グラフに表示しているすべての線の名前を表示します。

［表示］

［データラベル］で選択した線の表示または非表示を切り替えます。

〈この項の構成〉

• (1)　注意事項
