2.4.3　［パネル追加］画面

(1)　トレンド

パネルタイプに［トレンド］を選択すると，指定したノードのCPU使用率などの各種メトリックのトレンドデータ（時系列データ）が，グラフ形式でパネルに表示されます。障害発生時の解析や今後のトレンドを推測するなどの際に，利用します。

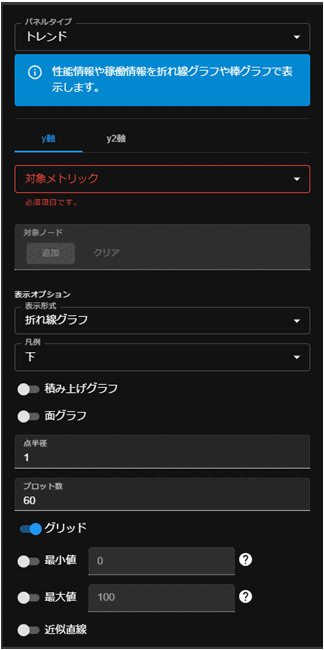

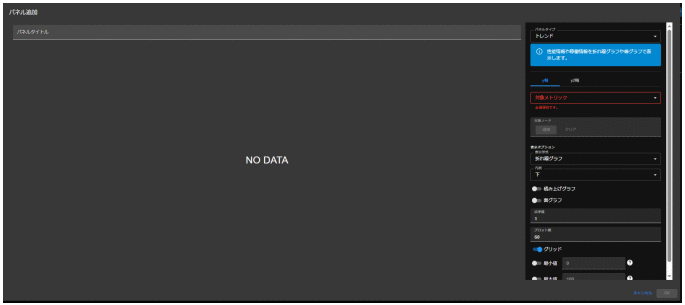

パネルタイプで［トレンド］を選択した場合の表示例を次に示します。

［対象メトリック］

対象メトリックを，プルダウンメニューから選択します。メトリックにはCPU使用率，空きディスク領域などがあります。

［対象ノード］

［追加］ボタンをクリックして，対象ノードを設定します。

［表示オプション］

表示形式と凡例をプルダウンメニューから選択します。

［表示形式］

次のどちらかの表示形式をプルダウンメニューから選択します。

• 折れ線グラフ

• 棒グラフ

［凡例］

凡例の表示位置を，次のプルダウンメニューから選択します。

• 非表示

• 下

［積み上げグラフ］

積上げグラフでの表示を有効にするかどうかを選択します。オンにした場合は，選択したノードの複数のグラフを積み上げて表示します。

［面グラフ］

面グラフでの表示を有効にするかどうかを選択します。［表示形式］で「折れ線グラフ」を設定した場合に指定できます。

［点半径］

プロットのサイズを指定します。［表示形式］で「折れ線グラフ」を設定した場合に指定できます。

［プロット数］

グラフ表示に使用するトレンドデータの数を指定します。

［グリッド］

グラフにグリッドを表示するかどうかを指定します。デフォルトはオンです。

［最小値］

グラフの軸の最小値を指定します。

［最大値］

グラフの軸の最大値を指定します。

［近似直線］

近似直線の表示有無を指定します。

［y2軸］

クリックすると［y2軸を有効にする］ボタンが表示されます。ボタンをクリックすると，2軸のグラフを作成できます。設定項目は［y1軸］と同じです。

ページの先頭へ

(2)　ランキング

パネルタイプに［ランキング］を選択すると，対象ノードを複数選択しランキングとして表示できます。他のノードとの比較がしやすくなります。

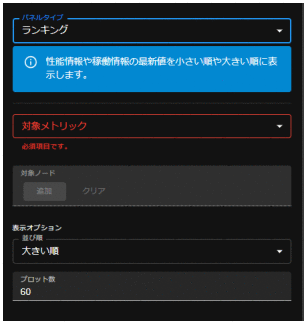

パネルタイプで［ランキング］を選択した場合の表示例を次に示します。

［対象メトリック］

対象メトリックを，プルダウンメニューから選択します。メトリックにはCPU使用率，空きディスク領域などがあります。

［対象ノード］

［追加］ボタンをクリックして，対象ノードを設定します。

［表示オプション］

ランキングの並び順をプルダウンメニューから選択します。

• 大きい順

• 小さい順

［プロット数］

グラフ表示に使用するトレンドデータの数を指定します。ランキングパネルは，このトレンドデータの内，最新の値を表示します。

ページの先頭へ

(3)　数値

パネルタイプに［数値］を選択すると，指定したノードの最新のトレンドデータを数値形式で表示します。直近のメトリックの値だけを確認したい運用の場合に利用します。数字で大きく表示されるので，具体的な値を遠くからでも確認できます。

数値パネルを色の変化で監視したい場合は，使用率，使用量など値の増加を監視するケースで使ってください。

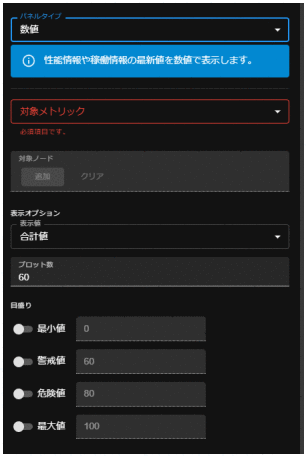

パネルタイプで［数値］を選択した場合の表示例を次に示します。

［対象メトリック］

対象メトリックを，プルダウンメニューから選択します。メトリックにはCPU使用率，ネットワークの送信速度などがあります。

［対象ノード］

［追加］ボタンをクリックして，対象ノードを設定します。

［表示オプション］

表示する数値をプルダウンメニューから選択します。デフォルトは［合計値］です。

• 合計値

• 平均値

［最小値］［警戒値］［危険値］［最大値］を指定してください。設定した値を超えると，パネルの色が変化します。

• ［最小値］：最小値を指定します。デフォルトは0です。

• ［警戒値］：警戒値を指定します。デフォルトは60です。

• ［危険値］：危険値を指定します。デフォルトは80です

• ［最大値］：最大値を指定します。デフォルトは100です

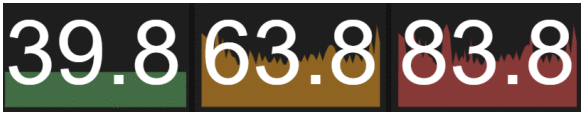

パネル色の意味を次に示します。

• 赤色：［危険値］の値を超えた場合

• 橙色：［警戒値］の値を超えた場合で［危険値］の値以下のとき

• 緑色：［警戒値］の数以下の場合，または［警戒値］［危険値］の指定がない場合

［プロット数］

グラフ表示に使用するトレンドデータの数を指定します。数値パネルは，このトレンドデータの内，最新の値を表示します。

ページの先頭へ

(4)　ゲージ

パネルタイプに［ゲージ］を選択すると，指定したノードの最新のトレンドデータをゲージ形式で表示します。直近のメトリックの値だけを確認したい運用の場合に利用します。ゲージで大きく表示されるので，警戒域，危険域にあるかを遠くからでも確認できます。

ゲージパネルを色の変化で監視したい場合は，使用率，使用量など値の増加を監視するケースで使ってください。

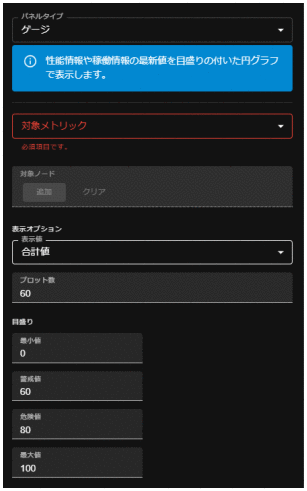

パネルタイプで［ゲージ］を選択した場合の表示例を次に示します。

［対象メトリック］

対象メトリックを，プルダウンメニューから選択します。メトリックにはCPU使用率，ネットワークの送信速度などがあります。

［対象ノード］

［追加］ボタンをクリックして，対象ノードを設定します。

［表示オプション］

表示する数値をプルダウンメニューから選択します。デフォルトは［合計値］です。

• 合計値

• 平均値

［最小値］［警戒値］［危険値］［最大値］を指定してください。設定した値を超えると，パネルの色が変化します。

• ［最小値］：最小値を指定します。デフォルトは0です。

• ［警戒値］：警戒値を指定します。デフォルトは60です。

• ［危険値］：危険値を指定します。デフォルトは80です

• ［最大値］：最大値を指定します。デフォルトは100です

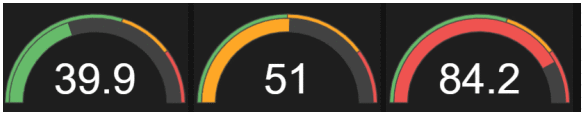

パネル色の意味を次に示します。

• 赤色：［危険値］の値を超えた場合

• 橙色：［警戒値］の値を超えた場合で［危険値］の値以下のとき

• 緑色：［警戒値］の数以下の場合，または［警戒値］［危険値］の指定がない場合

［プロット数］

グラフ表示に使用するトレンドデータの数を指定します。ゲージパネルは，このトレンドデータの内，最新の値を表示します。

ページの先頭へ

(5)　アラート情報

パネルタイプに［アラート情報］を選択すると，対象ノード配下で発生しているアラート数を表示します。アラートは，メトリックなどが閾値を超えて一定時間が経過すると表示され，閾値以下になると解除されます。

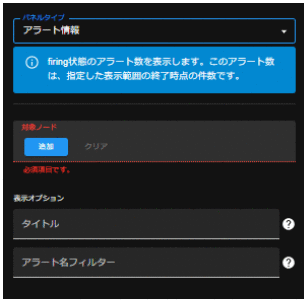

パネルタイプで［アラート情報］を選択した場合の表示例を次に示します。

［対象ノード］

［追加］ボタンをクリックして，対象ノードを設定します。

［表示オプション］

表示対象となるアラートを絞り込むことができます。表示されるアラートを指定した「アラート名」だけにすることができます。

ドーナツチャートで，重大度ごとのアラート数を表示

• 赤：緊急/警戒/致命的

• 橙：エラー

• 黄：警告

• 緑：通知/情報/デバッグ

• 灰：その他

「アラート」パネルをクリックすると［インスタンス一覧］画面が表示されます。

［インスタンス一覧］画面

• ノード名：アラートが発生したノードを表示します。

• 重大度：アラートの重大度を表示します。

• アラート名：発生したアラートの種類を表示します。

• しきい値超過時刻：しきい値を超過した時刻を表示します。

閾値を超過してからアラート定義で指定した時間が経過した時刻に，アラート状態となります。

「しきい値超過時刻」は，しきい値を最初に超過した時刻です。超過後に一定時間が経過してアラート状態になった時刻とは異なります。

ページの先頭へ

(6)　ノード状態

パネルタイプに［ノード状態］を選択すると，指定したIM管理ノードの状態を表示します。選択したノードの状態が表示されます。

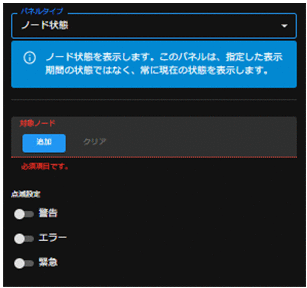

パネルタイプで［ノード状態］を選択した場合の表示例を次に示します。

［対象ノード］

［追加］ボタンをクリックして，対象ノードを設定します。

ノード状態のパネル色の意味を次に示します。

• 赤色：緊急，警戒，または致命的な場合

• 橙色：エラーの場合

• 黄色：警告の場合

• 緑色：異常なし，または対処済の場合

［点滅設定］

点滅のデフォルトは，「しない」です。

• ［警告］ボタン：有効にすると，対象ノードが「警告」の状態になった時にノード状態パネル全体が点滅します。

• ［エラー］ボタン：有効にすると，対象ノードが「エラー」の状態になった時にノード状態パネル全体が点滅します。

• ［緊急］ボタン：有効にすると，対象ノードが「緊急/警戒/致命的」の状態になった時にノード状態パネル全体が点滅します。

ページの先頭へ

(7)　ノード状態マップ

パネルタイプに［ノード状態マップ］を選択すると，指定したノードの状態を背景画像の上に表示します。複数のノードを表示することもできます。

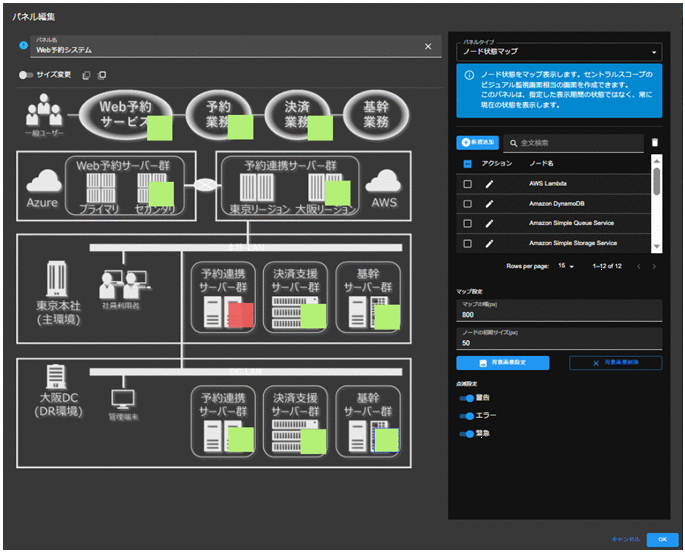

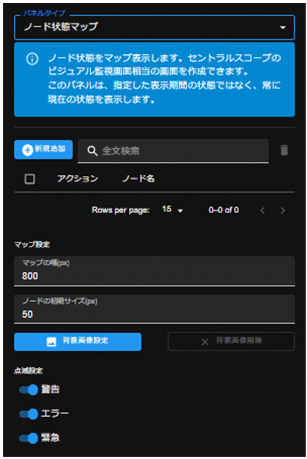

パネルタイプで［ノード状態マップ］を選択した場合の表示例を次に示します。

［新規追加］

ボタンをクリックして，対象ノードを設定します。対象ノードは，複数回指定できます。

ボタン

選択した対象ノードをマップ上から削除します。

［マップ設定］

• ［マップの幅］：背景画像のサイズの最大幅を指定します。デフォルトは800です。単位はpx（ピクセル）です。指定した最大幅がパネルサイズより小さい時場合は，縮小して表示されます。なお，縦と横の比率は変更されません。縦のサイズがパネルのサイズより大きい場合は，スクロールバーが表示されます。

• ［ノードの初期サイズ］：［ノード状態］で指定したノードを表示するサイズを指定します。デフォルトは50です。単位は，px（ピクセル）です。

• ［背景画像］ボタン：クリックすると，ノード状態マップの背景画像を指定できます。

［点滅設定］

点滅のデフォルトは，「する」です。

• ［警告］ボタン：有効にすると，対象ノードが「警告」の状態になった時にノード状態パネル全体が点滅します。

• ［エラー］ボタン：有効にすると，対象ノードが「エラー」の状態になった時にノード状態パネル全体が点滅します。

• ［緊急］ボタン：有効にすると，対象ノードが「緊急/警戒/致命的」の状態になった時にノード状態パネル全体が点滅します。

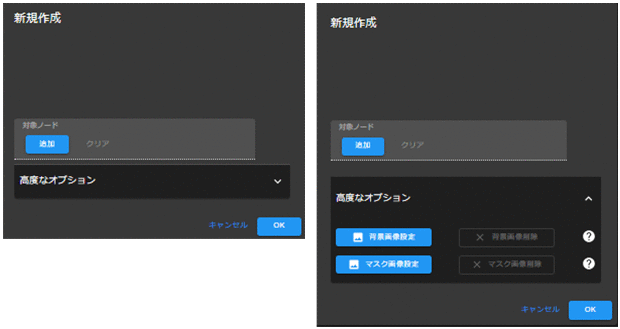

  図2‒38　［新規作成］画面の表示例

［追加］ボタン

［追加］ボタンをクリックして，対象ノードを設定します。

［背景画像設定］ボタン

背景画像を設定すると，背景画像の透過部分にノード状態色が表示されます。

［マスク画像設定］ボタン

背景画像の要素とマスク画像の乗算を行い，マスク画像の透過部分以外が画面に表示されます。

［OK］ボタン

クリックすると，［パネル追加］画面に戻ります。追加したノードは，左上に配置されます。

図2‒39　［背景画像］を設定した場合の表示例

［サイズ変更］ボタン

オンにすると，ノードの表示サイズを変更できます。

ボタン

マップ上で選択したノードアイコンを最背面へ移動します。マップ上でノード同士が重なる場合に使用します。

ボタン

マップ上で選択したノードアイコンを最前面へ移動します。マップ上でノード同士が重なる場合に使用します。

ページの先頭へ

(8)　テキストパネル

パネルタイプに［テキスト］を選択すると，テキストデータを表示します。テキストは，マークダウン形式で記述できます。

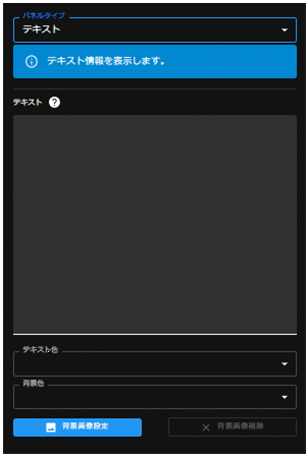

パネルタイプで［テキスト］を選択した場合の表示例を次に示します。

［テキスト］

記載したテキストデータが表示されます。

テキストは，マークダウン記法で記入できます。

［テキストの色］

テキストの色をプルダウンメニューから選択します。

色は「白」と「黒」があり，デフォルトは「白」です。

［背景色］

テキストパネル全体の色をプルダウンメニューから選択します。

選択できる色は，「薄い赤」，「薄い青」，「薄い緑」，「薄い黄色」，「白」，「黒」です。デフォルトは，「黒」です。

［背景画像設定］

［背景画像設定］ボタンをクリックすると，テキストパネルの背景画像を設定できます。背景画像として指定できる画像データの拡張子は，PNGだけです。

［背景画像削除］

［背景画像削除］ボタンをクリックすると，テキストパネルの背景画像が削除されます。
