3.15.7　統合エージェント基盤

(a)　HTTP認証

統合エージェント基盤では，次の通信でHTTP認証（RFC 7235，HTTP 認証フレームワークによる認証）を行います。

（凡例）←：通信方向を示します。

Exporterが行うHTTP認証については，各Exporterの説明を参照してください。

(b)　初期シークレットによる認証

統合エージェント制御基盤は，統合エージェント管理基盤に初回アクセスするときに，初期シークレットを使用して接続します。このとき，統合エージェント管理基盤からエージェントクライアントシークレットを配布してもらい，それ以降はライセンス情報を使用してアクセスします。

統合エージェント制御基盤では，初期シークレットとライセンス情報を，シークレット難読化機能で管理します。シークレット難読化機能の詳細については，「3.15.10 シークレット難読化機能」を参照してください。

なお，統合エージェントホストで，統合エージェント制御基盤をインストールしたあと，統合エージェント制御基盤の初回起動までの間に，初期シークレットを変更した場合は，統合エージェントに登録された初期シークレットを更新するか，統合エージェントをアンインストールして再度インストールする必要があります。統合エージェントに登録された初期シークレットを更新する方法については、マニュアル「JP1/Integrated Management 3 - Manager 構築ガイド」の「1.21.2(2)(a) 接続先の統合マネージャーを変更する（Windowsの場合）（オプション）」の手順4を参照してください。

(c)　暗号通信

統合エージェント管理基盤（imbase，imbaseproxy）と統合エージェント制御基盤（imagent，imagentproxy）間の暗号通信について説明します。

Exporterで行う暗号通信については各Exporterの仕様を参照してください。

(d)　ログ出力

ログ定義の設定内容に従って，指定したディレクトリにログを出力します。

ログ定義に指定した最大ファイルサイズに達した場合は，ログ定義に指定したファイル面数の範囲で，ログファイルをローテーションして切り替えます。

ログレベル，最大ファイルサイズ，ファイル面数の設定方法を，次に示します。

注※

各設定ファイルの詳細については，マニュアル「JP1/Integrated Management 3 - Manager コマンド・定義ファイル・APIリファレンス」の「2. 定義ファイル」の，該当するファイルの説明を参照してください。

各設定ファイルは，プロセスの起動時にロードされます。

(e)　コマンド実行機能

コマンド実行機能については，「3.15.7(3)統合エージェントアクション実行機能」の「3.15.7(3)(g)コマンド実行機能」を参照してください。

(f)　パスワード難読化

統合エージェント制御基盤側の定義ファイルに記載するプロキシサーバ認証パスワードについては，難読化して保存します。詳細については「3.15.10 シークレット難読化機能」を参照してください。

(g)　通信機能

■HTTPプロキシサーバを介した通信

統合エージェント基盤では，統合エージェント管理基盤（imbase，imbaseproxy）と統合エージェント制御基盤（imagent，imagentproxy）で，HTTPプロキシサーバを介して通信できます。

HTTPプロキシ認証の認証方式は，Basic認証だけに対応しています。^※

注※

HTTPプロキシ認証の通信は，HTTPS（TLS）通信による暗号化の範囲外であるため，HTTPプロキシと統合エージェント制御基盤（imagent，imagentproxy）の間は信頼できるネットワークでつないでください。

統合エージェント制御基盤（imagent，imagentproxy）からの通信を受け取れるように，HTTPプロキシサーバ側で，次に示す設定を行ってください。

• 統合エージェント制御基盤からのHTTP認証で利用できるHTTPプロキシのユーザー設定

• 統合マネージャーホストの統合エージェント管理基盤の通信ポートへの通信許可

HTTPプロキシサーバ側で，次に示すように80や443ポートの設定をしていて，imbaseとimbaseproxyの通信ポートが許可されていない場合や，統合マネージャーホストへの通信が許可されていない場合は，上記の設定が必要となります。

■ネットワークバインドのIPアドレス

統合エージェント基盤のプロセスは，すべてTCPのリッスン状態で接続を待ち受けます。

リッスンポートは，デフォルトでは，「付録C.1(2) JP1/IM - Agentが使用するポート番号」で示したポートを使います。使用するポートは設定で変更できます。

一方，バインドするIPアドレスは，ホスト名からIPアドレスを取得して，取得したIPアドレスでバインドします。そのため，バインドするIPアドレスは変更できません。

統合エージェント基盤プロセスは，次の方式でIPアドレスを取得してバインドします。

統合エージェント管理基盤プロセスの動作は次のとおりです。

標準構成（非クラスタ構成）の場合

1. ホスト名をJP1_DEFAULTと仮定し，下記の「クラスタ構成の場合」の手順2以降を実行します。

クラスタ構成の場合

1. 次の優先順位で論理ホスト名を取得します。設定されていない場合は，JP1_DEFAULTを論理ホスト名として仮定します。

   • プログラムの起動パラメタ（コマンドラインのオプション）で論理ホスト名を取得します。

   • 環境変数JPC_HOSTNAMEの指定値を論理ホスト名として取得します。

2. 取得したホスト名を用いてJP1/Baseの共通情報定義からバインド方式を取得します。

3. バインド方式がANYの場合はANYバインドでバインドします。

4. バインド方式がIPの場合は，取得したホスト名（取得できていない場合はOSから自ホスト名を取得）からプログラム内でIPアドレスリストを取得します。jp1hosts,およびjp1hosts2.confに対応しています。両方ともで定義されている場合は，jp1hosts2.confを優先します。

5. 取得したIPアドレスリストのIPアドレスでIPバインドします。バインドするIPアドレス数は共通情報定義に従います。

論理ホスト名は，jco_start.clusterのパラメーターまたはWindowsサービスの起動パラメーターで指定したものです。

統合エージェント制御基盤プロセスの動作は次のとおりです。

標準構成（非クラスタ構成）の場合

1. jpc_imagent.json，jpc_imagentproxy.json，およびjpc_imagentaction.jsonのJP1_BIND_ADDRを取得します。

2. JP1_BIND_ADDRがANYの場合は，ANYバインドします

3. JP1_BIND_ADDRがIPの場合は，自ホスト名をOSから取得し，IPアドレスリストを取得します。

4. 取得したIPアドレスリストのIPアドレスでバインドします。^※1

クラスタ構成の場合

1. jpc_imagent.json，jpc_imagentproxy.json，およびjpc_imagentaction.jsonのJP1_BIND_ADDRを取得します。

2. JP1_BIND_ADDRがANYの場合は，ANYバインドします。

3. JP1_BIND_ADDRがIPの場合は，プログラムの起動パラメーター（コマンドラインのオプション）で論理ホスト名を取得します。

4. 取得したホスト名からプログラム内でIPアドレスリストを取得します。

5. 取得したIPアドレスリストのIPアドレスでバインドします。^※

論理ホスト名は，jco_start.clusterのパラメーターまたはWindowsサービスの起動パラメーターで指定したものです。

注※

jpc_imagent.json，jpc_imagentproxy.json，およびjpc_imagentaction.jsonのCOM_LISTEN_ALL_ADDRが1の場合，IPアドレスリストの先頭からCOM_MAX_LISTEN_NUM個のIPアドレスでバインドします。1以外の場合は，IPアドレスリストの最初のIPアドレスでバインドします。

また，バインドするIPアドレスは，統合エージェントの起動時の設定値ログに出力します。詳細については，マニュアル「JP1/Integrated Management 3 - Manager運用ガイド」の「12.2.2(7)(b)起動時の設定値ログ」を参照してください。

■ホスト名の解決

統合エージェントでは，次のようにホスト名からIPアドレス変換を行います。

マネージャーホストで稼働するプログラム（統合エージェント管理基盤）

次の順にホスト名に対応するIPアドレスを探して取得します。

優先順位	参照先
1	jp1hosts2定義ファイル
2	jp1hosts定義ファイル
3	OSの情報（hostsファイル，DNSなど） 注　優先順位はOSの仕様に従います。

なお，名前解決にはJP1/Baseのライブラリを使用します。

エージェントホストで稼働するプログラム（統合エージェント制御基盤，Prometheus server，各種Exporter，Alertmanager，およびFluentd）

OSの情報（hostsファイル，DNSなど）から，ホスト名に対応するIPアドレスを探して取得します。名前解決はGo言語のライブラリ内で行います。

(a)　対処アクションの自動実行機能

対処アクションの自動実行機能のアクション種別とアクション同時実行可否を次に示します。

アクション実行要求の受付

アクション実行要求の内容，統合エージェントホストの登録状況，および統合エージェントホストの接続状況に問題がなければ，アクション最大同時実行数に関係なく，アクションを受け付けます。

アクションの実行（アクション同時実行可否：不可の場合）

アクションを受け付けた順に，アクションを順次処理します。

先に受け付けたアクションが終了している場合は，あとに受け付けたアクションを実行可能状態にします。

先に受け付けたアクションが終了していない場合は，先に受け付けたアクションの実行が終了するまで，あとに受け付けたアクションは実行されません。先に受け付けたアクションの実行が終了してから，あとに受け付けたアクションを実行可能状態にします。

実行可能状態になったアクションの実行については，「3.15.7(3)(e)アクション最大同時実行数」を参照してください。

アクションの実行（アクション同時実行可否：可の場合）

アクションを受け付けた順に，アクションを並列処理します。

アクションを受け付けた順に，アクションを実行可能状態にします。実行可能状態になったアクションの実行については，「3.15.7(3)(e)アクション最大同時実行数」を参照してください。

アクションの実行結果は，実行が終了したアクションから順に返却されるため，同時実行不可のアクションの実行と異なり，アクションの実行順序は保証されません。

(b)　対処アクションの手動実行機能

対処アクションの手動実行機能のアクション種別とアクション同時実行可否を次に示します。

アクション実行要求の受付

対処アクションの自動実行機能と同じです。

アクションの実行

対処アクションの自動実行機能（アクション同時実行可否：可の場合）と同じです。

(c)　定義ファイル操作機能のアクション実行

定義ファイル操作機能のアクション種別とアクション同時実行可否を次に示します。

アクション実行要求の受付

対処アクションの自動実行機能と同じです。

アクションの実行（アクション同時実行可否：不可の場合）

対処アクションの自動実行機能（アクション同時実行可否：不可の場合）と同じです。

例えば，先に受け付けたアクション（定義ファイルの削除）の実行が終了するまで，あとに受け付けたアクション（定義ファイルの更新）は実行されません。先に受け付けたアクション（定義ファイルの削除）の実行が終了したら，あとに受け付けたアクション（定義ファイルの更新）を実行可能状態にします。実行可能状態になったアクションの実行については，「3.15.7(3)(e) アクション最大同時実行数」を参照してください。

アクションの実行（アクション同時実行可否：可の場合）

対処アクションの自動実行機能（アクション同時実行可否：可の場合）と同じです。

補足事項

アクションを受け付けた順に処理する以外に，同時実行可と同時実行不可のアクションに依存関係はありません。

(d)　「対処アクションの自動実行機能」のアクション同時実行可否の変更

対処アクションの自動実行機能のアクション同時実行可否（デフォルト：同時実行不可）は，統合エージェントホスト単位に設定します。対処アクションの自動実行機能のアクション同時実行可否を変更するには，imagent設定ファイル（jpc_imagent.json）で，対処アクションの自動実行機能のアクション同時実行可否を同時実行不可（デフォルト）／同時実行可に変更して，統合エージェント制御基盤を再起動します。imagent設定ファイル（jpc_imagent.json）については，マニュアル「JP1/Integrated Management 3 - Manager コマンド・定義ファイル・APIリファレンス」の「imagent設定ファイル（jpc_imagent.json）」（2.　定義ファイル）を参照してください。

なお，対処アクションの自動実行機能のアクション同時実行可否を同時実行可から同時実行不可に変更した場合でも，アクション同時実行可否が同時実行可のときに実行可能状態になったアクションは並列処理されます。

(e)　アクション最大同時実行数

実行可能状態になったアクションを，アクション最大同時実行数の範囲内で実行します。アクション最大同時実行数に空きがない場合は，アクション最大同時実行数に空きが出るまで実行可能状態のままになります。

統合エージェントホスト単位に次のアクション最大同時実行数を設定します。

• 対処アクションの自動実行機能／対処アクションの手動実行機能のアクション最大同時実行数

• 定義ファイル操作機能のアクション最大同時実行数

統合エージェントホストのアクション最大同時実行数は，次に示す同時実行数の総和です。なお，アクション同時実行可否が同時実行不可のアクションの同時実行数は1です。

対処アクションの自動実行機能／対処アクションの手動実行機能のアクション最大同時実行数

• 対処アクションの自動実行機能のコマンド実行の同時実行数

• 対処アクションの手動実行機能のコマンド実行の同時実行数

定義ファイル操作機能のアクション最大同時実行数

• 定義ファイル操作機能の定義ファイルの一覧取得の同時実行数

• 定義ファイル操作機能の定義ファイルの取得の同時実行数

• 定義ファイル操作機能の定義ファイルの削除の同時実行数

• 定義ファイル操作機能の定義ファイルの更新の同時実行数

アクション最大同時実行数を変更するには，imagent設定ファイル（jpc_imagent.json）で，次の設定を変更して，統合エージェント制御基盤を再起動します。

• 対処アクションの自動実行機能／対処アクションの手動実行機能のアクション最大同時実行数

• 定義ファイル操作機能のアクション最大同時実行数

imagent設定ファイル（jpc_imagent.json）については，マニュアル「JP1/Integrated Management 3 - Manager コマンド・定義ファイル・APIリファレンス」の「imagent設定ファイル（jpc_imagent.json）」（2.　定義ファイル）を参照してください。

(f)　アクションを実行するユーザー

アクションを実行するユーザーを次に示します。

(g)　コマンド実行機能

アクション実行機能が「コマンド実行」のアクション実行要求を受けた場合，統合エージェント上のコマンドを実行します。

■コマンド実行先ホスト

統合エージェントホストをコマンド実行先ホストとして指定します。

指定した統合エージェントホストが，統合エージェント管理基盤で管理されていない場合は，エラーとなり，コマンド実行要求を受け付けません。

指定した統合エージェントホストの接続を確認できない場合は，エラーとなり，コマンド実行要求を受け付けません。

コマンド実行要求を受け付けたあとに，統合エージェントホストの接続切断，統合エージェントホストの削除を検知した場合は，実行を開始していないコマンドのアクション実行状態を実行失敗にして，コマンド実行結果にKNBC00612-Eを出力します。実行中のコマンドのアクション実行状態を状態不明にして，コマンド実行結果にKNBC00625-Eを出力します。

■コマンドを実行するユーザー

「3.15.7(3)(f)アクションを実行するユーザー」を参照してください。

■実行できるコマンド

実行できるコマンドの種類を次に示します。

コマンドを実行するホストがWindowsの場合

• 実行形式ファイル（.com，.exe）

• バッチファイル（.bat）

• JP1/Script のスクリプトファイル（.spt）（ただし，.spt ファイルが実行できるよう関連づけが設定されていること）

• 自動アクションで実行できるアプリケーションに関連づけられているファイルタイプ（拡張子）を持つデータファイル（.vbs など）

• 日本語環境の場合，コマンドの標準出力や標準エラー出力の内容をShiftJIS文字コードで出力するコマンド

• 中国語環境の場合，コマンドの標準出力や標準エラー出力の内容をGB18030文字コードで出力するコマンド

コマンドを実行するホストがUNIXの場合

• UNIX のコマンド

• シェルスクリプト

ただし，次のようなコマンドは実行できません。

• 対話操作を必要とするコマンド

• 画面を表示するコマンド

• エスケープシーケンスや制御コードを伴うコマンド

• デーモンなどの，終了しないコマンド

• Windows メッセージ機構やDDE など，デスクトップとの対話が必要なコマンド（Windows の場合）

• shutdown やhalt など，OS をシャットダウンするコマンド

子プロセスを生成するようなコマンドを実行した場合，コマンドの子プロセスが終了していなくても，コマンドが終了した時点でアクション実行は完了となります。

■コマンドの実行方法

統合エージェントのコマンド実行機能は，次の処理によりコマンドを実行します。

Windowsの場合

cmd.exe /c 実行コマンド

UNIXの場合

OSユーザーのログインシェルを使用します。

ログインシェルが/bin/shの場合の例を次に示します。

/bin/sh -c 実行コマンド

注意事項

ログインシェルとして「/sbin/false」，「/bin/false」，「/bin/true」，「/sbin/nologin」などが設定されている場合は正常に実行できません。

「cmd.exe /c 実行コマンド」や「シェル -c 実行コマンド」で実行できないコマンドは，統合エージェントのコマンド実行機能でも実行できません。

カレントディレクトリは実行ユーザーのホームディレクトリになります。

■環境変数

コマンド実行時に環境変数ファイルを指定しない場合は，次の環境変数が使われます。

Windowsの場合

Windowsのシステム環境変数が，コマンド実行時の環境変数として使われます。OSユーザーのプロファイルは読み込まれません。

UNIXの場合

imagentプロセスの環境変数が，コマンド実行時の環境変数として使われます。OSユーザーのプロファイルは読み込まれません。

コマンド実行時に環境変数ファイルを指定した場合は，環境変数ファイルで設定した環境変数が，コマンド実行時の環境変数として使われます。環境変数ファイルについては，マニュアル「JP1/Integrated Management 3 - Manager コマンド・定義ファイル・APIリファレンス」の「環境変数ファイル（任意のファイル名）」（2.　定義ファイル）を参照してください。

コマンド実行時に環境変数ファイルを指定した場合は，統合エージェントホスト上の指定した環境変数ファイルを読み込んでコマンド実行時の環境変数に設定します。環境変数ファイルが存在しない場合は，エラーメッセージ（KNBC20032-E）を出力してコマンドを実行しません。指定した環境変数ファイルの内容を読込めなかった場合は，警告メッセージ（KAVB2065-W）を出力してコマンドを実行します。この場合，環境変数ファイルの内容は有効になりません。

■文字コードについて

統合エージェント管理基盤の文字コードはUTF-8です。統合エージェント制御基盤のコマンド実行機能でサポートする文字コードを次に示します。

ロケールの変更については，マニュアル「JP1/Integrated Management 3 - Manager運用ガイド」の「2.10 統合エージェントホストのロケールを変更する場合に必要な作業」の記載を参照してください。

OS	システムロケール	文字コード
Windows	日本語	SJIS
	英語	C（ISO-8859-1）
	中国語	GB18030
	上記以外	C（ISO-8859-1）
Linux	−	UTF-8

下記は，上記の表に記載した文字コードで動作する必要があります。

• 実行するコマンド

  実行するコマンドは，上記の表に記載した文字コードで標準出力／標準エラー出力する必要があります。

• 環境変数ファイル

  環境変数ファイルは，上記の表に記載した文字コードで定義する必要があります。

■コマンド実行結果

コマンド実行結果は，コマンド実行要求を受け付けた統合エージェント管理基盤（統合マネージャーホストまたは下位マネージャーホスト）上の対処アクション結果管理DBで管理します。統合エージェント制御基盤（統合エージェントホスト）上では管理されません。統合エージェント制御基盤では，ユーザーが参照できる形式でコマンド実行ログ（コマンド名とコマンド引数を合わせたコマンド文字列とコマンド実行結果）を出力します。なお，当該ログファイルの内容をコマンド実行結果として確認する機能は提供していません。

「3.15.7(3)(j) トラブルシューティング」の想定するトラブルが発生した場合は，コマンド実行結果は対処アクション結果管理DBで管理されません。コマンド実行結果を対処アクション結果管理DBに格納できなかった旨を統合エージェント制御基盤のコマンド実行ログに出力します（統合エージェント制御基盤が強制終了される場合を除く）。

■imagentサービスの終了時に実行中のコマンドの扱い

アクション実行中のコマンドプロセスが存在するときにimagentサービスを停止させた場合，コマンドプロセスの強制終了を試みます。

強制終了に失敗してもリトライは行いません。

(h)　定義ファイル操作機能

定義ファイル操作機能については，「3.6.5 定義ファイル操作機能」を参照してください。

(i)　アクション結果保存機能

アクションの実行状態や実行結果を対処アクション結果管理DBに保存します。対処アクション結果管理DBについては，JP1/IM - Managerの「2.7.7 対処アクション結果管理DB」を参照してください。対処アクションSIDについては，「7. 対処アクションの自動実行と手動実行（JP1/IM - Agent連携）」の「対処アクションSID」について記載している個所を参照してください。

(j)　トラブルシューティング

アクション実行要求元機能からアクション実行要求を受け付けた後，統合エージェントアクション実行機能では，下記に示すトラブルが発生する場合があります。このようなトラブルが発生したときのトラブルシューティングについて説明します。

想定するトラブルの説明とユーザーの対処について説明します。ユーザーの対処においては，統合エージェントホストでコマンドプロセスの状態を確認して，トラブル解消後にコマンド（対処アクション）を再実行するかどうかを判断する必要があります。

■ケース1

説明

ユーザーは統合エージェントホストで統合エージェント制御基盤を停止することでトラブルに対処します。

統合エージェント制御基盤を停止すると，統合エージェント管理基盤が統合エージェント制御基盤の停止を検知して，対処アクションの実行状態が次のように遷移します。

• 実行中から状態不明に遷移します。

• キューイングから実行失敗に遷移します。

統合エージェント制御基盤を停止すると，Windowsの場合はCMD.EXEと実行中のコマンド，UNIXの場合はシェルと実行中のコマンドの実行状態が実行中のまま残る場合があります。その場合は，プロセスが自然に終了するのを待つか，プロセスを手動で強制終了してください。

ユーザーの対処

1. 統合オペレーション・ビューアーの［対処アクション結果一覧］画面で，キューイング，実行中のアクションを絞り込んでトラブルが発生している統合エージェントホストを特定します。

2. 統合エージェントホストにログインして，統合エージェント制御基盤を停止します。

3. 統合オペレーション・ビューアーの［対処アクション結果一覧］画面で，実行中，状態不明の対処アクションのPIDを確認します。

4. 統合エージェントホストで3.のPIDのプロセスを確認し，プロセスが自然に終了するのを待つか，プロセスを手動で強制終了します。

5. 統合エージェントホストで統合エージェント制御基盤を起動します。

■ケース2

説明

コマンドプロセスを手動で強制終了することでトラブルに対処します。コマンドプロセスを強制終了すると，対処アクションの実行状態は実行終了に遷移します。

ユーザーの対処

1. 統合オペレーション・ビューアーの［対処アクション結果詳細］画面で，終了しないコマンドプロセスのPIDを確認します。

2. 統合エージェントホストにログインして，1.のPIDのコマンドプロセスを強制終了します。

補足1

imagentはユーザーが指定したコマンドラインを次のように実行します。

• Linuxの場合

  /bin/sh -c ユーザーが指定したコマンドライン

• Windowsの場合

  CMD C:\>"ユーザーが指定したコマンドライン"

統合オペレーション・ビューアーの［対処アクション結果詳細］画面の［メッセージ］欄に表示されるKNBC00622-IメッセージのプロセスIDは次の内容を示します。

• Linuxの場合

  ユーザーが指定したコマンドラインにおいて1つのコマンドが実行される場合，そのコマンドプロセスのPIDが出力されます。

  ユーザーが指定したコマンドラインにおいて複数のコマンドが実行される場合，/bin/shのPIDが出力されます。

• Windowsの場合

  CMDプロセスのプロセスIDが出力されます。

このため，コマンドプロセスを特定するためにプロセスの親子関係を確認しなければならない場合があります。

補足2

Windowsで拡張子に関連付けていないファイルを実行した場合，対処アクションは終了しますが，OpenWith.exeというプロセスが残存する場合があります。

OpenWith.exeプロセスが残存している場合は，手動で強制終了してください。

補足3

Linuxのバックグラウンド実行やWindowsでSTARTコマンドを使用するバッチファイルなどを実行すると，対処アクションは終了するがコマンドプロセスから実行された子プロセスが残存する場合があります。プロセスが残存している場合は，必要に応じて手動で強制終了してください。

■ケース3

説明

クラスタ構成の統合エージェントホスト（統合エージェント制御基盤）で，電源切断などの理由でフェイルオーバーが発生したときに，統合エージェント管理基盤が，統合エージェント制御基盤の停止を検知できず^※に，統合エージェント制御基盤が起動した場合は，対処アクションの実行状態が実行中のままになります。

注※

JP1イベントで統合エージェント制御基盤の停止を確認できません。

ユーザーは統合エージェントホストで統合エージェント制御基盤を停止することでトラブルに対処します。

ユーザーの対処

1. 統合オペレーション・ビューアーの［対処アクション結果一覧］画面で，実行中のアクションを絞り込んでトラブルが発生している統合エージェントホストを特定します。

2. 統合エージェントホストにログインして，統合エージェント制御基盤を停止します。

3. 統合エージェントホストで統合エージェント制御基盤を起動します。

■ケース4

説明

統合エージェント管理基盤が，統合エージェントホストの削除，統合エージェントホスト（統合エージェント制御基盤）の接続切断を検知すると，対処アクションの実行状態が次のように遷移します。

• 実行中から状態不明に遷移します。

• キューイングから実行失敗に遷移します。

Windowsの場合はCMD.EXEと実行中のコマンド，UNIXの場合はシェルと実行中のコマンドの実行状態が実行中のまま残る場合があります。その場合は，プロセスが自然に終了するのを待つか，プロセスを手動で強制終了してください。

ユーザーの対処

1. 統合オペレーション・ビューアーの［対処アクション結果一覧］画面で，実行失敗，実行中，状態不明のアクションを絞り込んでトラブルが発生している統合エージェントホストを特定します。

2. システムエラーに対処します。

   ネットワークエラーの場合，統合エージェント制御基盤から統合エージェント管理基盤にネットワーク接続できるように対処します。

3. 統合エージェントホストにログインして，統合エージェント制御基盤が停止していなければ，統合エージェント制御基盤を停止します。

4. 統合オペレーション・ビューアーの［対処アクション結果一覧］画面で，実行中，状態不明の対処アクションのPIDを確認します。

5. 統合エージェントホストで4.のPIDのプロセスを確認し，プロセスが自然に終了するのを待つか，プロセスを手動で強制終了します。

6. 統合エージェントホストで統合エージェント制御基盤を起動します。

■ケース5

説明

対処アクションの実行中に，インテリジェント統合管理データベースや統合エージェント管理基盤（JP1/IM - Manager）を停止すると，対処アクションの実行状態が実行中のままになります。

統合エージェント管理基盤（JP1/IM - Manager）を起動することでトラブルに対処します。

システムは統合エージェント管理基盤を起動後，統合エージェント制御基盤の接続確認を行い，接続状況に応じて，対処アクションの実行状態を遷移させます。

統合エージェント管理基盤が統合エージェント制御基盤の接続を確認できたときは，実行中のままになっているアクションに関して，統合エージェント制御基盤にアクションの動作状況を問い合わせ，対処アクションが動作していないときは，対処アクションの実行状態が次のように遷移します。対処アクションが動作しているときは，実行中のままになります。

• 実行中から状態不明に遷移します。

統合エージェント管理基盤が統合エージェント制御基盤の接続を確認できないときは，対処アクションの実行状態が次のように遷移します。

• 実行中から状態不明に遷移します。

• キューイングから実行失敗に遷移します。

ユーザーの対処

1. インテリジェント統合管理データベースが停止している場合，インテリジェント統合管理データベースを起動します。

2. JP1/IM - Managerを起動します。

3. 統合オペレーション・ビューアーの［対処アクション結果一覧］画面で，実行失敗，実行中，状態不明のアクションを絞り込んで統合エージェントホストを特定します。

4. 統合オペレーション・ビューアーの［対処アクション結果一覧］画面で，実行中，状態不明の対処アクションのPIDを確認します。

5. 統合エージェントホストにログインして，4.のPIDのプロセスを確認し，プロセスが自然に終了するのを待つか，プロセスを手動で強制終了します。

(k)　統合エージェント制御基盤の計画停止

統合エージェント制御基盤の計画停止の流れを次に示します。

1. 計画停止する統合エージェント制御基盤（統合エージェントホスト）をJP1/IM - Managerの共通除外条件に定義して，対処アクションが自動実行されないようにします。

2. 計画停止する統合エージェント制御基盤（統合エージェントホスト）に，投入されているアクションがないことを確認します。すでに投入されているアクションがあるときはアクションの終了を待ちます。

3. 統合エージェント制御基盤を計画停止します。

(a)　機能概要

イベント転送中継機能は，オンプレミス環境で発生したJP1イベントを，クラウド上で稼働するJP1/IM - Managerで管理するための機能です。

イベント転送中継機能を有効にすると，オンプレミス環境で発生したJP1イベントを，VPNなどの専用回線を使用せずに，クラウド環境のJP1/Baseに転送できるようになります。

クラウド環境のJP1/IM - Manager（インテリジェント統合管理基盤）には，オンプレミス環境のJP1/IM - Manager，JP1/Base，リモートログ監視のIM管理ノードが作成され，オンプレミスで発生したJP1イベントが関連付けられます。

また，クラウド環境のJP1/IM - Manager（インテリジェント統合管理基盤）で，VPNなどの専用回線を使用せずに，JP1/IM - EG for NNMiがJP1イベントに変換したNNMiインシデントやJP1/AJSが取得したJP1イベントの一元管理および監視ができます。

＜IM管理ノードのツリー表示の例＞

All Systems
├ クラウド環境のホスト（JP1 Cloud Serviceのホスト）
： └ Other Applications
：    └ JP1/Base
├ オンプレミス環境のホスト
   └ Other Applications
      └ JP1/Base

なお，イベント転送中継機能で作成されたIM管理ノードに対しては，JP1イベントだけが表示できます。IM構成を前提とした機能はすべて使用できません（オンプレミス環境のJP1/BaseをIM構成に含めることはできません）。

イベント転送中継機能を有効にした場合に，この機能で作成されたIM管理ノードや転送されたJP1イベントに対して使用できるJP1/IM - Managerの既存機能を，次の表に示します。この表の項目は，「2.4.1 JP1/IM - Managerの機能一覧」を基に記載しています。

（凡例）

〇：制限なしで使用できる

△：制限ありで使用できる

×：使用できない

JP1/Baseのイベント転送中継機能は，デフォルトでは無効です。有効にする場合は，JP1/IM - AgentおよびJP1/IM - Managerの設定が必要です。それぞれの詳細については，マニュアル「JP1/Integrated Management 3 - Manager 構築ガイド」の「1.21.2(2)(g) イベント転送中継機能を設定する（Windowsの場合）（オプション）」および「1.19.3(1)(b) 統合エージェント管理基盤の設定変更（Windowsの場合）」を参照してください。

この機能を使用するエージェントが1つでも存在する場合は，接続先のJP1/IM - Managerをバージョン13-10以降にする必要があります。

この機能を使用しない場合，次に示すバージョンの組み合わせでのJP1/IM - ManagerとJP1/IM - Agentの接続をサポートします。

• JP1/IM - Managerのバージョンが13-10より前で，JP1/IM - Agentのバージョンが13-10以降の接続

• JP1/IM - Managerのバージョンが13-10以降で，JP1/IM - Agentのバージョンが13-10より前の接続

(b)　前提条件

JP1/Baseのイベント転送中継機能を使用する場合の前提条件を，次に示します。

■イベント転送中継先ホスト

＜JP1/IM - Managerの前提条件＞

• JP1/IM - Managerがバージョン13-10以降であること

• JP1/Baseのイベント転送中継機能を有効にすること

＜JP1/Baseの前提条件＞

• JP1/Baseがバージョン13-00以降であること

• JP1/Baseの通信暗号化を行わない（SSL通信を無効にする）

■イベント転送中継元ホスト

＜OSの前提条件＞

• JP1/IM - Manager，JP1/Base，JP1/IM - Agentのすべての製品がサポートしているOSであること

＜JP1/IM - Managerの前提条件＞

• JP1/IM - Managerが存在する場合は，JP1/IM - Managerがバージョン11-00以降であること（存在しなくてもよい）

＜JP1/Baseの前提条件＞

• JP1/Baseがバージョン11-00以降であること

• イベント転送先をJP1/IM - Agentにすること

• JP1/Baseの通信暗号化を行わない（SSL通信を無効にする）

• イベント転送中継元でIM構成を管理している場合はjbsrt_getコマンドで表示されること（必要に応じてjbsrt_distribコマンド，jbsrt_syncコマンドを実行すること）

  重要

  イベント転送中継元ホストにインストールされているJP1/Baseのバージョンが13-00より古い場合，2038年1月19日以降になると正常にイベント転送中継が行われなくなります。2038年1月18日までにJP1/Baseを13-00以降へバージョンアップしてください。

＜JP1/IM - Agentの前提条件＞

• JP1/IM - Agentがバージョン13-10以降であること

• JP1/Baseのイベント転送中継機能を有効にすること

• 別ホストのJP1/IM - Managerに接続すること（同じホストのJP1/IM - Managerには接続できません）

• 文字コードがUTF-8，SJIS，GB18030の環境であること

• イベント転送中継を行うJP1/Baseと同じホストで稼働すること（論理ホストの場合は同じ論理ホストで稼働させる必要があります）

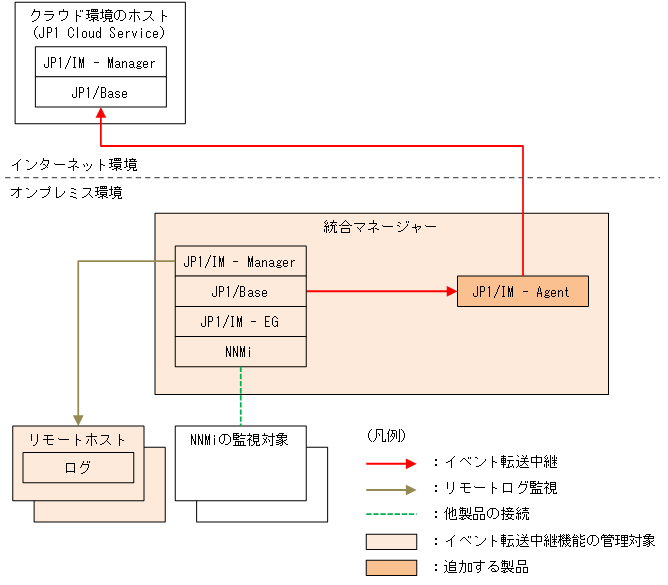

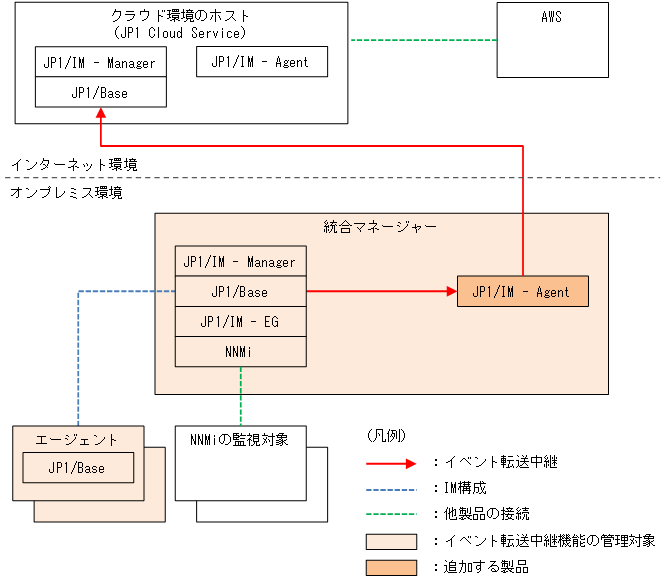

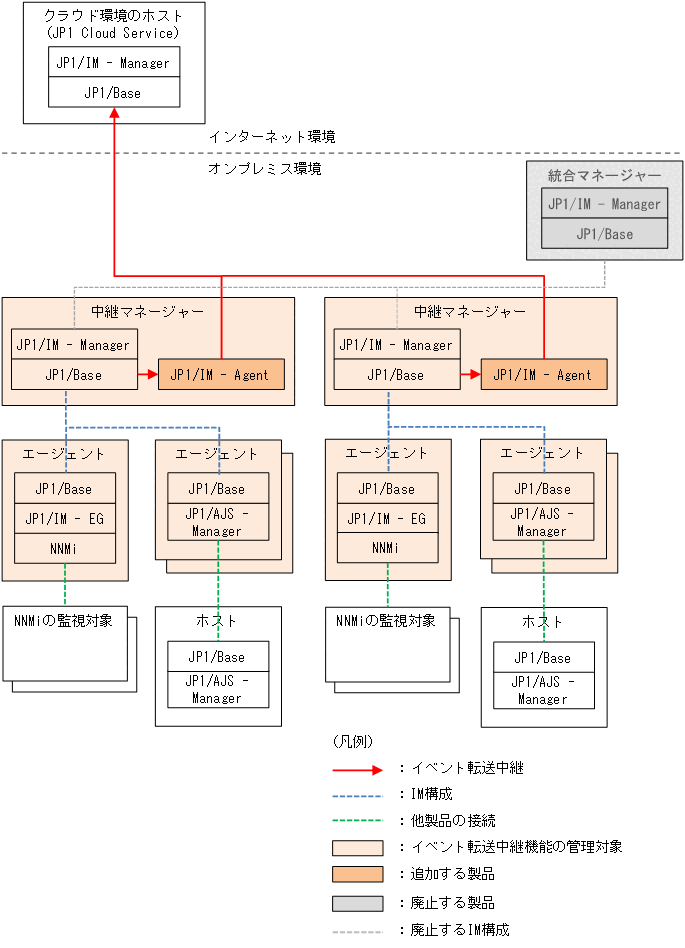

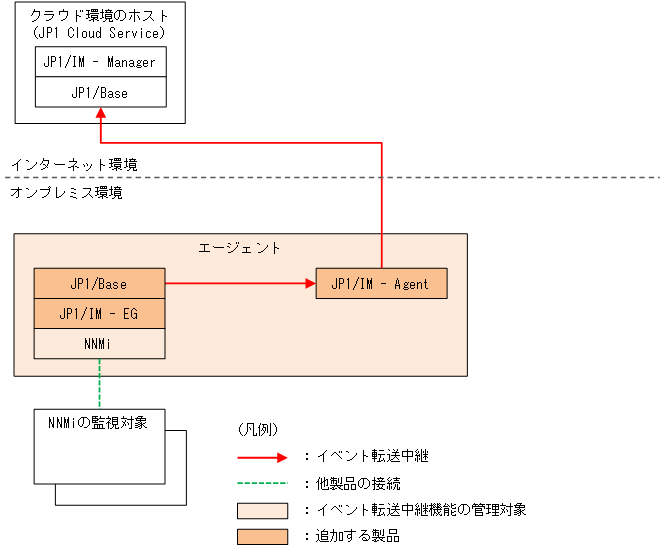

(c)　ユースケース

(d)　制限事項

• マネージャーホストをイベント転送中継元にする構成の制限事項

  統合マネージャーホストや下位マネージャーホストをイベント転送中継元とする場合，イベント転送中継元で稼働するJP1/IM - Agentは，イベント転送中継元のJP1/IM - Managerではなく，イベント転送中継先のJP1/IM - Managerに接続されます。この場合，イベント転送中継元で稼働するJP1/IM - Agentはイベント転送中継元のJP1/IM - Managerと同居しているとはみなされません。また，JP1/IM - Agentは1つのホストに対して1つしか稼働できないため，イベント転送中継元では，JP1/IM - Managerの機能のうち，JP1/IM - Agentとの同居が前提の機能はすべて使えません。

• 中継先に関する制限事項

  中継先を中継元と同じJP1/Baseサービスにする構成はサポートしません。

(a)　機能概要

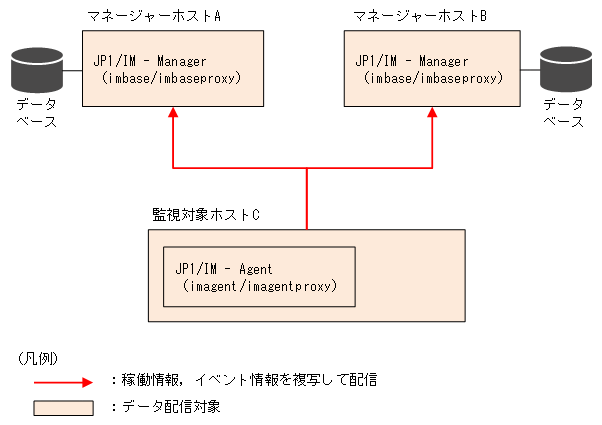

複数マネージャーホストへのデータ配信機能は，JP1/IM - Agentから送信する稼働情報・イベント情報などを複数のJP1/IM - Managerに配信する機能です。

配信先に指定できるJP1/IM - Managerは2つまでです。また，統合エージェント制御基盤は，統合エージェント管理基盤ごとに1対1で起動します。一方をプライマリー，もう一方をセカンダリーと呼びます。

(b)　imagentグループ識別子

複数マネージャーホストへのデータ配信機能を使用する場合，次に示すimagentグループ識別子で，統合エージェント制御基盤のディレクトリや設定ファイルをプライマリー用とセカンダリー用に使い分ける必要があります。

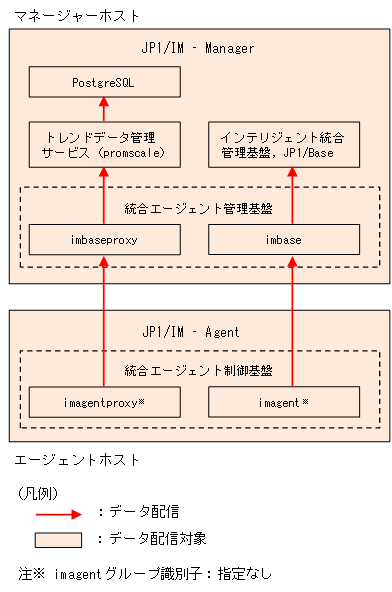

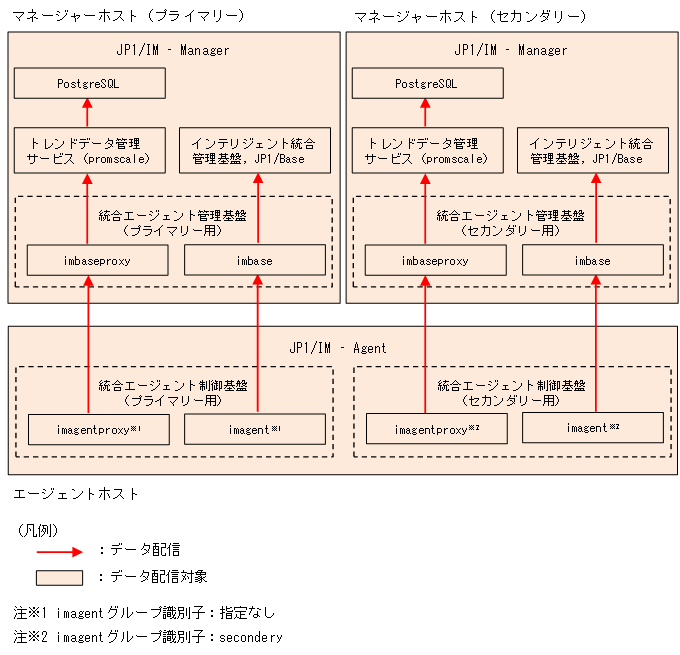

通常構成のimagentグループ識別子とデータ配信機能を使用して2つの統合エージェント管理基盤に接続する構成のimagentグループ識別子を，それぞれ次に示します。

データ配信機能では，次に示す個所でimagentグループ識別子を使用します。

(c)　セカンダリーのサービス起動の設定

ExecStart = "・・・省略・・・/jp1ima/bin/imagent"  -imagid imagentグループ識別子

Description = JP1/IM3-Agent imagentグループ識別子

(d)　統合エージェント制御基盤の設定ファイル

統合エージェント制御基盤の各設定ファイルの設定例を次に示します。

{
  "JP1_BIND_ADDR": "ANY",
  "COM_LISTEN_ALL_ADDR": 0,
  "COM_MAX_LISTEN_NUM": 4,
  "JP1_CLIENT_BIND_ADDR": "ANY",
  "http": {
    "max_content_length": 10,
    "client_timeout": 30
  },
  "immgr": {
    "host": "JP1/IMのマネージャーホスト名",
    "proxy_url": "HTTPプロキシサーバURL",
    "proxy_user": "プロキシサーバ認証ユーザー名",
    "//tls_config": {
      "ca_file": "*** CA certificate file path ***",
      "insecure_skip_verify": false,
      "min_version": "TLSv1_2"
    },
    "imbase": {
      "port": 統合エージェント管理基盤（imbase）の接続ポート
    },
    "imbaseproxy": {
      "port": 統合エージェント管理基盤（imbaseproxy）の接続ポート
    }
  }
  , "immgr_add": {
      "secondary": {
        "host": "JP1/IMのマネージャーホスト名",
        "proxy_url": "HTTPプロキシサーバURL",
        "proxy_user": "プロキシサーバ認証ユーザー名",
        "//tls_config": {
          "ca_file": "*** CA certificate file path ***",
          "insecure_skip_verify": false,
          "min_version": "TLSv1_2"
        },
        "imbase": {
          "port": 統合エージェント管理基盤（imbase）の接続ポート
        },
        "imbaseproxy": {
          "port": 統合エージェント管理基盤（imbaseproxy）の接続ポート
        }
      }
    }
  }

{
  "port": 20726,
  "log": {
     省略
  },
  "action": {
     省略
  },
  "jp1base_forward_receive": {
    "port": 20733
  }
  , "listen_add": {
    "secondary": {
      "port": 統合エージェント制御基盤のリッスンポート,
      "jp1base_forward_receive": {
        "port": JP1/Baseの通信転送用リッスンポート
      }
    }
  }
}

{
  "port": 20727,
  "log": {
    省略
  }
  , "listen_add": {
    "secondary": {
      "port": 統合エージェント制御基盤のリッスンポート
    }
  }
}

(e)　初期シークレット，クライアントシークレット，およびHTTPプロキシパスワードのキー

統合エージェント制御基盤から統合エージェント管理基盤への初回接続に使用する初期シークレット，そのあとに使用するクライアントシークレット，およびHTTPプロキシパスワードのキーは，シークレット管理コマンド（jimasecret）で，「immgr.initial_secret」，「immgr.client_secret」，「immgr.proxy_user.認証ID」のキーでシークレット管理ファイルに登録します。複数マネージャーホストへのデータ配信機能を使用する場合，統合エージェント制御基盤と統合エージェント管理基盤の組み合わせが複数となってキーが不足するため，下記のキーをシークレットのキーとして使用します。

• immgr.initial_secret-imagentグループ識別子

• immgr.client_secret-imagentグループ識別子

• immgr.proxy_user-imagentグループ識別子.認証ID

シークレットのキーの詳細については，マニュアル「JP1/Integrated Management 3 - Manager コマンド・定義ファイル・APIリファレンス」の「jimasecret」（1. コマンド）で，引数（-keyオプション）の説明を参照してください。

(f)　統合エージェント制御基盤以外の各プログラムの送信設定

ユーザーが，統合エージェント制御基盤以外の各プログラムに，セカンダリーの送信設定を追加します。

各プログラムの設定ファイルにセカンダリーの送信設定を追加した設定例を，次に示します。

なお，設定例に含まれる「jp1ima1.example.com」はJP1/IM - Agentインストールホストを示します。

remote_write:
  - url: http://jp1ima1.example.com:20727/ima/api/v1/proxy/service/promscale/write
    remote_timeout: 30s
    send_exemplars: false
    queue_config:
      capacity: 10000
      max_shards: 4
      min_shards: 4
      max_samples_per_send: 3000
      batch_send_deadline: 10s
      min_backoff: 100ms
      max_backoff: 10s
  - url: http://jp1ima1.example.com:21727/ima/api/v1/proxy/service/promscale/write
    remote_timeout: 30s
    send_exemplars: false
    queue_config:
      capacity: 10000
      max_shards: 4
      min_shards: 4
      max_samples_per_send: 3000
      batch_send_deadline: 10s
      min_backoff: 100ms
      max_backoff: 10s

remote_write:
  - url: http://jp1ima1.example.com:21727/ima/api/v1/proxy/service/promscale/write
    write_relabel_configs:
      - source_labels: ['__name__']
        regex: '(node_boot_time_seconds|node_context_switches_total)'
        action: 'drop'

webhook_configs:
  - send_resolved: true
    url: 'http://jp1ima1.example.com:20726/ima/api/v1/proxy/service/imdd/im/api_system/v1/events/transform'
  - send_resolved: true
    url: 'http://jp1ima1.example.com:21726/ima/api/v1/proxy/service/imdd/im/api_system/v1/events/transform'

(g)　論理ホスト構成（クラスタ）で使用する名称について

論理ホスト構成（クラスタ）で，プライマリーとセカンダリーに使用するファイル名を，次に示します。

論理ホスト構成（クラスタ）のサービス定義ファイルで，プライマリーとセカンダリーに使用する設定項目の名称を，次に示します。
