5.4.5　ネットワーク環境の設定例

JP1/IT Desktop Management 2システムで使用されている各マシンの設定例を構成ごとに分けて示します。

〈この項の構成〉

(1)　Windowsの配布管理システムに接続する場合の設定例

Windowsの配布管理システムに接続する場合のシステム構成を図5-4に、環境設定例を図5-5に示します。

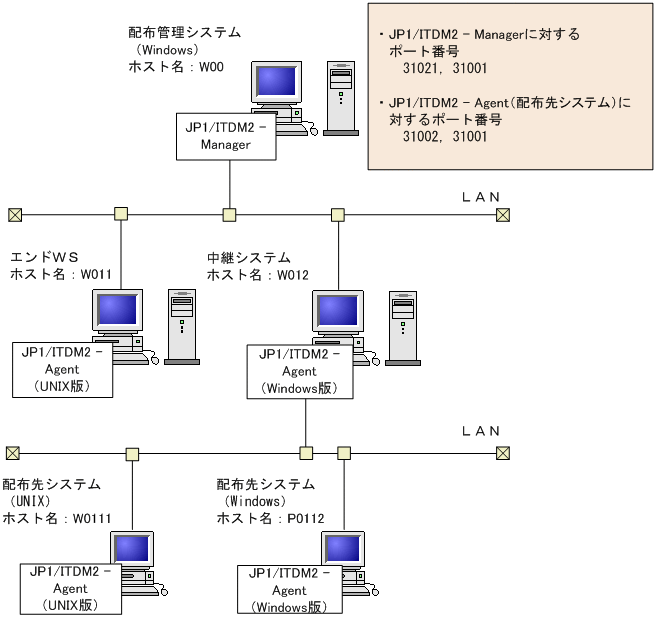

図5‒4　 Windowsの配布管理システムに接続する場合のシステム構成

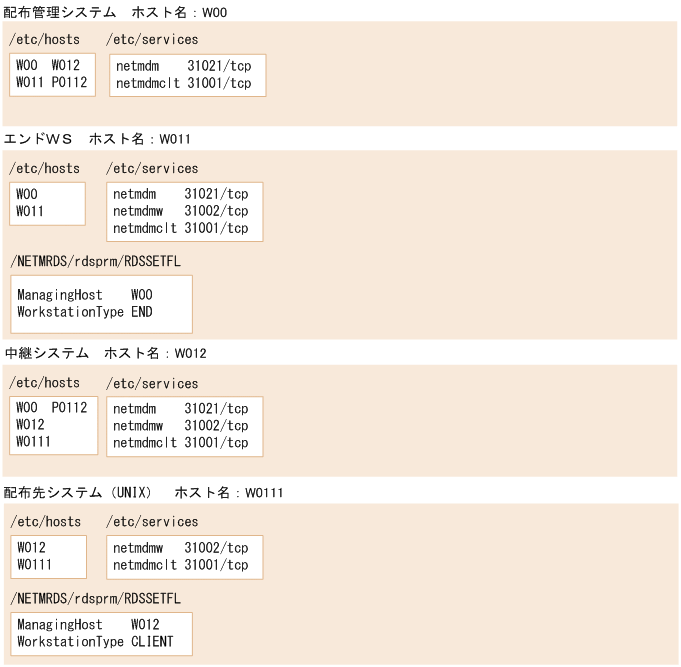

図5‒5　 Windowsの配布管理システムに接続する場合の設定例

配布管理システムと中継システムの間にファイアウォールがある場合のシステム構成を図5-6に、環境設定例を図5-7に示します。

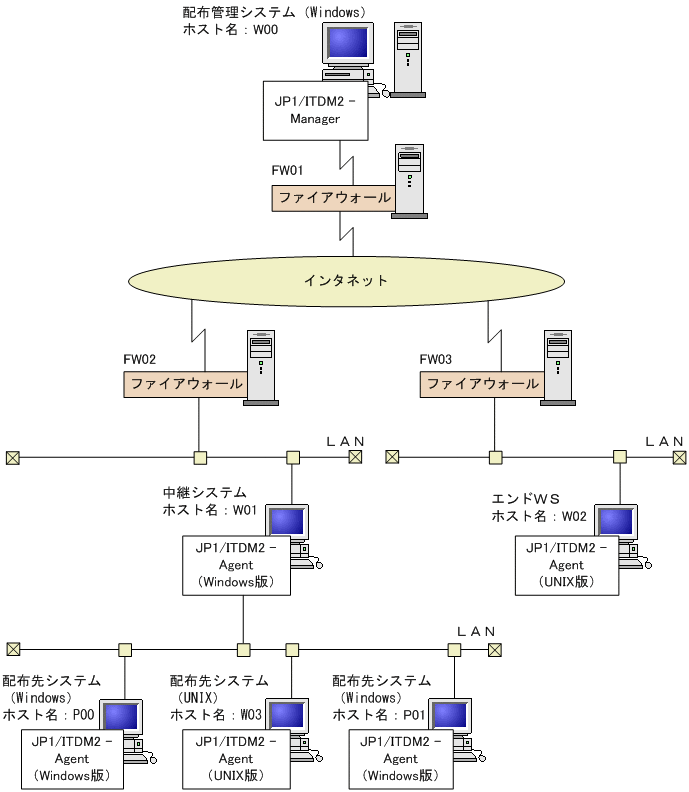

図5‒6　ファイアウォールを使用する場合のシステム構成

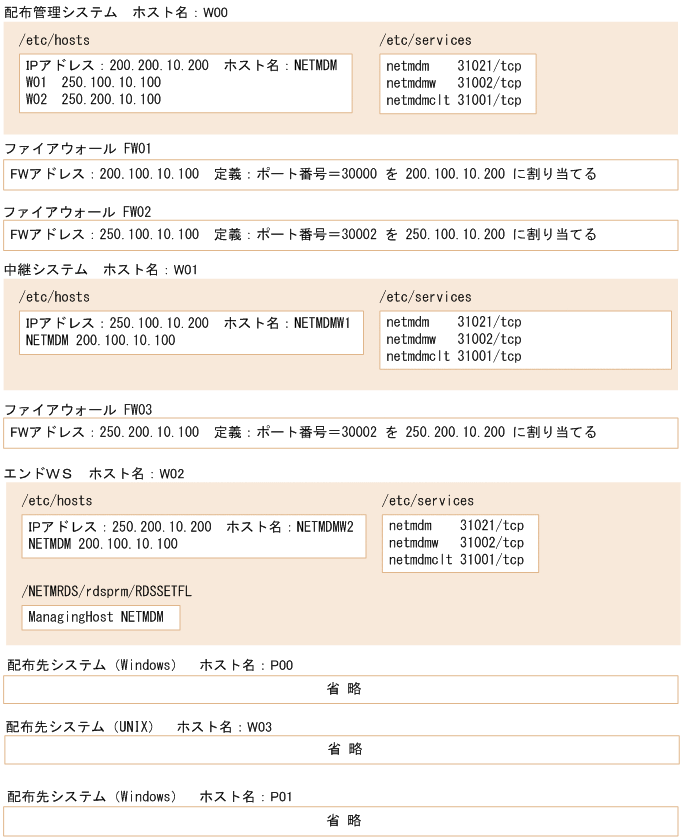

図5‒7　ファイアウォールを使用する場合の設定例
