JP1 Version 12 JP1/IT Desktop Management 2 構築ガイド


3.12 配布時に使用されるネットワーク帯域を制御する手順

管理用サーバから管理対象のコンピュータにソフトウェアやファイルを配布するときに、すべてのネットワーク帯域を使用しないように最大転送速度を設定して、ネットワーク帯域を制御できます。

ITDM互換配布のネットワーク帯域を制御するには:

  1. Administrator権限を持つユーザーでOSにログオンします。

  2. Windowsの[スタート]メニューから[すべてのプログラム]−[JP1_IT Desktop Management 2 - Manager]−[ツール]−[セットアップ]を選択します。

  3. セットアップ画面で[次へ]ボタンをクリックします。

  4. [セットアップの選択]画面で、[設定変更]を選択して[次へ]ボタンをクリックします。

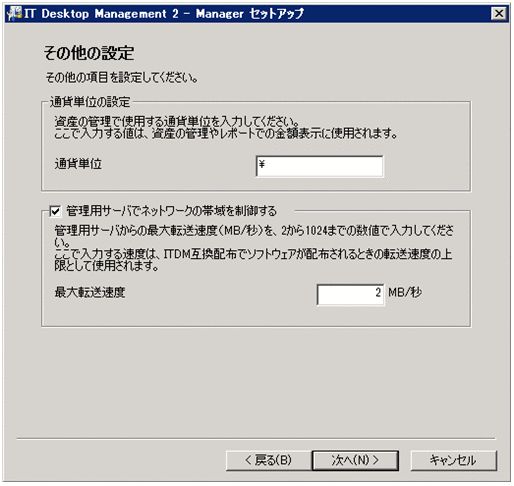

  5. [その他の設定]画面が表示されるまで、[次へ]ボタンをクリックします。

    [図データ]

  6. [管理用サーバでネットワークの帯域を制御する]をチェックして[最大転送速度]を入力し、[次へ]ボタンをクリックします。

  7. [セットアップの確認]画面で設定内容を確認して、[次へ]ボタンをクリックします。

    リモートインストールマネージャ、JP1/IT Desktop Management 2 - Asset Consoleが使用中でないことの確認を促すダイアログが表示されます。確認したあとに、[OK]ボタンをクリックしてください。

    クラスタシステム構成の場合は、ダイアログに表示されたサービスに関連づけされたクラスタリソースをオフラインにしたあとに、[OK]ボタンをクリックしてください。

  8. [リモートインストールマネージャを使用した配布のセットアップ]画面で、[OK]ボタンをクリックします。

    セットアップが開始され、処理中を示すダイアログが表示されます。セットアップが終了すると、[セットアップを終了します]画面が表示されます。

  9. [セットアップを終了します]画面で、[OK]ボタンをクリックします。

ネットワーク帯域が制御されるようになります。

リモートインストールマネージャを使用した配布のネットワーク帯域を制御するには:

  1. JP1/IT Desktop Management 2 - Managerのサービスを停止します。

  2. コンフィグレーションファイルに設定を追加します。

    コンフィグレーションファイル(jdn_rim_distr_bwc.conf)の格納先は次のとおりです。

    JP1/IT Desktop Management 2のインストール先フォルダ\mgr\conf

  3. JP1/IT Desktop Management 2 - Managerのサービスを起動します。

ネットワーク帯域が制御されるようになります。

コンフィグレーションファイルで設定する定義を次の表に示します。

セクション

キー

説明

初期値

省略可否

BandwidthCtrl

Function

リモートインストールマネージャを使用した配布時に流量制御するかどうかを指定します。

  • ON:流量制御する。

  • OFF:流量制御しない。

OFF

必須

SettingN※1

MinIP※2

0.0.0.0〜255.255.255.255の範囲で、IPアドレスの範囲の開始値を指定します。

0.0.0.0

必須

MaxIP

0.0.0.0〜255.255.255.255の範囲で、IPアドレスの範囲の終了値を指定します。

255.255.255.255

必須

MaxTransSpeedKbps

Kbps単位の整数(32※3〜8,388,608※4の範囲)で、最大転送速度を指定します。

15360

必須

注※1 Nは1〜30の数値です。IPアドレスの範囲を複数設定する場合は、Setting1Setting2Setting3のように定義します。なお、IPアドレスの範囲を複数設定する場合、各SettingNセクションのIPアドレスの範囲が重ならないように設定してください。

注※2 MaxIPより小さい値を指定します。MaxIPの値より大きい値を指定した場合、そのSettingNセクションの設定は無効になります。

注※3 KB単位に換算すると4KB/秒です(32 ÷ 8(bit) = 4)。

注※4 KB単位に換算すると1,048,576KB/秒です(8388608 ÷ 8(bit) = 1048576)。MB単位に換算すると1,024MB/秒です(8388608 ÷ 8(bit) ÷ 1024 = 1024)。

コンフィグレーションファイルの設定例を次に示します。

管理用サーバが属するLAN全体のネットワーク帯域の流量制御をする場合
[BandwidthCtrl]
Function=ON

[Setting1]
MinIP=0.0.0.0
MaxIP=255.255.255.255
MaxTransSpeedKbps=1024
特定のネットワーク帯域の流量制御をする場合
[BandwidthCtrl]
Function=ON

[Setting1]
MinIP=192.168.0.0
MaxIP=192.168.0.255
MaxTransSpeedKbps=1024

[Setting2]
MinIP=192.168.100.0
MaxIP=192.168.100.255
MaxTransSpeedKbps=320

コンフィグレーションファイルについての注意事項を次に示します。

ヒント

リモートインストールマネージャを使用した配布機能での流量制御の適用状況は、管理用サーバ起動時に出力されるMAIN.LOGファイルかWindowsイベントログのメッセージで確認できます。

ヒント

次の場合、流量制御されません。

  • リモートコレクト機能によるファイルの収集

  • マルチキャスト配布を設定した場合の配布
