4.4.15　NAT環境構成

(1)　内部ネットワークに管理用中継サーバを設置する構成

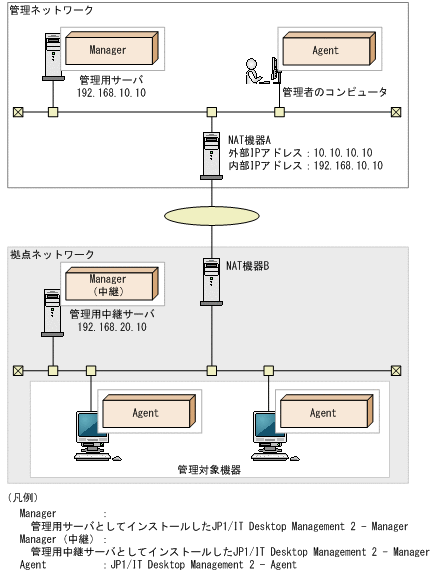

内部ネットワークに管理用中継サーバを設置する構成について説明します。

• 管理用サーバと同じネットワーク（以下、管理ネットワーク）のNAT機器（以下、NAT機器A）の設定によって、管理用サーバの内部IPアドレスを外部ネットワークのIPアドレスに静的に割り当ててください。

• 管理用中継サーバの配下の管理対象機器に操作（メッセージ通知、最新の機器情報取得など）をする必要があるときは、管理用中継サーバの管理画面から操作してください。

• 管理ネットワークのリモートインストールマネージャから管理用中継サーバに接続することはできません。

内部ネットワークに管理用中継サーバを設置する場合の設定

管理用中継サーバのセットアップ

管理用中継サーバのセットアップで次の設定値を設定してください。管理用中継サーバのセットアップについては、マニュアル「JP1/IT Desktop Management 2 構築ガイド」の、管理理用中継サーバをセットアップする手順の説明を参照してください。

項目	設定値
上位接続先	管理用サーバの外部IPアドレス、または管理用サーバの外部IPアドレスに解決されるホスト名

管理用中継サーバのエージェント設定

管理用中継サーバの管理画面で管理対象機器に割り当たるエージェント設定を次の設定値に設定してください。エージェントの設定については、マニュアル「JP1/IT Desktop Management 2 運用ガイド」のエージェント設定の管理の説明を参照してください。

項目	設定値
管理用サーバ	管理用中継サーバのIPアドレス、または管理用中継サーバのIPアドレスに解決されるホスト名
リモートインストールマネージャを使用した配布用の上位システム	管理用中継サーバのIPアドレス、または管理用中継サーバのIPアドレスに解決されるホスト名

内部ネットワークに管理用中継サーバを設置する場合の設定例

IPアドレスの設定

項目	設定値
管理用サーバのIPアドレス（外部ネットワーク）	10.10.10.10
管理用サーバのIPアドレス（内部ネットワーク）	192.168.10.10
管理用中継サーバのIPアドレス（内部ネットワーク）	192.168.20.10

管理用中継サーバのセットアップ

項目	設定値
上位接続先	10.10.10.10

管理用中継サーバのエージェント設定

項目	設定値
管理用サーバ	192.168.20.10
リモートインストールマネージャを使用した配布用の上位システム	192.168.20.10

ページの先頭へ

(2)　内部ネットワークに中継システムを設置する構成

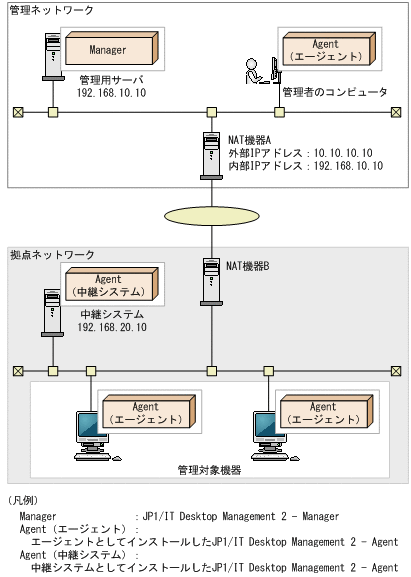

内部ネットワークに中継システムを設置する構成について説明します。

• 管理用サーバと同じネットワーク（以下、管理ネットワーク）のNAT機器（以下、NAT機器A）の設定によって、管理用サーバの内部IPアドレスを外部ネットワークのIPアドレスに静的に割り当ててください。

• 管理ネットワークと異なるネットワークの管理対象機器に対する操作（メッセージ通知、最新の機器情報取得など）やネットワーク制御は、ポーリングのタイミングで行われます。

• 管理ネットワークと異なるネットワークの管理対象機器をエージェントレス管理することはできません。

• インベントリ情報の通知などは管理対象機器と管理用サーバの間で直接通信が発生します。通信負荷を抑えるには管理用中継サーバの設置を検討してください。

内部ネットワークに中継システムを設置する場合の設定

管理用サーバのエージェント設定

管理用サーバの管理画面で管理対象機器に割り当たるエージェント設定を次の設定値に設定してください。エージェントの設定については、マニュアル「JP1/IT Desktop Management 2 運用ガイド」のエージェント設定の管理の説明を参照してください。

項目	設定値
管理用サーバ	管理用サーバの外部IPアドレス、または管理用サーバの外部IPアドレスに解決されるホスト名
リモートインストールマネージャを使用した配布用の上位システム	中継システムのIPアドレス、またはホスト名

中継システムのセットアップ

中継システムのセットアップで次の設定値を設定してください。中継システムのセットアップについては、マニュアル「JP1/IT Desktop Management 2 構築ガイド」の、中継システムをセットアップする手順の説明を参照してください。

項目	設定値
上位システムと通信する	チェックする
ホスト名またはIPアドレス	管理用サーバの外部IPアドレス、または管理用サーバの外部IPアドレスに解決されるホスト名

内部ネットワークに中継システムを設置する場合の設定例

IPアドレスの設定

項目	設定値
管理用サーバのIPアドレス（外部ネットワーク）	10.10.10.10
管理用サーバのIPアドレス（内部ネットワーク）	192.168.10.10
中継システムのIPアドレス（内部ネットワーク）	192.168.20.10

管理用サーバのエージェント設定

項目	設定値
管理用サーバ	10.10.10.10
リモートインストールマネージャを使用した配布用の上位システム	192.168.20.10

中継システムのセットアップ

項目	設定値
上位システムと通信する	チェックする
ホスト名またはIPアドレス	10.10.10.10

ページの先頭へ

(3)　内部ネットワークに管理用中継サーバおよび中継システムを設置しない構成

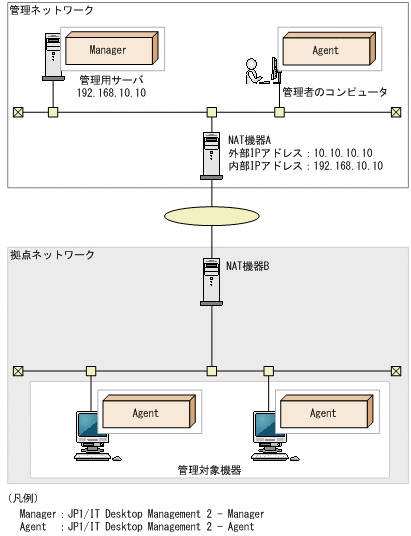

内部ネットワークに管理用中継サーバおよび中継システムを設置しない構成について説明します。

• 管理用サーバと同じネットワーク（以下、管理ネットワーク）のNAT機器（以下、NAT機器A）の設定によって、管理用サーバの内部IPアドレスを外部ネットワークのIPアドレスに静的に割り当ててください。

• 管理ネットワークと異なるネットワークの管理対象機器に対する操作（メッセージ通知、最新の機器情報取得など）やネットワーク制御、配布は、ポーリングのタイミングで行われます。

• 管理ネットワークと異なるネットワークの管理対象機器をエージェントレス管理することはできません。

• 管理用サーバと管理対象機器の間で直接通信が発生します。通信負荷を抑えるには管理用中継サーバまたは中継システムの設置を検討してください。

内部ネットワークに管理用中継サーバおよび中継システムを設置しない場合の設定

管理用サーバのエージェント設定

管理用サーバの管理画面で管理対象機器に割り当たるエージェント設定を次の設定値に設定してください。エージェントの設定については、マニュアル「JP1/IT Desktop Management 2 運用ガイド」のエージェント設定の管理の説明を参照してください。

項目	設定値
管理用サーバ	管理用サーバの外部IPアドレス、または管理用サーバの外部IPアドレスに解決されるホスト名
リモートインストールマネージャを使用した配布用の上位システム	管理用サーバの外部IPアドレス、または管理用サーバの外部IPアドレスに解決されるホスト名

内部ネットワークに管理用中継サーバおよび中継システムを設置しない場合の設定例

IPアドレスの設定

項目	設定値
管理用サーバのIPアドレス（外部ネットワーク）	10.10.10.10
管理用サーバのIPアドレス（内部ネットワーク）	192.168.10.10

管理用サーバのエージェント設定

項目	設定値
管理用サーバ	10.10.10.10
リモートインストールマネージャを使用した配布用の上位システム	10.10.10.10

ページの先頭へ

(4)　NAT環境の注意事項

リモートコントロールをNAT環境で運用する場合、次の注意事項があります。

• コントローラの機器から操作対象のコンピュータに接続できず、操作対象のコンピュータからコントローラの機器が接続可能な場合、操作対象のコンピュータからコントローラに接続要求を実行してください。

ネットワーク制御をNAT環境で運用する場合、次の注意事項があります。

• 複数のネットワークが存在する環境ではそれぞれのネットワークで同じIPアドレスの機器が複数存在することがあります。そのような環境では、ネットワーク接続可否の判定形式を［IPアドレス］にすると、業務に使用している機器の接続が意図しないで遮断されるなど、トラブルにつながるおそれがあります。ネットワーク接続可否の判定形式を［MACアドレス］または［MACアドレス＋IPアドレス］にすることをお勧めします。
