2.9.1 ネイティブエージェントアダプターの機能
ネイティブエージェントアダプターは，ネイティブエージェントとSNMPエージェントを接続するためのアダプター機能です。この機能を使用すると，ネイティブエージェントが提供するMIBオブジェクトと，mib-2配下にあるsystemおよびsnmp以外のグループのMIBもSNMPを通じて取得できます。ネイティブエージェントアダプターとネイティブエージェントの間は，IPv4ループバックアドレス宛てにSNMPv1またはSNMPv2cで通信します。SNMPマネージャーからSNMPエージェントへのSNMP要求がIPv6通信の場合も同様です。
ネイティブエージェントから取得するMIBグループは，naa.cnf定義ファイルによって決定されます。詳細については，「6. 定義ファイル」の「構成定義ファイル（naa.cnf）」を参照してください。

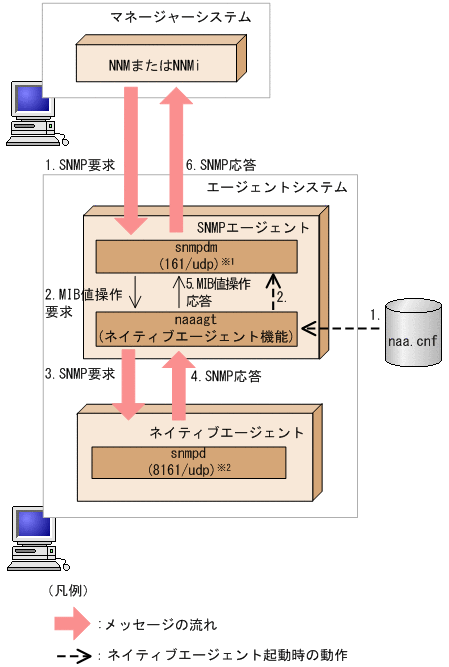

ネイティブエージェントアダプターの動作を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU020300.GIF)
- 注※1 マスターエージェントがSNMP要求受信用ポートとして，次のUDPポートをバインドして起動します。
-
-
SolarisおよびAIXの場合：UDPポート161
-
Linuxの場合：UDPポート22161
-
- 注※2 ネイティブエージェントがSNMP要求受信用ポートとして，次のUDPポートをバインドして起動します。
-
-
SolarisおよびAIXの場合：UDPポート8161
-
Linuxの場合：UDPポート161
-
次に，ネイティブエージェントアダプターの起動時，およびNNMまたはNNMiからのSNMP要求時の動作について説明します。なお，動作の番号は図2-3での番号を示します。
(1) ネイティブエージェントアダプター起動時の動作
操作手順
-
ネイティブエージェントアダプターは起動時にnaa.cnf定義ファイルを読み込む。
-
ネイティブエージェントアダプターは，naa.cnf定義ファイルに指定されたMIBオブジェクトを，ネイティブエージェントアダプターが処理するMIBオブジェクトとして，マスターエージェントに登録する。
(2) NNMまたはNNMiからのSNMP要求時の動作
操作手順
-
NNMまたはNNMiからnaa.cnf定義ファイルに定義したMIBオブジェクトについてのSNMP要求が送信される。
-
マスターエージェントは，MIB値操作要求（リクエスト）をネイティブエージェントアダプターに配信する。
-
ネイティブエージェントアダプターは，SNMP要求をSNMPパケットに再構築して，UDPポート（SolarisおよびAIXの場合は8161，Linuxの場合は161）に送信する。
UDPポートに送信された要求はネイティブエージェントに受信されます。
-
ネイティブエージェントはSNMP応答をネイティブエージェントアダプターに送信する。
ネイティブエージェントにとっては，ネイティブエージェントアダプターはSNMPマネージャーのように働きます。
-
ネイティブエージェントアダプターはマスターエージェントにMIB値操作応答を返す。
-
マスターエージェントは，NNMまたはNNMiにSNMP応答を返す。
ネイティブエージェントアダプターの対象となるネイティブエージェントを次の表に示します。
|
適用OS |
対象となるネイティブエージェント |
|---|---|
|
Solaris |
/usr/sbin/snmpd |
|
AIX |
/usr/sbin/snmpd |
|
Linux※ |
/usr/sbin/snmpd |
- 注※
-
Linuxでは，ネイティブエージェントは，CD-ROMで提供されているか，OSインストール時にインストールするかを選択できます。
