11.1.3　SSOクラスタシステムの論理構成

SSOクラスタシステムの論理構成は，SSOコンソールのユーザ認証方式によって，次の3とおりの構成があります。

それぞれの構成について，SSOクラスタシステムの論理構成を次に説明します。

〈この項の構成〉

(1)　JP1/Baseがない構成

JP1/Baseがない構成のクラスタ環境構成を，次の図に示します。

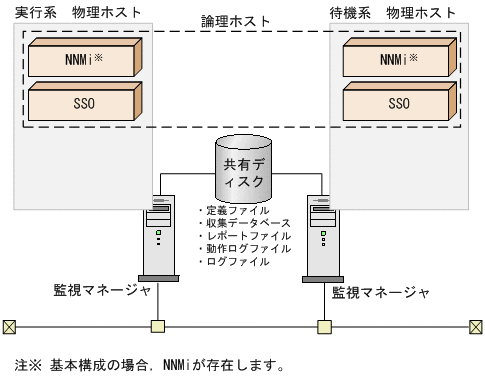

図11‒6　JP1/Baseがない構成のクラスタ環境構成

また，JP1/Baseがない構成で，NNMiまたはユーザが作成したリソースグループにSSOのリソースを追加した場合のリソースグループ概念を，次の図に示します。

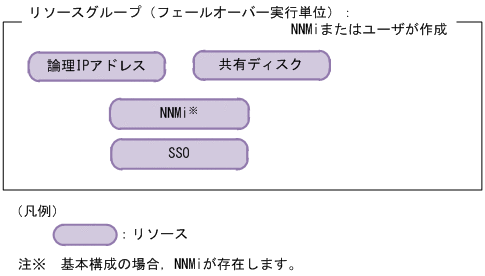

図11‒7　JP1/Baseがない構成のリソースグループ概念

JP1/Baseが物理ホスト上にある構成のクラスタ環境構成を，次の図に示します。

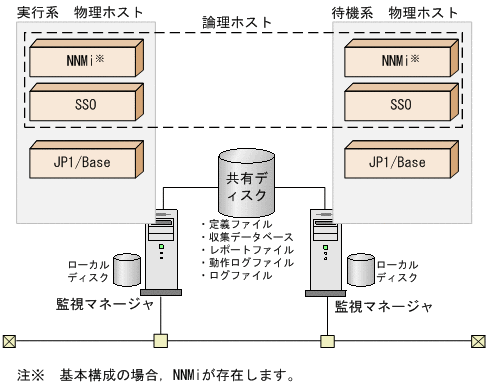

図11‒8　JP1/Baseが物理ホスト上にある構成のクラスタ環境構成

また，JP1/Baseが物理ホスト上にある構成のJP1認証の概念を，次の図に示します。

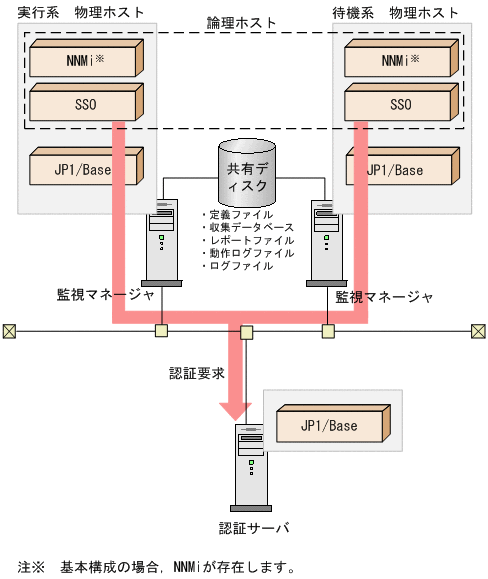

図11‒9　JP1/Baseが物理ホスト上にある構成のJP1認証の概念

物理ホスト上のJP1/Baseを介して認証サーバに接続するため，物理ホスト上のJP1/Baseに対して認証サーバの設定が必要になります。ただし，認証時に，物理ホスト上のJP1/Baseが動作している必要はありません。

なお，リソースグループの構成には，JP1/Baseは含みません。

JP1/Baseが物理ホスト上にある構成のリソースグループ概念を，次の図に示します。

図11‒10　JP1/Baseが物理ホスト上にある構成のリソースグループ概念

JP1/Baseが論理ホスト上にある構成のクラスタ環境構成を，次の図に示します。

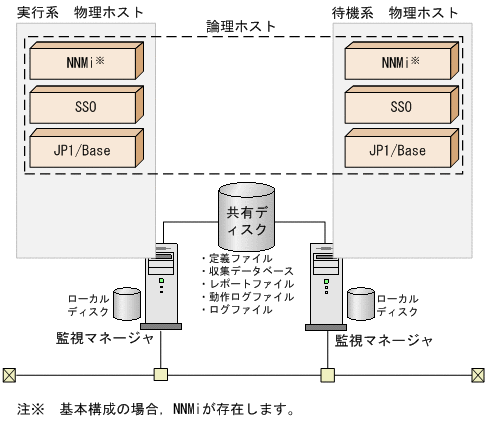

図11‒11　JP1/Baseが論理ホスト上にある構成のクラスタ環境構成

また，JP1/Baseが論理ホスト上にある構成のJP1認証の概要を，次の図に示します。

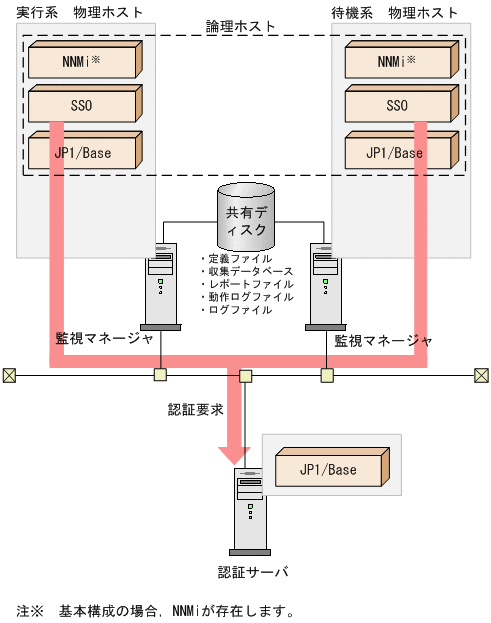

図11‒12　JP1/Baseが論理ホスト上にある構成のJP1認証の概要

論理ホスト上のJP1/Baseに対して認証サーバの設定を実施します。さらに，ssoconsoled動作定義ファイル（ssoconsoled.def）のキー「logical-hostname:」に，論理ホスト名を設定します。デフォルトは「none（物理ホスト設定）」が設定されています。

ssoconsoled動作定義ファイル（ssoconsoled.def）については，「7.3.23　ssoconsoled動作定義ファイル（ssoconsoled.def）」を参照してください。

JP1/Baseが論理ホスト上にある構成のリソースグループ概念を，次の図に示します。

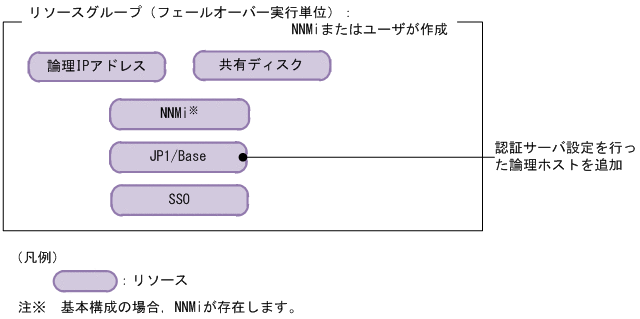

図11‒13　JP1/Baseが論理ホスト上にある構成のリソースグループ概念
