2.2.7　モニタリングの設定

NNMiは，ネットワーク検出によって検出したデバイスを対象として，周期的に監視（モニタリング）を行います。

〈この項の構成〉

(1)　モニタリングとは
(2)　モニタリング定義を参照して監視方法を確認する
(3)　モニタリング定義の設定項目

(1)　モニタリングとは

モニタリングとは，検出したネットワーク上の各ノードが正しく動作しているかを周期的に監視することです。NNMiは，SNMPやICMP（Ping）によって監視対象のデバイスをモニタリングします。監視はデフォルトでは5分周期で行い，監視対象の状態を確認します。

通信と検出およびモニタリングの設定と，通信プロトコルSNMPとICMP（Ping）の関係を次に示します。

設定対象	説明	設定個所	設定項目	デフォルト値
プロトコルの動作	SNMPやICMP（Ping）のプロトコルでの，1通信ごとのタイムアウトやリトライ数を設定します。この設定に基づいて，検出および監視の通信が行われます。	［設定］ワークスペース−［通信の設定］	SNMP	5秒（リトライ数2回）
プロトコルの動作		［設定］ワークスペース−［通信の設定］	ICMP（Ping）	5秒（リトライ数2回）
ネットワーク検出時の動作	検出は，通常は構成が頻繁に変わらないため，日単位で再検出する設定にします。	［設定］ワークスペース−［検出］−［検出の設定］	再検出間隔	1日
ネットワーク状態を監視するときの動作	監視は，障害を迅速に検出するため短い周期にします。ただし，監視負荷を適切にするため，分単位でポーリングする設定にします。	［設定］ワークスペース−［モニタリング］−［モニタリングの設定］	障害ポーリング周期	5分

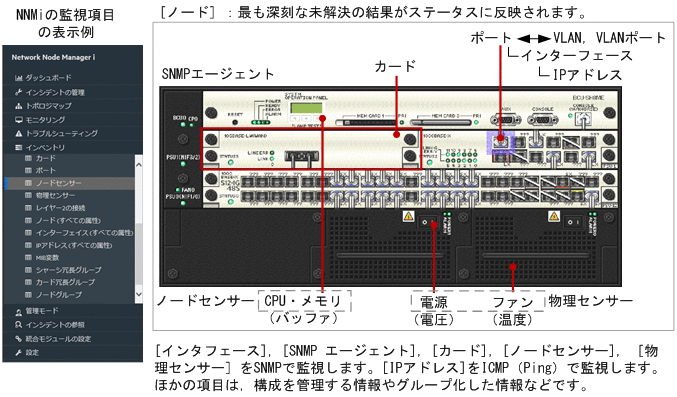

NNMiで監視できる項目は，［インベントリ］ビューに表示されます。NNMiの監視項目とデバイスとの対応を次に示します。

[図データ]

ページの先頭へ

(2)　モニタリング定義を参照して監視方法を確認する

NNMiでは，すぐに監視を始められるように，モニタリング定義が標準で設定されています。このため，モニタリング方法やポーリング周期をカスタマイズしなければ，特に設定を変更する必要はありません。ここでは，監視の仕組みを理解するために，標準のモニタリング定義を参照し，監視方法を確認してみましょう。

操作手順

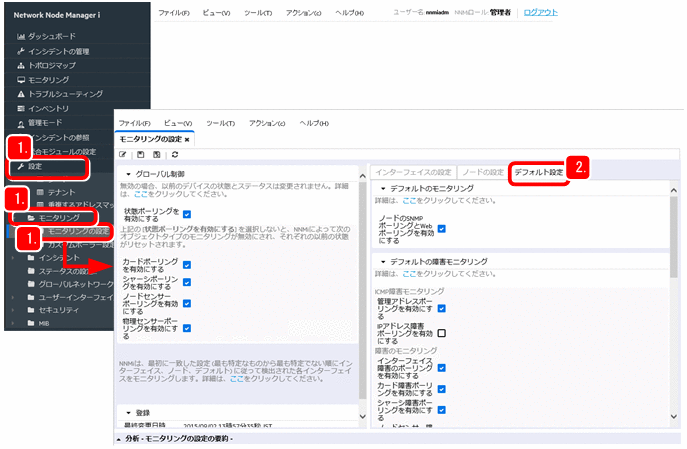

［設定］ワークスペース−［モニタリング］−［モニタリングの設定］を選択します。
［デフォルト設定］タブを選択します。
モニタリングのデフォルトの設定が表示されます。

何を監視する設定になっているか，監視間隔は何分間かなどを確認しましょう。

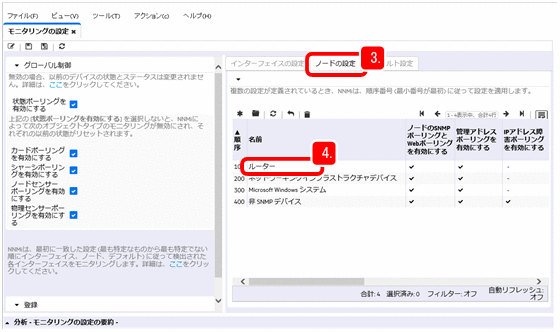

［インタフェースの設定］タブや［ノードの設定］タブを選択して，モニタリングの定義を参照します。
［ノードの設定］タブに定義されているモニタリング定義は次のとおりです。
- ルーター
- ネットワーキングインフラストラクチャデバイス
- Microsoft Windowsシステム
- 非SNMPデバイス
モニタリング定義項目をダブルクリックします。
それぞれのモニタリングの定義が表示されます。

ノードの種類ごとに適切なモニタリング方法が定義されています。監視対象の違いや監視間隔など，それぞれの違いを比較しながら見てみましょう。

次の作業

これで，デフォルトのモニタリング定義を確認できました。次は，インシデントを設定しましょう。

(3)　モニタリング定義の設定項目

NNMiには，ネットワークを監視するための設定として，適切なモニタリング定義が標準で提供されています。モニタリング定義とは，モニタリングするときに実行されるポーリングの種類や周期を定義したものです。このモニタリング定義によって，NNMiを導入後，すぐに適切な方法でネットワーク監視を始めることができます。

監視方法は，［モニタリングの設定］ビューで設定できます。定義できる主なモニタリング定義項目について次に示します。

設定場所	モニタリング定義項目	説明
［グローバル制御］	状態ポーリングを有効にする	SNMPエージェント，インタフェース，およびIPアドレスの稼働状態を監視します。・SNMPエージェント：SNMPで監視・インタフェース：SNMPで監視・IPアドレス：ICMP(Ping)で監視
	カードポーリングを有効にする^※	「カード」の状態を，SNMPで監視します。
	シャーシポーリングを有効にする^※	「シャーシ」の状態を，SNMPで監視します。
	物理センサーポーリングを有効にする^※	「物理センサー」の状態を，SNMPで監視します。
［デフォルト設定］タブ	管理アドレスポーリングを有効にする	管理アドレスに分類した「IPアドレス」を，ICMP(Ping)で監視します。管理アドレスとは，NNMiがそのノードのSNMPエージェントと通信する場合に使用するIPアドレスです。
	IPアドレス障害ポーリングを有効にする	「IPアドレス」を，ICMP(Ping)で監視します。
	インタフェース障害のポーリングを有効にする	「インタフェース」の状態を，SNMPで監視します。
	カード障害ポーリングを有効にする^※	「カード」の状態を，SNMPで監視します。
	シャーシ障害ポーリングを有効にする^※	「シャーシ」の状態を，SNMPで監視します。
	物理センサー障害ポーリングを有効にする^※	「物理センサー」の状態を，SNMPで監視します。
	障害のポーリング間隔	状態の監視を行う周期を指定します。
［ノードの設定］タブ	ネットワーキングインフラストラクチャデバイス	ネットワークの中核機器が対象となります。SNMPデバイスだけでなく，コンポーネント（ファン，電源など）も監視対象として設定されます。
［ノードの設定］タブ	非SNMPデバイス	SNMPに応答がないデバイスは，自動的に非SNMPデバイスとして管理されます。ICMP（Ping）でモニタリングするように設定されるため，死活監視ができます。SNMPへの応答ができるようになったら，SNMPによる管理が開始されます。

注※　カード，シャーシ，および物理センサーは，NNMiがサポートする特定の機種だけで監視できます。
