CDB Tablespace（PD_CDTS）

〈このページの構成〉

機能

CDB Tablespace（PD_CDTS）レコードは，CDBのルート・コンテナが管理するすべてのコンテナのテーブルスペースの容量の状態についての，ある時点での状態を示すパフォーマンスデータが格納されます。テーブルスペースごとに1つのレコードが作られます。このレコードは，複数インスタンスレコードです。

CDB Tablespace（PD_CDTS）レコードとTablespace（PD_PDTS）レコードでは，次の違いがあります。

収集範囲

レコード

監視対象のOracle Database

収集範囲

CDB Tablespace

（CD_CDTS）

CDB構成のルート・コンテナ（CDB$ROOT）

  • Oracleの管理者アカウント（sysおよびsystem）を使用する場合

    ルート・コンテナ（CDB$ROOT）およびルート・コンテナ（CDB$ROOT）が管理するすべてのPDBのパフォーマンスデータ

  • 共通ユーザーを使用する場合

    ルート・コンテナ（CDB$ROOT）のパフォーマンスデータ

CDB構成のPDB

監視対象のPDBのパフォーマンスデータ

非CDB構成

監視対象のOracle Databaseのパフォーマンスデータ

Tablespace

（PD_PDTS）

CDB構成のルート・コンテナ（CDB$ROOT）

ルート・コンテナ（CDB$ROOT）のパフォーマンスデータ

CDB構成のPDB

監視対象のPDBのパフォーマンスデータ

非CDB構成

監視対象のOracle Databaseのパフォーマンスデータ
自動拡張の最大サイズの値

レコード

表領域

自動拡張の最大サイズの値

CDB Tablespace

（CD_CDTS）

永続表領域・一時表領域

表領域に定義した自動拡張の最大サイズとファイル・システムのフリー・スペースのどちらか小さい方を最大とする。

UNDO表領域

表領域に定義した自動拡張の最大サイズを最大とする。

Tablespace

（PD_PDTS）

すべての表領域

表領域に定義した自動拡張の最大サイズを最大とする。

CDB Tablespace（PD_CDTS）レコードで取得するフィールドの関係を次の図で示します。

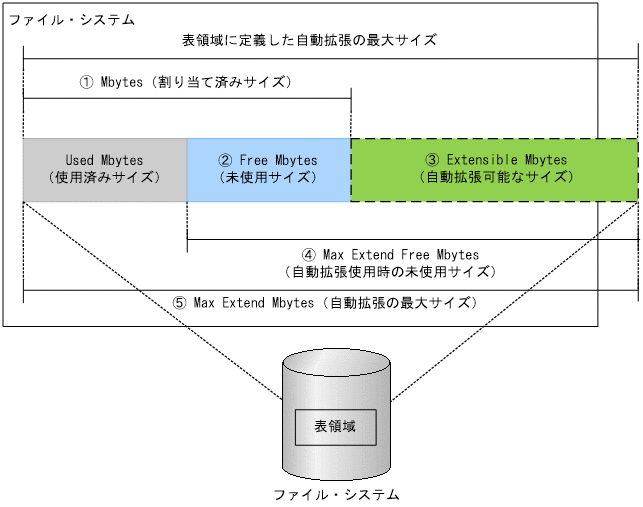

図6‒3　テーブルスペースで取得するフィールドの関係（UNDO表領域以外の場合）

[図データ]

Max Extend Mbytesフィールドの値は，表領域に定義した自動拡張の最大サイズよりもファイル・システムのフリー・スペースが小さい場合，フリー・スペース量から計算した値を表示します。ほかのフィールドは，Max Extend Mbytesフィールドの値をもとに算出しています。

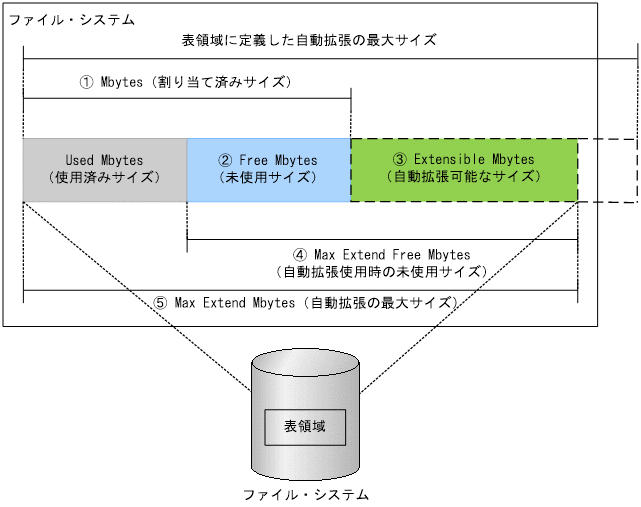

図6‒4　テーブルスペースで取得するフィールドの関係（UNDO表領域の場合）

[図データ]

Max Extend Mbytesフィールドの値は，表領域に定義した自動拡張の最大サイズを表示します。最大サイズが無制限の場合は，Oracle Databaseで設定できる理論上の最大サイズをもとに値を表示します。ほかのフィールドは，Max Extend Mbytesフィールドの値をもとに算出しています。

[図データ]

一時表領域のサイズは未使用サイズ（インスタンス情報のlocaltemp_optionをYにしたときと同じ）で表示します。UNDO表領域のサイズは，インスタンス情報のundospace_optionの指定によって表示が異なります。詳細は，Tablespace（PD_PDTS）レコードの，undospace_optionの影響についての記載を参照してください。

注意

  • CDB Tablespace（PD_CDTS）レコードは，監視対象がOracle Database 12c R2以降の場合だけサポートしています。監視対象がOracle Database 12c R1以前の場合，収集できません。

  • このレコードは，監視対象がCDB構成および非CDB構成のどちらの場合でも収集します。

  • 監視対象がCDB構成の場合，PDBを監視する場合とルート・コンテナ（CDB$ROOT）を監視する場合で収集する対象範囲が異なります。

ページの先頭へ

デフォルト値および変更できる値

項目

デフォルト値

変更可否

Collection Interval

3600

○

Collection Offset

0

○

Log

No

○

LOGIF

空白

○

ページの先頭へ

ODBCキーフィールド

ページの先頭へ

ライフタイム

テーブルスペースの作成から削除まで。

ページの先頭へ

レコードサイズ

ページの先頭へ

フィールド

PFM - View名

（PFM - Manager名）

説明

要約

形式

デルタ

サポートVR

データソース

Auto Extensible

（AUTO_EXTENSIBLE）

表領域の自動拡張が有効かどうかを示す。

有効な場合は「YES」，無効な場合は「NO」。表領域を構成するデータファイルのうち，1つでも自動拡張が有効であれば「YES」。

−

string(3)

No

Oracle 12c R2以降

  • 一時表領域以外の場合

    CDB_DATA_FILES.AUTOEXTENSIBLE

  • 一時表領域の場合

    CDB_TEMP_FILES.AUTOEXTENSIBLE

Block Size

（BLOCK_SIZE）

表領域のブロックサイズ。

−

ulong

No

Oracle 12c R2以降

CDB_TABLESPACES.BLOCK_SIZE

Container ID

（CON_ID）

テーブルスペースが所属するコンテナのID。

−

ushort

No

Oracle 12c R2以降

CDB_TABLESPACES.CON_ID

Contents

（CONTENTS）

表領域の内容。

−

string(21)

No

Oracle 12c R2以降

CDB_TABLESPACES.CONTENTS

Extensible Mbytes

（EXTENSIBLE_BYTES）

自動拡張できる残りのサイズ。メガバイト単位。

自動拡張しない場合，またはすでに最大サイズに達している場合，0。

−

double

No

Oracle 12c R2以降

MAX_BYTES - BYTES

Extensible Mbytes %

（PERCENT_EXTENSIBLE_BYTES）

自動拡張できる残りのサイズの割合。

自動拡張しない場合，またはすでに最大サイズに達している場合，0。

−

double

No

Oracle 12c R2以降

(EXTENSIBLE_BYTES / MAX_BYTES) * 100

Free %

（PERCENT_FREE）

空き領域の割合。

−

double

No

Oracle 12c R2以降

(FREE_BYTES / BYTES) * 100

Free Mbytes

（FREE_BYTES）

空き領域。メガバイト単位。

−

double

No

Oracle 12c R2以降

  • UNDO表領域以外の場合

    CDB_DATA_FILES.BYTES - (CDB_TABLESPACE_USAGE_METRICS.USED_SPACE * CDB_TABLESPACE.BLOCK_SIZE) / (1024 * 1024)

  • UNDO表領域でundospace_option=Yの場合

    (SUM(CDB_FREE_SPACE.BYTES) + SUM(CDB_UNDO_EXTENTS.BYTES) WHERE STATUS='EXPIRED') / (1024 * 1024)

  • UNDO表領域でundospace_option=Nの場合

    (SUM(CDB_FREE_SPACE.BYTES) / (1024 * 1024)

Max Extend Free %

（MAX_PERCENT_FREE）

自動拡張の最大サイズに対する未使用サイズの割合。

自動拡張しない場合，またはすでに最大サイズに達している場合，Free %フィールドと同じ値。

−

double

No

Oracle 12c R2以降

(MAX_FREE_BYTES / MAX_BYTES) * 100

Max Extend Free Mbytes

（MAX_FREE_BYTES）

自動拡張時の未使用サイズ。未使用サイズと自動拡張できるサイズの合計。メガバイト単位。

自動拡張しない場合，またはすでに最大サイズに達している場合，Free Mbytesフィールドと同じ値。

−

double

No

Oracle 12c R2以降

MAX_BYTES - USED_BYTES

Max Extend Mbytes

（MAX_BYTES）

自動拡張の最大サイズ。メガバイト単位。

自動拡張しない場合，またはすでに最大サイズに達している場合，Mbytesフィールドと同じ値。

−

double

No

Oracle 12c R2以降

  • UNDO表領域以外の場合

    (CDB_TABLESPACE_USAGE_METRICS.TABLESPACE_SIZE * CDB_TABLESPACES.BLOCK_SIZE) / (1024 * 1024)

  • UNDO表領域の場合

    SUM(CDB_DATA_FILES.MAXBYTES) / (1024 * 1024)

Mbytes

（BYTES）

テーブルスペース容量。メガバイト単位。

−

double

No

Oracle 12c R2以降

  • ディクショナリ管理永続表領域，ローカル管理永続表領域，またはディクショナリ管理一時表領域の場合

    SUM(CDB_DATA_FILES.BYTES) / (1024 * 1024)

  • ローカル管理一時表領域の場合

    SUM(CDB_TEMP_FILES.BYTES) / (1024 * 1024)

Record Time

（RECORD_TIME）

レコードに格納されたパフォーマンスデータの収集終了時刻。

−

time_t

No

Oracle 12c R2以降

Agent Collector

Record Type

（INPUT_RECORD_TYPE）

レコード名。常に「CDTS」。

−

string(4)

No

Oracle 12c R2以降

Agent Collector

Start Time

（START_TIME）

レコードに格納されたパフォーマンスデータの収集開始時刻。

−

time_t

No

Oracle 12c R2以降

Agent Collector

Status

（STATUS）

テーブルスペースの状態。有効な値は「INVALID（テーブルスペースが削除された）」，「OFFLINE」，「ONLINE」および「READ ONLY」。

−

string(9)

No

Oracle 12c R2以降

CDB_TABLESPACES.STATUS

Tablespace Name

（TABLESPACE_NAME）

テーブルスペース名。

−

string(30)

No

Oracle 12c R2以降

CDB_TABLESPACES.TABLESPACE_NAME

Used Mbytes

（USED_BYTES）

使用済み領域。メガバイト単位。

−

double

No

Oracle 12c R2以降

  • UNDO表領域以外の場合

    (CDB_TABLESPACE_USAGE_METRICS.USED_SPACE * CDB_TABLESPACES.BLOCK_SIZE) / (1024 * 1024)

  • UNDO表領域の場合

    BYTES - FREE_BYTES

ページの先頭へ
