付録D.2　ファイアウォールの通過方向

(1)　ファイアウォールの通過方向の設定

ファイアウォールを挟んでPFM - ManagerとPFM - RM for Virtual Machineを配置する場合は，PFM - ManagerとPFM - RM for Virtual Machineのすべてのサービスにポート番号を固定値で設定してください。詳細については，マニュアル「JP1/Performance Management リファレンス」の，ファイアウォールの通過方向について説明している個所を参照してください。

ページの先頭へ

(2)　PFM - RM for Virtual MachineとVMwareの通信時のファイアウォール通過方向

VMwareの情報を収集するために，PFM - RM for Virtual MachineはVMwareと通信する必要があります。そのため，ファイアウォールを挟んでPFM - RM for Virtual MachineとVMwareを配置する場合は，PFM - RM for Virtual Machineホストの監視対象設定時に指定したポート番号でファイアウォールを通過させるようにしてください。PFM - RM for Virtual MachineとVMwareの通信方向は次のとおりです。

通過方向
PFM - RM for Virtual Machine（Remote Monitor Collectorサービス）→VMware

（凡例）

→：左項から右項への通信（コネクション）を開始する方向

なお，監視対象設定項目であるポート番号に指定できる値は次のとおりです。詳細は，「2.1.4(4)　監視対象の設定」を参照してください。

表D‒2　監視対象設定項目であるポート番号に指定できる値

内容	設定項目	設定できる値	デフォルト値
VMware接続先ポート番号	Port	0〜65,535	Port=0※

注※

Port=0の場合，HTTPSを使用した通信のデフォルト値であるPort=443を用います。

ページの先頭へ

(3)　PFM - RM for Virtual MachineとHyper-Vの通信時のファイアウォール通過方向

Hyper-Vの情報を収集するために，PFM - RM for Virtual MachineはWMIを使用して通信します。このため，ファイアウォールを挟んでPFM - RM for Virtual MachineとHyper-Vを配置する場合は，ファイアウォールを通過させる必要があります。

通過方向
PFM - RM for Virtual Machine（Remote Monitor Collectorサービス）→Hyper-V

（凡例）

→：左項から右項への通信（コネクション）を開始する方向

WMIは，DCOMを使用しています。DCOMは動的ポート割り当てを使用しているため，DCOMで使用するポートをファイアウォールで通過させる必要があります。設定方法については，ファイアウォール製品のマニュアルまたはファイアウォール製品の開発元に確認してください。

なお，ほかのWMIやDCOM要求と分離できないため，ファイアウォール経由での使用には適していません。推奨する構成を次に示します。

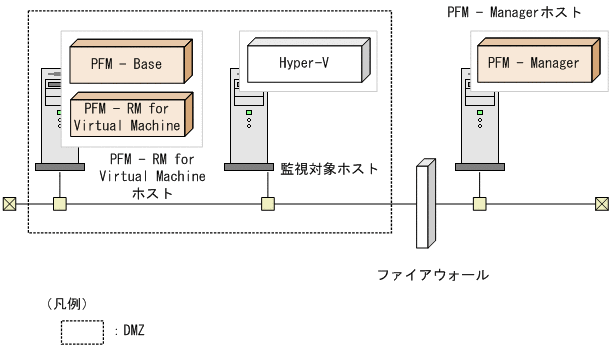

図D‒1　DCOMで使用するポートをファイアウォールで通過させる構成例

ページの先頭へ

(4)　PFM - RM for Virtual MachineとKVMの通信時のファイアウォール通過方向

KVMの情報を収集するために，PFM - RM for Virtual MachineはSSHと通信する必要があります。そのため，ファイアウォールを挟んでPFM - RM for Virtual MachineとKVMを配置する場合は，PFM - RM for Virtual Machineホストの監視対象設定時に指定したポート番号でファイアウォールを通過させるようにしてください。PFM - RM for Virtual MachineとKVMの通信方向は次のとおりです。

通過方向
PFM - RM for Virtual Machine（Remote Monitor Collectorサービス）→KVM

（凡例）

→：左項から右項への通信（コネクション）を開始する方向

なお，監視対象設定項目であるポート番号に指定できる値は次のとおりです。詳細は，「2.1.4(4)　監視対象の設定」を参照してください。

表D‒3　監視対象設定項目であるポート番号に指定できる値

内容	設定項目	設定できる値	デフォルト値
KVMのSSH接続先ポート番号	Port	0〜65,535	Port=0※

注※

Port=0の場合，SSHを使用した通信のデフォルト値であるPort=22を用います。

ページの先頭へ

(5)　PFM - RM for Virtual MachineとDocker Engineの通信時のファイアウォール通過方向

Docker環境の情報を収集するために，PFM - RM for Virtual MachineはDocker Engineと通信する必要があります。このため，ファイアウォールを挟んでPFM - RM for Virtual MachineとDocker環境を配置する場合は，PFM - RM for Virtual Machineホストの監視対象設定に指定したポート番号でファイアウォールを通過させるようにしてください。PFM - RM for Virtual MachineとDocker Engineの通信方向は次の通りです。

通過方向
PFM - RM for Virtual Machine（Remote Monitor Collectorサービス）→Docker Engine

（凡例）

→：左項から右項への通信（コネクション）を開始する方向

なお，監視対象設定項目であるポート番号に指定できる値は次のとおりです。詳細は，「2.1.4(4)　監視対象の設定」を参照してください。

表D‒4　監視対象設定項目であるポート番号に指定できる値

内容	設定項目	設定できる値	デフォルト値
Docker Engine接続先ポート番号	Port	0〜65,535	Port=0※

注※

Port=0の場合，Docker環境の情報は収集できません。必ずDocker Engineのポート番号を指定してください。

ページの先頭へ

(6)　PFM - RM for Virtual MachineとPodman環境の通信時のファイアウォール通過方向

Podman環境の情報を収集するために，PFM - RM for Virtual MachineはSSHと通信する必要があります。そのため，ファイアウォールを挟んでPFM - RM for Virtual MachineとPodman環境を配置する場合は，PFM - RM for Virtual Machineホストの監視対象設定時に指定したポート番号でファイアウォールを通過させるようにしてください。PFM - RM for Virtual MachineとPodman環境の通信方向は次のとおりです。

通過方向
PFM - RM for Virtual Machine（Remote Monitor Collectorサービス）→Podman環境

（凡例）

→：左項から右項への通信（コネクション）を開始する方向

なお，監視対象設定項目であるポート番号に指定できる値は次のとおりです。詳細は，「2.1.4(4)　監視対象の設定」を参照してください。

表D‒5　監視対象設定項目であるポート番号に指定できる値

内容	設定項目	設定できる値	デフォルト値
Podman環境のSSH接続先ポート番号	Port	0〜65,535	Port=0※

注※

Port=0の場合，SSHを使用した通信のデフォルト値であるPort=22を用います。

ページの先頭へ

(7)　PFM - RM for Virtual MachineとVirtageの通信時のファイアウォール通過方向

Virtageの情報を収集するために，PFM - RM for Virtual MachineはVirtageホストとUDPプロトコルで通信します。このため，ファイアウォールを挟んでPFM - RM for Virtual MachineとVirtageホストを配置する場合は，ファイアウォールを通過させる必要があります。

ポート番号	プロトコルの種類	通信種別	通過方向
623	UDP	ユニキャスト	Virtage情報収集コマンド→Virtage
自動（Anyポート）			Virtage情報収集コマンド←Virtage

（凡例）

→：左項から右項への通信（コネクション）を開始する方向

←：右項から左項への通信（コネクション）を開始する方向
