1.6.3 CPUリソースの監視
ここでは，KVMのCPUリソースを監視する方法について説明します。
(1) 概要
KVMシステムでは，複数の仮想マシンで物理サーバ上のCPUを共有します。各仮想マシンに割り当てられるCPUリソースのことを仮想CPUと呼びます。仮想マシン上で稼働するOSは，仮想CPUを通常の物理CPUとして認識します。
物理サーバ上のCPUリソースは，各仮想マシンのCPUリソース要求量に応じて配分されます。ただし，各仮想マシンのCPUリソース要求量の合計が物理サーバ上のCPUリソースを超過する場合，要求量を満たすCPUリソースが配分できないため，仮想CPUリソースが不足します。この場合，仮想マシンの性能が低下します。

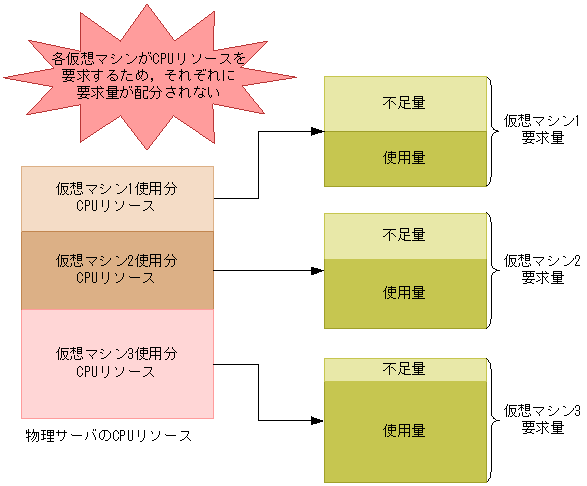

仮想CPUリソースが不足している状態の概念図を，次に示します。
|
|
![[図データ]](GRAPHICS/ZU01501.GIF)
CPUのパフォーマンスデータを監視することで，こうした仮想マシンの性能低下を把握できるため，対策を講じることができます。
また，仮想環境では，メモリー，ディスク，ネットワークインターフェースなど，すべての物理デバイスが仮想化されます。この物理デバイスの仮想化は，CPUによって処理されます。そのため，CPUリソースは，ほかの仮想デバイスのパフォーマンスにも影響する重要なリソースです。
CPUリソースを監視するレコードには，次の4つがあります。レコードの詳細については，「5. レコード」を参照してください。
-
PIレコード
物理サーバのCPUのパフォーマンスデータを監視できます。
-
PI_HCIレコード
物理CPUの各コアのパフォーマンスデータを監視できます。
-
PI_VIレコード
各仮想マシンが利用しているCPUのパフォーマンスデータを監視できます。
-
PI_VCIレコード
各仮想CPUのパフォーマンスデータを監視できます。

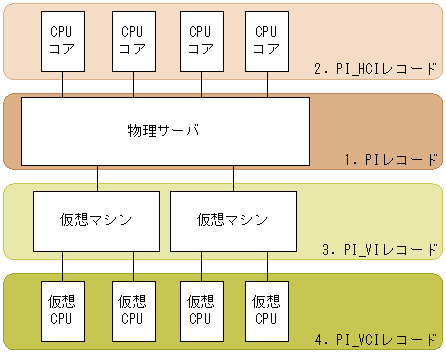

次の図に，それぞれのレコードのパフォーマンスデータ収集範囲を示します。
|
|
![[図データ]](GRAPHICS/ZU01502.GIF)
(2) 監視例

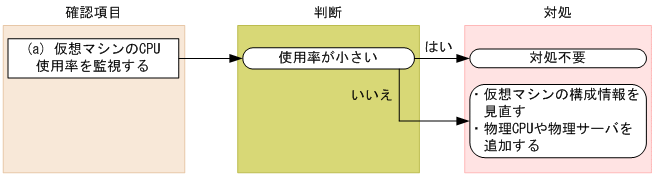

ここでは，仮想マシンvhost1〜3のCPUリソースの監視を例に，CPUリソースが不足する要因と問題への対処方法を説明します。次の図に，ここで取り上げる監視項目と対処の流れを示します。
|
|
![[図データ]](GRAPHICS/ZU01505.GIF)
(a) 仮想マシンのCPU使用率を監視する例
仮想マシンのCPU使用率は，PI_VIレコードのUsed %フィールドで確認できます。

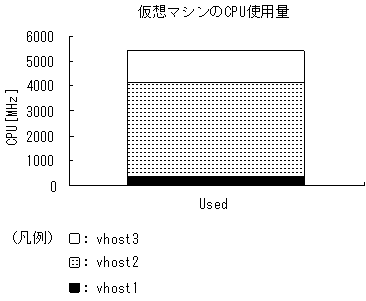

監視例を次に示します。なお，ここでは監視テンプレートのVM CPU Used Statusレポートの表示例を示しています。このレポートのグラフには，仮想マシンのCPU使用量を示すUsedフィールドが表示されます。Used %フィールドを監視する場合は，グラフの下に表示される表の内容を確認してください。
|
|
![[図データ]](GRAPHICS/ZU01589.GIF)
- 確認する監視テンプレートレポート
この例では，vhost2のCPU使用率が大きくなっています。CPU使用率が大きく，仮想マシンの性能が低下している場合は，CPU割り当て数などの仮想環境の構成情報を見直してください。また，問題が解決しない場合は物理CPUの追加や物理サーバの追加を検討してください。
