5.10.3 複合レポートでの注意事項
- 〈この項の構成〉
(1) グラフ種類，グラフオプションについて
「3Dで表示する」のグラフオプションは，常に設定できますが，「集合縦棒/積み上げ縦棒」以外のグラフ種類では無視されます。また，「グリッドを表示する」のグラフオプションは常に設定できますが，最前面のグラフに対してだけ有効です。
(2) グラフの描画順について
複合レポートのグラフは次の順序で描画されます。
-
系列グループ1から順番に描画し，以降の系列グループが上書き描画します。
-
系列グループ内では，系列グループに登録されている登録レポート順に描画し，以降の登録レポートが上書き描画していきます。
-
登録レポート内では，登録レポート内のフィールド順に描画し，以降のフィールドが上書き描画していきます。

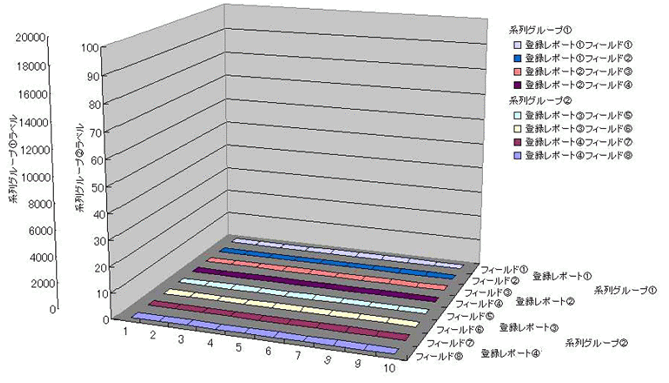

グラフの描画順のイメージを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU111042.GIF)
複合ブックマークの定義では，1.および2.は複合ブックマークの編集時に「系列グループの設定」で描画順序を決定できるため，描画されたグラフが隠れないように設定してください。また，3.についてはレポート定義を新規作成または編集する画面で設定できます。
ただし，「3D集合縦棒／3D積み上げ縦棒」のグラフを含む系列グループと，「折れ線」のグラフを含む系列グループは，系列グループの順序に関わらずどちらかが最前面に表示されます。どちらを最前面に表示するかは，初期設定ファイル（config.xml）の<foregroundCombinationGraph>タグで指定します。
指定内容に応じたグラフの描画順序を次の表に示します。
|
<foregroundCombinationGraph>タグの指定値 |
描画位置 |
|---|---|
|
3DBAR（デフォルト） |
前面側から背面側に向かって，次に示す順序で表示されます。
|
|
LINE |
前面側から背面側に向かって，次に示す順序で表示されます。
|
詳細については，マニュアル「JP1/Performance Management リファレンス」の付録の，初期設定ファイル（config.xml）の<foregroundCombinationGraph>タグについて説明している個所を参照してください。
(3) グラフの横軸（X軸），縦軸（Y軸）について
-
複合レポート全体での共通設定はできません。
複合レポートのY軸は，系列グループごとに自動スケール調整（実データの最大・最小に調整）と，手動スケール調整（最大値，最小値指定）ができます。また，該当する軸ラベルの表示位置も左側，右側から任意に選択できます。
-
複合レポートのX軸は1つの時系列固定です。
対象期間の範囲や収集間隔が異なる場合は，欠損値と見なしてデータ補正されるので，描画が崩れることがあります。また，PDレコードを収集する場合，収集間隔にずれが生じることがあるため，積み上げのグラフを正常に表示できないことがあります。PDレコードの場合は，折れ線グラフで描画することを推奨します。
上記の問題を回避するために，PFM - Web Consoleのオプション機能で，レコードの収集時刻を補正してグラフを表示できます。詳細については，マニュアル「JP1/Performance Management リファレンス」の付録の，初期設定ファイル（config.xml）の<graph-time-correction>タグについて説明している個所を参照してください。
-
複合レポートのY軸目盛の表示順序は，グラフの描画順序に準じます。
複合レポートに含まれる系列グループのうち，最前面に描画される系列グループのY軸目盛が最も内側（グラフに近い側）に描画されます。次いで背面に描画される系列グループのY軸目盛から，順番にその外側に描画されていきます。
(4) レポートのフィールド数について
-
複合レポートでは，レポート内のフィールド数は制限していませんが，フィールド数が多い場合，グラフや凡例が一部またはすべて見えなくなることがあります。その場合，グラフ倍率を上げて表示するか，次の方法で，表示するフィールド数を制限してください（20個程度推奨）。
-
複合ブックマークを編集する画面で表示するレポートを減らす。
-
個々のレポート定義を編集する画面でフィールドを減らし登録レポートを作成し直す。
-
個々のレポート定義を編集する画面でフィルター条件を加えて登録レポートを作成し直す。
-
個々のレポート定義を編集する画面でフィールドの表示名をデフォルトのフィールド名より短く設定し，登録レポートを作成し直す。
また，次の条件を超えると，グラフや凡例が一部またはすべて見えなくなり，凡例が2列以上で表示される場合があります。
-
倍率100%：凡例20行程度
-
倍率200%：凡例30行程度
-
倍率400%：凡例50行程度
-
倍率600%：凡例50行程度
-
倍率800%：凡例70行程度
-
-
複合レポートでは，凡例の文字数が多い場合，凡例の一部が見えなくなることがあります。その場合，グラフ倍率を上げて表示するか，次の方法で，凡例の文字数を制限してください。
-
レポート名を短くし登録レポートを作成し直す。
-
個々のレポート定義を編集する画面で，フィールドの表示名をデフォルトのフィールド名より短く設定し，登録レポートを作成し直す。
-
バインドするエージェント数を減らし登録レポートを作成し直す。
次の条件を超えると，凡例の一部が見えなくなる場合があります。
-
倍率100%：全角50文字程度，半角80文字程度
-
倍率200%：全角80文字程度，半角120文字程度
-
倍率400%：全角110文字程度，半角160文字程度
-
倍率600%：全角140文字程度，半角200文字程度
-
倍率800%：全角160文字程度，半角230文字程度
-
(5) 系列グループの設定について
-
系列グループには必ず1つ以上の登録レポートを設定してください。すべての系列グループに対して登録レポートが1つも設定されていないと，グラフは表示されません。また，ベースラインだけが設定されている場合もグラフは表示されません。
-
複合レポートでは，系列グループ名に設定した文字が多い場合，系列グループ名と凡例の文字が重なる場合があります。この場合，グラフの倍率を上げて表示するか，系列グループ名の文字数を短くしてください。
例えば，系列グループ名の文字数が全角25文字程度または半角30文字程度で，凡例の行数が10行程度のグラフの場合，グラフの倍率が100%のときには文字が重なることがあります。この場合，グラフの倍率を200%以上にして表示すると文字は重なりません。
(6) レポートの対象期間について
レポートの対象期間を「過去〜以内（1時間など）」に設定した場合は，［レポート］画面で［最新情報に更新］を選択すると，現在日時から設定した対象期間でレポートが更新されます。ただし，ベースライン開始日時は変わりません。
対象期間を「レポートの表示時に指定」に設定した場合は，［レポート］画面で［最新情報に更新］を選択しても，設定したレポートの開始／終了日時，およびベースライン開始日時は変わりません。
(7) ベースライン表示期間について
-
ベースライン表示期間の設定［開始日時］は，複合レポート起動時の現在日時から，レポート表示期間の設定［対象期間］および［レポート間隔］に合わせて自動的に決定されます。レポート表示期間の設定［対象期間］および［レポート間隔］を変更した場合は，レポート表示期間の設定［開始日時］に再設定されます。
-
［レポート］画面で［最新情報に更新］を実行すると，［対象期間］の設定によって，レポート表示期間の設定［開始日時］および［終了日時］は変更されることがありますが，ベースライン表示期間の設定［開始日時］は変更されません。
-
複合レポートのグラフの始点・終点は，ベースライン表示期間の設定［開始日時］やベースラインのデータが変更されても影響しません。ただし，同時に表示される登録レポートのデータが1つ（始点と終点が同一となるデータ）である場合は，グラフの始点・終点がベースラインとして収集された範囲になることがあります。また，実際のグラフの表示期間は，レポート表示期間の設定［開始日時］および［終了日時］の範囲内で実在するデータに従い，始点・終点が決定されます。
-
ベースライン表示期間の設定［開始日時］は，ベースラインごとに動作します。複数のフィールドを持ち，かつ各フィールドの開始日時が異なるデータが保持されたベースラインの場合は，ベースライン表示期間の設定［開始日時］に従って，時系列データの最も過去のフィールドデータを始点にして描画されます。それ以外のフィールドの開始日時は，ベースラインが保存されたときのデータを始点にして描画されます。
-
複数のフィールドの開始日時が異なるデータをベースラインとして登録した場合は，ベースライン表示期間の設定［開始日時］に従って，時系列データの最も過去のフィールドデータを始点にして描画されます。このとき，各フィールドの相対的な開始位置は保たれて描画されます。
(8) グラフタイトルの長さについて
グラフタイトルに表示できる文字数は，全角，半角ともに64文字までです。ただし，グラフ倍率が100%の場合に，全角で61文字以上のグラフタイトルを表示すると，改行されることがあります。半角の場合は改行されません。
(9) PDレコードタイプのレコードを表示する場合について
PFM - Web Console 09-50以降で，PDレコードタイプのレコードを複合レポートの集合縦棒または積み上げ縦棒グラフで表示させる場合，次の現象が発生することがあります。
-
レコードの収集間隔にずれが生じた場合に，縦棒の幅が狭く表示される。
-
レコードの収集間隔が1時間以上に設定されている場合，PFM - Web Console 09-10以前と縦棒の表示位置が異なることがある。
このため，PFM - Web Console 09-50以降で，PDレコードタイプのレコードを複合レポートで表示させる場合は，折れ線グラフにすることをお勧めします。
