3.2.3 パフォーマンスデータの管理機能と設定手順

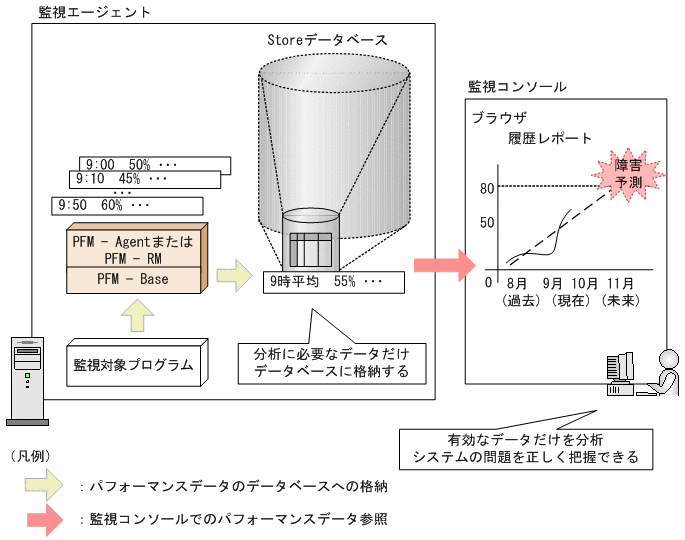

Performance Managementでは，収集したレコードの中でシステムの分析に必要な稼働監視データだけを，必要な間隔でデータベースに格納できます。また，データベースに記録するデータの上限値を設定したり，保存期間を設定したりできるため，一定のリソース内で稼働監視ができます。さらに，監視レコードによっては，稼働監視データを期間ごとの平均値や最大値などの意味のあるデータに要約して，データベースに格納できます。このため，システム管理者はシステムの分析に必要なデータだけを効率良く管理できます。
|
|
![[図データ]](GRAPHICS/ZU104008.GIF)
Performance Managementでは，Storeデータベースへのパフォーマンスデータの記録方法を設定できます。PFM - Web Consoleで設定できる項目を次に示します。
-
収集したパフォーマンスデータをStoreデータベースに記録するかどうか
-
パフォーマンスデータの収集間隔
-
パフォーマンスデータの収集負荷を分散させるためのオフセットの値
-
パフォーマンスデータをStoreデータベースに記録するかしないかの判断条件
-
パフォーマンスデータの保存期間
データの記録方法は，各レコードで異なります。各レコードの記録方法については，各PFM - AgentまたはPFM - RMマニュアルの，レコードについて説明している章（各レコードのデフォルト値と変更できる値）を参照してください。
- ヒント
-
アラームに設定する監視レコードは，必ずしもStoreデータベースに保存する必要はありません。ただし，アラームイベントが発生したときに，その監視レコードの履歴を確認することで，システムの状況を確認できるため，Storeデータベースに保存することをお勧めします。
- 〈この項の構成〉
(1) リアルタイムデータの場合
リアルタイムデータの場合，収集されたパフォーマンスデータはStoreデータベースに格納されません。
(a) リアルタイムデータの収集開始時刻
リアルタイムデータの場合，収集されたパフォーマンスデータはStoreデータベースに格納されません。この場合，パフォーマンスデータの収集開始時刻は，PFM - AgentまたはPFM - RMを起動させた時刻によって決まります。
例を次に示します。
- リアルタイムデータの収集開始時刻の例
-
PFM - Agent for Platform（Windows）のContent Index Detail（PD_CIND）レコードで，パフォーマンスデータの収集間隔を180秒（3分）と設定し，18:31:00にPFM - Agent for Platformを起動させた場合，最初のデータ収集は，18:31:00に開始されます。次のデータ収集は，データの収集間隔である3分後の18:34:00に開始されます。

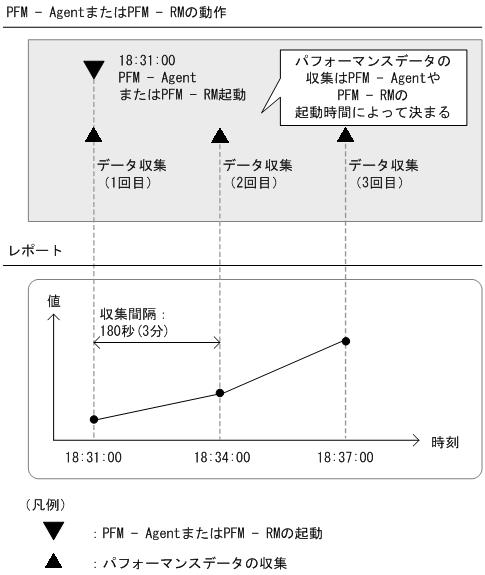

図3‒13 リアルタイムデータの収集開始時刻の例 ![[図データ]](GRAPHICS/ZU104009.GIF)
(b) リアルタイムデータの格納方法
リアルタイムデータはStoreデータベースに格納されません。
(2) 履歴データの場合

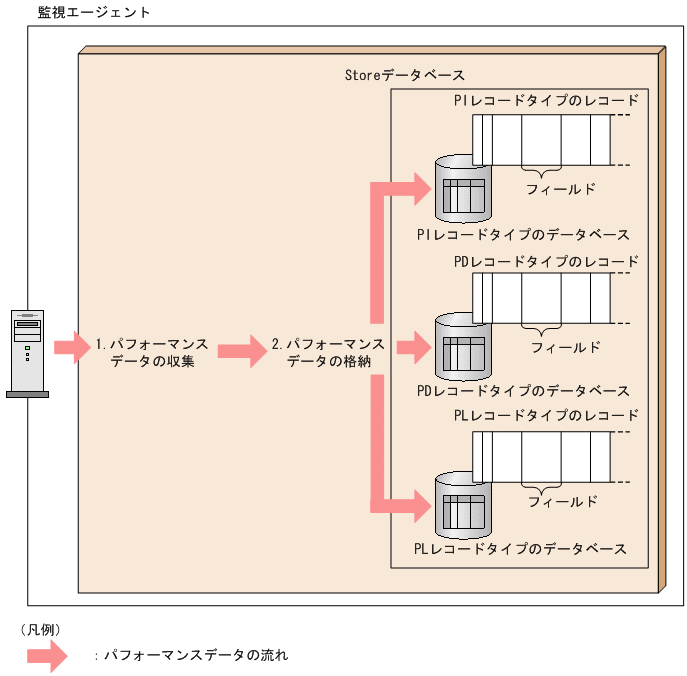

履歴データの場合，収集されたパフォーマンスデータはAgent StoreまたはRemote Monitor StoreサービスによってStoreデータベースに格納されます。
|
|
![[図データ]](GRAPHICS/ZU104010.GIF)
処理の流れを次に示します。
-
パフォーマンスデータの収集
パフォーマンスデータは，監視対象プログラムからAgent CollectorまたはRemote Monitor Collectorサービスによって収集され，レコードの形式で管理されます。
-
パフォーマンスデータの格納
収集されたパフォーマンスデータは，Agent StoreまたはRemote Monitor StoreサービスによってStoreデータベースに格納されます。PIレコードタイプの場合は，収集データを要約したデータが格納されます。PDレコードタイプおよびPLレコードタイプの場合は，収集データがそのまま格納されます。
パフォーマンスデータの収集間隔のデフォルト値は，レコードによって異なります。詳細については，各PFM - AgentまたはPFM - RMマニュアルの，レコードについて説明している章を参照してください。
(a) 履歴データの収集開始時刻
履歴データの場合，パフォーマンスデータの収集開始時刻は，グリニッジ標準時の午前0時0分0秒を基準に，パフォーマンスデータの収集間隔（Collection Interval）と収集開始のオフセット（Collection Offset）の設定値によって決まります。
収集開始時刻の設定手順を次に示します。
-
PFM - AgentまたはPFM - RMの起動時刻をグリニッジ標準時間に変更する。
-
グリニッジ標準時間の00:00にCollection Intervalの値を足していき，手順1で求めた時刻を最初に超える時刻を求める。
-
手順2の時刻を日本時間に変更する。
変更した時刻が収集開始時刻となります。
設定した時刻以降，Collection Intervalの値の間隔で収集されます。
注 Collection Offsetを指定している場合は，手順3で求めた時刻にCollection Offsetの値を足した時刻が収集開始時刻になります。
- 収集開始時刻の設定例1
-
次の条件で設定する場合の例について説明します。
-
Collection Interval=28,800秒（8時間）
-
Collection Offset=0
-
サービス開始時刻：13:00
設定例を次に示します。
-
PFM - AgentまたはPFM - RMの起動時刻をグリニッジ標準時間に変更する。
日本時刻で13:00に起動するので，グリニッジ標準時では4:00起動です。
-
グリニッジ標準時間の00:00にCollection Intervalの値を足していき，手順1で求めた時刻を最初に超える時刻を求める。
Collection Intervalが8時間なので，最初に4:00を超える時刻はグリニッジ標準時08:00です。
-
手順2の時刻を日本時間に変更する。
グリニッジ標準時08:00は，日本時刻で17:00です。これが収集開始時刻となり，この時刻以降8時間間隔（翌日01:00，09:00，17:00・・・）でパフォーマンスデータが収集されます。
-
- 収集開始時刻の設定例2
-
次の条件で設定する場合の例について説明します。
-
Collection Interval=28,800秒（8時間）
-
Collection Offset=60秒（1分）
-
サービス開始時刻：13:00
設定例を次に示します。
-
PFM - AgentまたはPFM - RMの起動時刻をグリニッジ標準時間に変更する。
日本時刻で13:00に起動するので，グリニッジ標準時では4:00起動です。
-
グリニッジ標準時間の00:00にCollection Intervalの値を足していき，手順1で求めた時刻を最初に超える時刻を求める。
Collection Intervalが8時間なので，最初に4:00を超える時刻はグリニッジ標準時08:00です。
-
手順2の時刻を日本時間に変更する。
グリニッジ標準時08:00は，日本時刻で17:00です。
Collection Offsetを指定しているので，17:00にCollection Offsetの値1分を足した17:01が収集開始時刻になります。
この時刻以降8時間間隔（翌日01:01，09:01，17:01・・・）でパフォーマンスデータが収集されます。
-
- 履歴データの収集開始時刻の例
-
PFM - Agent for Platform（Windows）のSystem Overview（PI）レコードで，Collection Intervalの値を43,200秒（12時間），Collection Offsetの値を10秒に設定したとします。
日本時間の8月2日6時27分15秒（グリニッジ標準時の8月1日21時27分15秒）にPFM - AgentまたはPFM - RMを起動させた場合，最初のデータは日本時間の8月2日9時0分10秒（グリニッジ標準時の8月2日0時0分10秒）から収集されます。次のデータは，収集間隔に従って，12時間後の日本時間21時0分10秒（グリニッジ標準時の12時0分10秒）から収集されます。

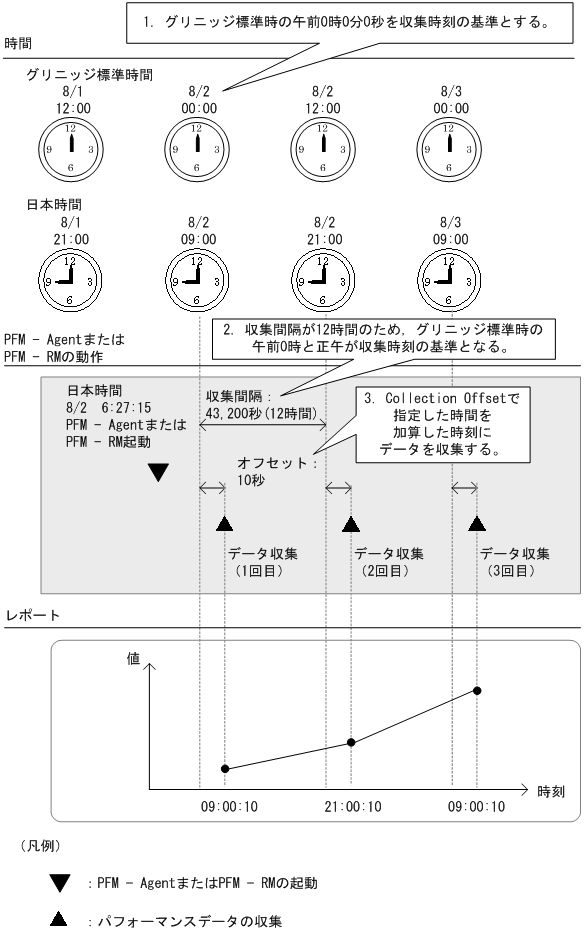

図3‒15 履歴データの収集開始時刻の例 ![[図データ]](GRAPHICS/ZU104011.GIF)
(b) 履歴データの格納方法
PIレコードタイプ，PDレコードタイプ，およびPLレコードタイプのレコードのパフォーマンスデータは，それぞれ次のように格納されます。
-
PIレコードタイプの場合
PFM - Web Consoleの画面で設定した収集間隔ごとにパフォーマンスデータが収集されます。ただし，パフォーマンスデータは，PFM - AgentまたはPFM - RMを起動させてから2回目の収集時以降にStoreデータベースに格納されます。1回目の収集時にはStoreデータベースに格納されません。
-
PDレコードタイプおよびPLレコードタイプの場合
PFM - Web Consoleの画面で設定した収集間隔ごとにパフォーマンスデータが収集されます。パフォーマンスデータは，PFM - AgentまたはPFM - RMを起動させてから1回目の収集時からStoreデータベースに格納されます。
デフォルトの設定では，一部のレコードのパフォーマンスデータしかStoreデータベースに格納されません。Storeデータベースにパフォーマンスデータを格納したい場合，レコードごとにPFM - Web Consoleの画面で設定します。設定方法については，マニュアル「JP1/Performance Management 運用ガイド」の，稼働監視データの管理について説明している章を参照してください。
(3) 差分データの保存について
PIレコードタイプ，PDレコードタイプ，およびPLレコードタイプのレコードの各フィールドには，格納される値が前回の収集データからの差分であるものがあります。この差分データを「デルタ」と呼びます。例を次に示します。
- 差分データを格納する例
-
システム起動時からの累計I/O回数を測定するフィールドの「デルタ」欄が「Yes」の場合，前回の収集時刻から今回の収集時刻の間に発生したI/Oの回数が格納されます。パフォーマンスデータの収集間隔（Collection Interval）を3,600秒（1時間）に設定したとします。
8月2日6時27分15秒（グリニッジ標準時の8月1日21時27分15秒）にPFM - AgentまたはPFM - RMを起動した場合，最初のデータは，日本時間の8月2日7時0分0秒（グリニッジ標準時の8月1日22時0分0秒）から収集されます。次のデータは，日本時間8時0分0秒（グリニッジ標準時の8月1日23時0分0秒）から収集されます。そのあと，日本時間7時0分0秒と8時0分0秒に収集されたデータを基に差分データが作成され，Storeデータベースに格納されます。

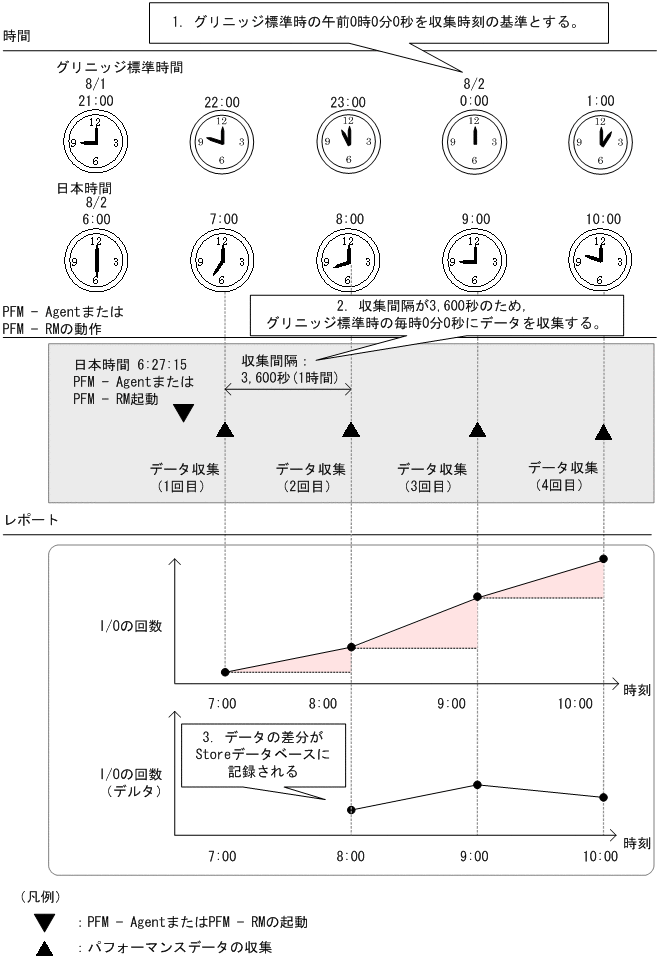

図3‒16 差分データを格納する例 ![[図データ]](GRAPHICS/ZU104012.GIF)
各フィールドの値がデルタ値であるかどうかについては，各PFM - AgentまたはPFM - RMマニュアルのレコードについて説明している章（各レコードのフィールドの表）を参照してください。各レコードのフィールドの表で，「デルタ」欄が「Yes」のフィールドには，前回測定した値との差分が格納されます。
