7.4.2　ノード生成機能

(1)　デフォルトのツリーのSID

システムノードの定義に合致せず，かつプラグインでノードが生成されない場合は，次のデフォルトのツリーのSIDの作成規則に従って，オブジェクトルートノード，およびオブジェクトのツリーノードを生成します。

_ROOT_AllSystems/_SYSTEM_オブジェクトルートノードの種別/_オブジェクトルートノードの種別_オブジェクトルートノードの名前/_CATEGORY_オブジェクトのカテゴリ/_SUBCATEGORY_オブジェクトのサブカテゴリ/_OBJECT_オブジェクトの名前

デフォルトのツリーのSIDを次に示します。

表7‒31　デフォルトのツリーのSID

項番	IM管理ノードタイプ	構造化IDの名称	labelの値	作成条件
1	SYSTEM	構成情報のmeta.objectRoot.defaultSystem.nameの値※ 上記が無い場合は，オブジェクトルートノードの種別	構成情報のmeta.objectRoot.defaultSystem.labelの値※ 上記が無い場合は，値はなし	構成情報のSIDにオブジェクトルートノードの構造化IDを含み，かつ構成情報のmeta.objectRoot.defaultSystem※がある場合
2	オブジェクトルートノードの種別	オブジェクトルートノードの名前	構成情報のlabelの値	構成情報のSIDにオブジェクトルートノードの構造化IDを含む場合
3	CATEGORY	構成情報の付与情報 categoryの値	構成情報の付与情報categoryからIM管理ノードカテゴリ名称定義ファイルで解決された名前	構成情報の付与情報にcategoryが設定されている場合
4	SUBCATEGORY	構成情報の付与情報 subCategoryの名前	なし	構成情報の付与情報にcategory,subCategoryが設定されている場合
5	OBJECT	構成情報のSIDのオブジェクトルートノードよりも下位に並ぶ構造化IDの「種別」と「名称」を連結した名前	構成情報のlabelの値	構成情報のSIDにオブジェクトルートノードの構造化IDを含み，かつそれより下位に構造化IDがある場合

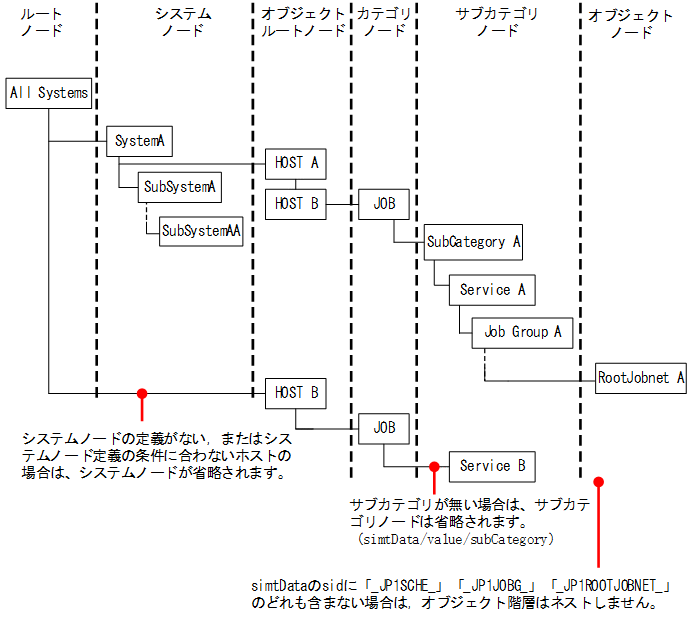

ツリーの構成を次の図に示します。

図7‒4　ツリーの構成

インテリジェント統合管理基盤ではツリーの構成をJSON形式で保持します。これをツリーオブジェクトと呼びます。上記の図のツリーオブジェクトを次に示します。

{
  "meta":{
    "format":"conf",
    "timestamp":"2018-11-11T11:11:11Z"
  },
  "simtData":[
    {"sid":"_ROOT_AllSystem","value":{"target":[],"label":""}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA","value":{"target":[],"resourceGroup":["userA"],"label":"システムA"}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA/_HOST_HostA","value":{"target":[],"label":"ホストA"}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA/_HOST_HostA/_CATEGORY_Job","value":{"target":[],"label":"ジョブ"}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA/_HOST_HostA/_CATEGORY_Job/_SUBCATEGORY_SubCategoryA","value":{"target":[],"label":""}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA/_HOST_HostA/_CATEGORY_Job/_SUBCATEGORY_SubCategoryA/_OBJECT_ServiceA",
        "value":{"target":[],"label":"サービスA"}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA/_HOST_HostA/_CATEGORY_Job/_SUBCATEGORY_SubCategoryA/_OBJECT_ServiceA/_OBJECT_JobGroupA",
        "value":{"target":[],"label":"ジョブグループA"}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA/_HOST_HostA/_CATEGORY_Job/_SUBCATEGORY_SubCategoryA/_OBJECT_ServiceA/_OBJECT_JobGroupA/_OBJECT_RootJobnetA",
        "value":{"target":["_JP1AJS-M_HostA/_HOST_HostA/_JP1SCHE_ServiceA/_JP1JOBG_JobGroupA/_JP1ROOTJOBNET_RootJobnetA"],"label":"ルートジョブネットA"}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA/_SYSTEM_SubSystemA","value":{"target":[],"label":"サブシステムA"}},
    {"sid":"_ROOT_AllSystem/_SYSTEM_SystemA/_SYSTEM_SubSystemA/_SYSTEM_SubSystemAA","value":{"target":[],"label":"サブシステムAA"}},
    {"sid":"_ROOT_AllSystem/_HOST_HostB","value":{"target":["_JP1IM_IMMGR/_JP1BASE_HostB/_HOST_HostB"],"label":"ホストB"}},
    {"sid":"_ROOT_AllSystem/_HOST_HostB/_CATEGORY_Job","value":{"target":[],"label":"ジョブ"}},
    {"sid":"_ROOT_AllSystem/_HOST_HostB/_CATEGORY_Job/_OBJECT_ServiceB",
        "value":{"target":["_JP1IM_IMMGR/_JP1BASE_HostB/_HOST_HostB/_JP1BASEAGT_"],"label":"サービスB"}}
  ]
}

ヒント

simtDataオブジェクトの並び順が，画面での同階層の表示順となります。
