7.2　［ビジュアル監視］画面で監視する

監視オブジェクトの状態は，［ビジュアル監視］画面で監視できます。

監視ツリーの監視範囲設定を有効にしている場合，［ビジュアル監視］画面には，ログインしているJP1ユーザーと同じJP1資源グループが設定されている監視ノードだけが表示されます。ただし，JP1資源グループがJP1_Consoleで，JP1_Console_Admin権限のJP1ユーザーでログインしている場合は，すべての監視ノードが表示されます。

［ビジュアル監視］画面は，次に示す手順で表示できます。

1. 次に示すどちらかの方法で［ビジュアル監視画面を開く］画面を表示する。

   • ［監視ツリー］画面のメニューバーから［表示］−［ビジュアル監視］を選択する。

   • ［監視ツリー］画面のツールバーのをクリックする。

2. ［ビジュアル監視画面を開く］画面で表示したい［ビジュアル監視］画面名を選択し，［OK］ボタンをクリックする。

   監視ツリーの監視範囲設定が有効な場合，表示できる監視ノードが一つもないビジュアル監視画面は，［ビジュアル監視画面を開く］画面の一覧に表示されません。

［ビジュアル監視］画面の表示例を次に示します。

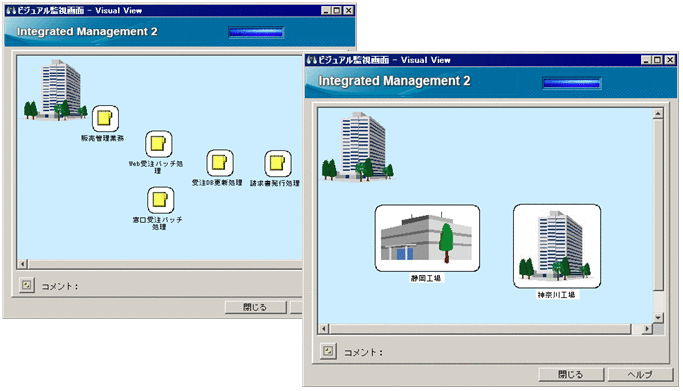

図7‒2　［ビジュアル監視］画面の表示例

〈この節の構成〉

• 7.2.1　［ビジュアル監視］画面から［監視ツリー］画面を呼び出す

• 7.2.2　監視ノードの状態を変更する

• 7.2.3　監視ノードの監視状態を変更する

• 7.2.4　監視ノードを検索する

• 7.2.5　状態変更イベントを検索する

• 7.2.6　監視ノードの属性を表示する

• 7.2.7　ガイド情報を表示する
