9.2.3 構成例3（クラスタ運用，JP1/IM - View接続）

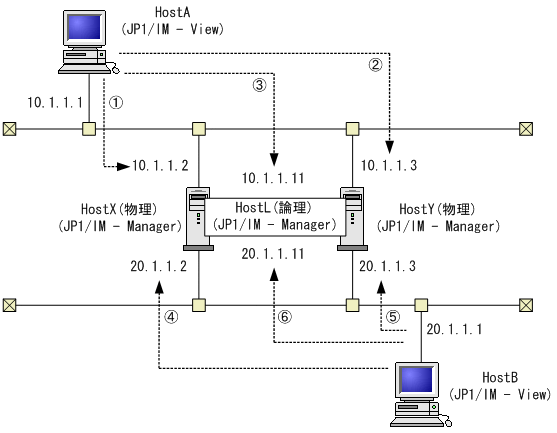

マネージャーが互いにルーティングできない二つのLANに接続され，クラスタ運用されているとき，それぞれのLANからJP1/IM - Viewを接続する場合の例を次に示します。
|
|
![[図データ]](GRAPHICS/CS140300.GIF)
この場合の各ホストの設定を次の表に示します。
|
ホスト名 |
バインド方式 |
jp1host設定 |
|---|---|---|
|
HostX(物理ホスト) |
送信ANY，受信IP |
10.1.1.2，20.1.1.2 |
|
HostY(物理ホスト) |
送信ANY，受信IP |
10.1.1.3，20.1.1.3 |
|
HostL(論理ホスト) |
送信ANY，受信IP |
10.1.1.11，20.1.1.11 |
なお，JP1/Baseの通信設定が必要になります。設定の詳細については，マニュアル「JP1/Base 運用ガイド」のネットワーク構成に応じたJP1/Baseの通信設定の章を参照してください。
|
ホスト名 |
接続 ホスト |
その他条件 |
図中の丸付き 数字との対応 |
|---|---|---|---|
|
HostA |
HostX |
ホスト名HostX→10.1.1.2の変換ができること |
1 |
|
HostY |
ホスト名HostY→10.1.1.3の変換ができること |
2 |
|
|
HostL |
ホスト名HostL→10.1.1.11の変換ができること |
3 |
|
|
HostB |
HostX |
ホスト名HostX→20.1.1.1の変換ができること |
4 |
|
HostY |
ホスト名HostY→20.1.1.2の変換ができること |
5 |
|
|
HostL |
ホスト名HostL→20.1.1.11の変換ができること |
6 |
