13.3.7　JP1/IM - Rule Operationと連携する場合の構成

JP1/IM - ManagerをJP1/IM - Rule Operationと連携して使うと，ルール起動対象イベント（JP1イベント）がシステムで発生したときに，そのことをJP1/IM - Rule Operationに自動通知できます。

この場合のシステム構成例を次に示します。

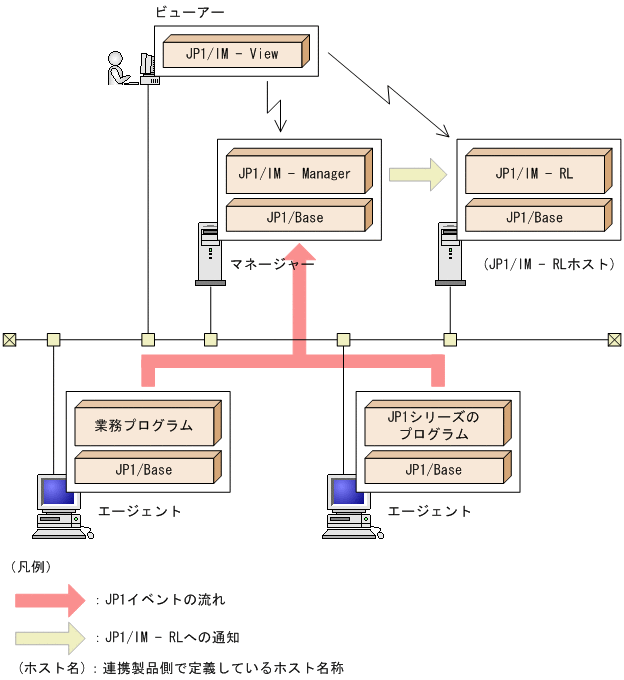

図13‒8　JP1/IM - Rule Operationと連携する場合のシステム構成例

各ホストで必要な製品を次に示します。

ビューアー

• JP1/IM - View

マネージャー

• JP1/IM - Manager

  JP1/IM - Rule Operation連携用の機能を有効にする必要があります。

• JP1/Base

（JP1/IM - RLホスト）

• JP1/IM - Rule Operation

• JP1/Base

エージェント

• 業務プログラム，JP1シリーズのプログラムなど

• JP1/Base

この例では，エージェント上の業務プログラムやJP1シリーズのプログラムの実行状況に関するJP1イベントをマネージャーに転送してJP1/IM - Viewで監視しています。

また，マネージャー上のJP1/IM - Managerは，転送されてきたJP1イベントにルール起動要求イベントがあったときに，ルール起動要求を JP1/IM - Rule Operationに自動通知しています。

ルール起動要求を基にJP1/IM - Rule Operationがルールを起動，実行したかどうかは，JP1/IM - ViewからJP1/IM - Rule Operationにアクセスすることで確認できます。なお，JP1/IM - Rule Operationホストとマネージャーは同一ホストでもかまいません。

重要

JP1/IM - Rule Operationへの通知処理は，通常の自動アクションと同様，システムの階層構成（IM構成）の定義に従って実行されます。

このため，JP1/IM - ManagerとJP1/IM - Rule Operationを別ホストで稼働させる場合，システム構成定義上，JP1/IM - Rule OperationホストをJP1/IM - Managerホストの下位に配置する必要があります。
