13.3.1 基本構成

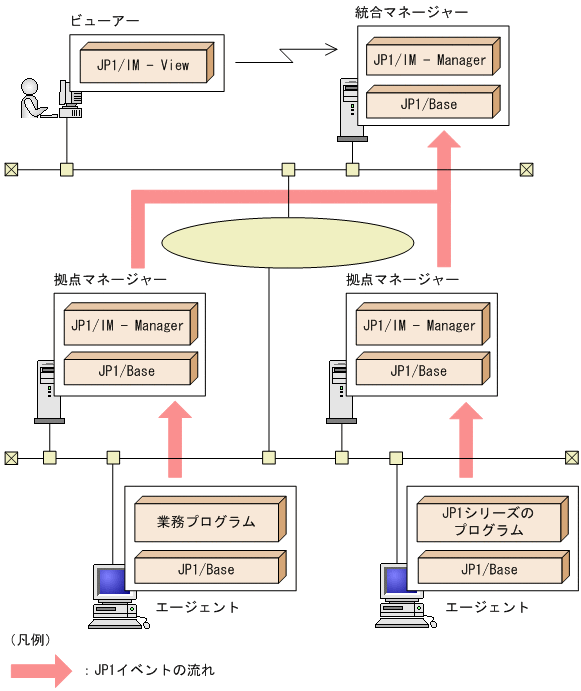

JP1/IMの基本的な構成の例を次に示します。
|
|
![[図データ]](GRAPHICS/CS070200.GIF)
この例は，業務の実行状況を2階層で管理するシステムの構成例です。
各ホストで必要な製品を次に示します。
- 統合マネージャー（最上位のマネージャー）
-
-
JP1/IM - Manager
セントラルコンソール，セントラルスコープおよびIM構成管理を稼働させています。セントラルスコープは，業務とJP1イベントを関連づけて監視する場合に必要です。業務の実行状況などをJP1イベントとして監視するだけであれば，必要ありません。IM構成管理は，IM構成管理DBの設定を有効にしている場合に使用できる機能です。
-
JP1/Base
-
- 拠点マネージャー
-
-
JP1/IM - Manager
-
JP1/Base
-
- 拠点マネージャー
-
-
JP1/IM - Manager
-
JP1/Base
-
- エージェント（業務実行ホスト）
-
-
JP1/Base
各エージェントにJP1/Baseが必要です。JP1/Baseは，JP1イベントの送受信やコマンドの実行などの処理をします。
-
業務実行プログラム（ユーザーアプリケーションプログラム，JP1シリーズのプログラムなど）
-
- ビューアー（システムの監視用ホスト）
-
-
JP1/IM - View
-
この例に示したシステムでは，エージェントでの業務の実行状況などのJP1イベントは，JP1/Baseによって，いったん拠点マネージャーに転送されます。必要に応じて，拠点マネージャーから統合マネージャーへJP1イベントが転送されます。
管理者は，ビューアーのJP1/IM - Viewを通して，統合マネージャーにログインし，システム全体を管理します。
JP1/IMは，多階層の構造を持ったシステムを構成できます。その際には，最上位のマネージャー，中間層のマネージャー，それぞれにJP1/IM - Managerが必要となります。なお，セントラルスコープは，中間層のマネージャーでも稼働させることができます。
- 注意事項
-
同一のエージェントを複数のマネージャーホストから監視することはできません。
