7.2.3　システムの階層構成の表示

IM構成管理では，IM構成管理DBが保持する構成定義情報の内容を，［IM構成管理］画面の［IM構成］ページに表示できます。

統合マネージャーまたは拠点マネージャーからエージェント構成として定義したホスト，およびリモート構成として定義したホストが，［IM構成］ページのツリー表示領域に表示され，システムの階層構成を確認できます。なお，取得した構成定義情報（エージェント構成）が，IM構成管理DBが保持する構成定義情報と不一致の場合，ツリー表示領域でシステムの階層構成がグレー表示となります。この場合，次の方法で不一致になっている構成を一致させてください。

• ［IM構成管理］画面の［操作］−［IM構成取得］で構成定義情報を取得する。

• ［エージェント構成編集］画面の［操作］−［エージェント構成の反映］でエージェント構成を反映する。

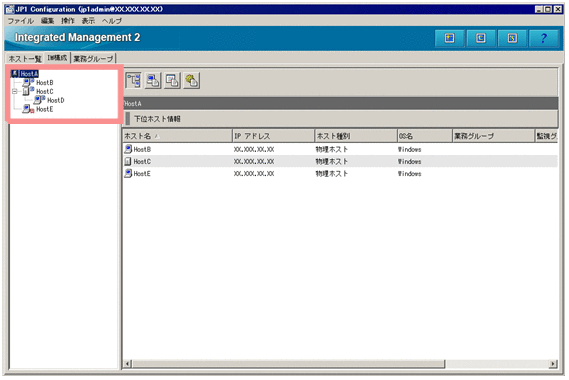

構成定義情報の内容の表示例を次の図に示します。

図7‒9　構成定義情報の内容の表示例（［IM構成管理］画面の［IM構成］ページ）

表示内容については，マニュアル「JP1/Integrated Management 2 - Manager 画面リファレンス」の「5.1.2　［IM構成］ページ」を参照してください。

また，それぞれの構成要素について，次の表に示す情報が表示できます。

表7‒12　システムの階層構成の構成要素と表示内容

構成要素名	下位ホスト情報	基本情報	製品情報	サービス稼働情報
統合マネージャー	○	△	△	△
拠点マネージャー	○	△	△	△
中継マネージャー	○	△	△	△
拠点マネージャー配下のエージェント	×	×	×	×
統合マネージャーまたは中継マネージャー配下のエージェント	×	○	△	△
拠点マネージャ配下のリモートの監視対象ホスト	×	×	×	×
統合マネージャ配下のリモートの監視対象ホスト	×	○	△※	△※

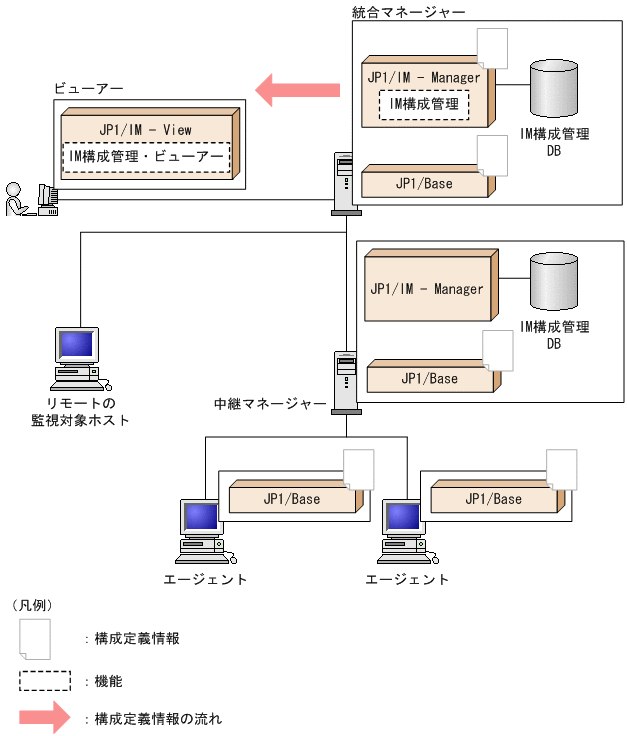

IM構成管理によるシステムの階層構成の表示の流れを，次の図に示します。

図7‒10　IM構成管理によるシステムの階層構成の表示の流れ
