2.1.2 SSL通信解析機能付きリバースプロキシと連携する構成例
クライアントマシンのWebブラウザとJP1/DH - Serverマシンとの間にDMZを確保して，SSL通信解析機能付きのリバースプロキシサーバ※を配置する構成例です。JP1/DH - Serverをインターネットに接続して運用するケースでは，本構成例を参考にネットワーク構成を検討してください。
- 注※
-
JP1/DH Webサーバ（ビルトイン・リバースプロキシサーバ）はJP1/DH - Serverマシンとは別のマシン上で単独で稼働させることができないため，本構成例ではJP1/DH Webサーバ以外のリバースプロキシサーバを使用します。

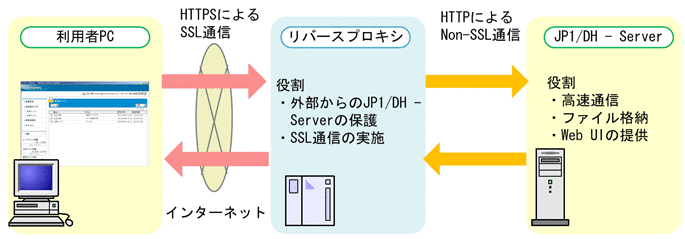

図2‒2 SSL通信解析機能付きリバースプロキシと連携する構成例 ![[図データ]](GRAPHICS/ZU023100.GIF)
- 〈この項の構成〉
(1) 特徴
-
JP1/DH - Serverへのアクセスを，DMZに配置したリバースプロキシサーバからのアクセスだけに制限でき，クライアントマシンがJP1/DH - Serverへ直接アクセスすることを防ぎます。
-
クライアントマシンのWebブラウザとリバースプロキシサーバとの間の通信はHTTPS，リバースプロキシサーバとJP1/DH - Serverとの間はHTTPによる通信となります。
-
負荷の高い，SSL通信の暗号化・複合化処理をJP1/DH - Serverマシンから切り離すことができるため，JP1/DH - Serverマシンのパフォーマンスを高速通信のために最大限に利用することができます。
(2) それぞれのマシンに必要なソフトウェア
それぞれのマシンに必要なソフトウェアは以下のとおりです。
-
クライアントマシン
WebブラウザおよびJP1/DH クライアントプログラムが必要です。
-
リバースプロキシサーバマシン
この構成のリバースプロキシサーバは，クライアントマシンのWebブラウザからのHTTPS通信を解析し，JP1/DH - Serverに対してHTTP通信として転送する機能が必要です。
-
JP1/DH - Serverマシン
JP1/DH - Serverをインストールします。本マシンで必要なソフトウェアは次の通りです。
-
JP1/DH Webアプリケーションサーバ
-
