5.4.3 アクションフローの作成例
(1) リカバリーまたはリトライを行うアクションフロー

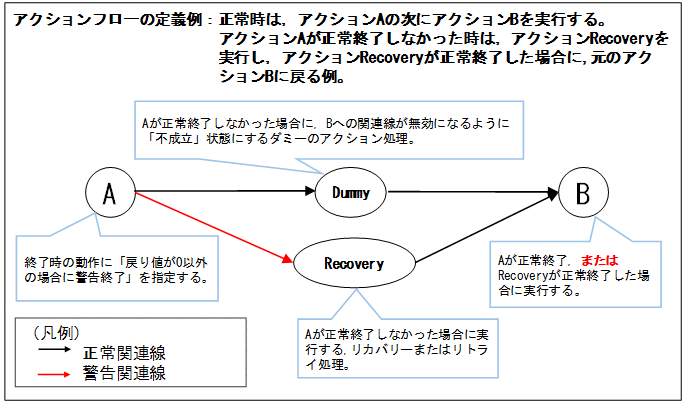

リカバリーまたはリトライを行うアクションフローを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU007413.GIF)
(2) 戻り値によって処理を振り分けるアクションフロー

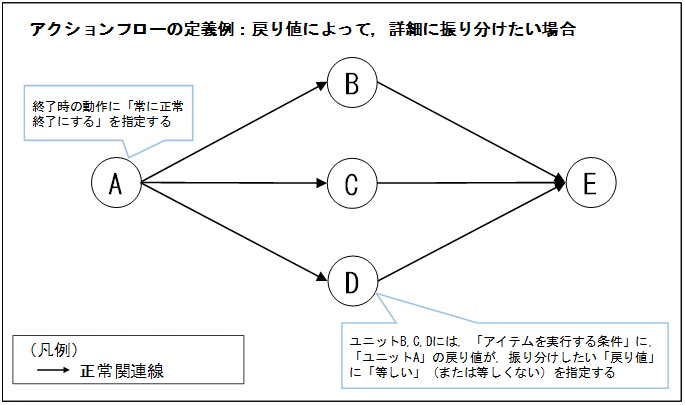

戻り値によって処理を振り分けるアクションフローを次の図に示します。
|
|
JP1 Version 12 JP1/Client Process Automation 構築・運用ガイド
-
5.4.3 アクションフローの作成例
![[図データ]](GRAPHICS/ZU007414.GIF)
