7.19.4　［マップ］タブの表示項目

マップ出力の表示の設定をします。

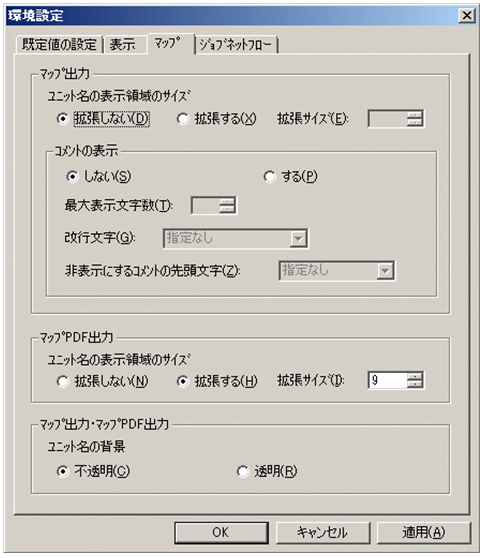

図7‒66　［環境設定］画面［マップ］タブ

マップ出力

ユニット名の表示領域のサイズを拡張するかどうかを選択します。印刷および印刷プレビューでユニット名が欠けて表示される場合は「拡張する」を選択します。「拡張する」を選択した場合，「拡張サイズ」に指定したサイズ分だけ，ユニット名の表示領域の高さを拡張します。デフォルトは「拡張しない」です。

「拡張する」を選択した場合は，「拡張サイズ」（単位：ポイント）を9〜349の小数点第1位までの数値で指定します。小数点第2位以下を指定した場合は，小数点第2位以下は切り捨てられます。

コメントの表示

ユニット名の下にコメントを表示するかどうかを選択します。コメントを表示する場合は「する」を選択します。デフォルトは「しない」です。

「する」を選択した場合，次の項目を設定します。

最大表示文字数

コメントを表示する文字数を，コメントの先頭から1〜80文字の範囲の数値で指定します。デフォルトは30です。
改行文字

コメントを表示するときに，指定した改行文字の直後で改行します。「指定なし」，「" "（スペース）」，「,（コンマ）」，「.（ピリオド）」，「-（ハイフン）」，「:（コロン）」，および「;（セミコロン）」から選択します。

「指定なし」を選択すると，コメントを改行しません。「" "（スペース）」を選択すると，全角スペースまたは半角スペースの直後で改行します。その他の記号を選択すると，選択した半角記号の直後で改行します。デフォルトは「指定なし」です。
非表示文字にするコメントの先頭文字

指定した先頭文字でコメントが始まる場合，そのユニットのコメントは表示しません。「指定なし」，「#」，「@」，「%（パーセント）」，「&」，および「*」から選択します。

「指定なし」を選択すると，コメントをすべて表示します。デフォルトは「指定なし」です。

マップPDF出力

ユニット名の表示領域のサイズを拡張するかどうかを選択します。印刷および印刷プレビューでユニット名が欠けて表示される場合は「拡張する」を選択します。「拡張する」を選択した場合，「拡張サイズ」に指定したサイズ分だけ，ユニット名の表示領域の高さを拡張します。デフォルトは「拡張する」です。

「拡張する」を選択した場合は，「拡張サイズ」（単位：ポイント）を9〜30の小数点第1位までの数値で指定します。小数点第2位以下を指定した場合は，小数点第2位以下は切り捨てられます。デフォルトは9です。

マップ出力・マップPDF出力

ユニット名の背景を透明にするかどうかを選択します。ユニット名の背景で矢印が隠れて表示されない場合は「透明」を選択します。デフォルトは「不透明」です。
