6.10.2　ジョブネットフロー形式でPDFファイルとして出力する

ジョブネットの定義内容をジョブネットフロー形式でPDFファイルとして出力する操作方法を説明します。

注意事項

• ジョブネットフローPDF出力は，Microsoft Excel 2010以降をインストールしている場合に使用できます。

• PDFファイルの保存先に，「C:\Program Files」などのインストール先フォルダ以下のフォルダを指定すると，仮想フォルダにリダイレクトして出力されます。

• 出力するジョブ数が多い場合，PDF変換に時間が掛かります。ジョブ数が多い場合は，分割して出力してください。

1. ［ジョブ運用ドキュメント出力］画面のユニット名ツリービューで印刷したいジョブネットを選択する。

2. ［ファイル］−［ジョブネットフローPDF出力］メニューを選択する。

   ［ジョブネットフローPDF出力］画面が表示されます。

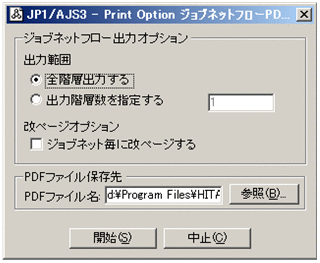

   図6‒45　［ジョブネットフローPDF出力］画面

3. 必要に応じて「PDFファイル保存先」を変更する。

4. ［開始］ボタンを押す。

   「PDFファイル保存先」に指定した保存先にPDFファイルが出力されます。

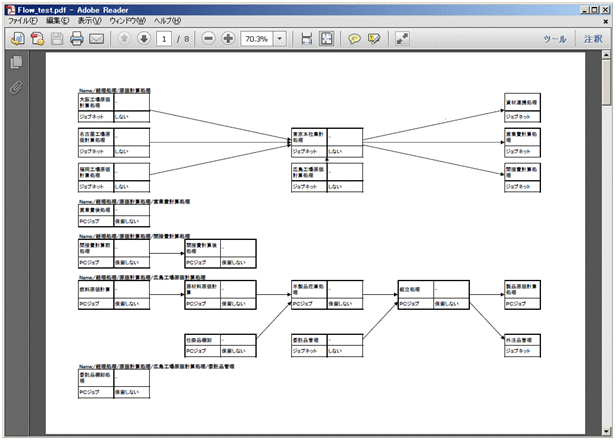

   図6‒46　PDFファイルの出力例（表の形式が1列の場合）

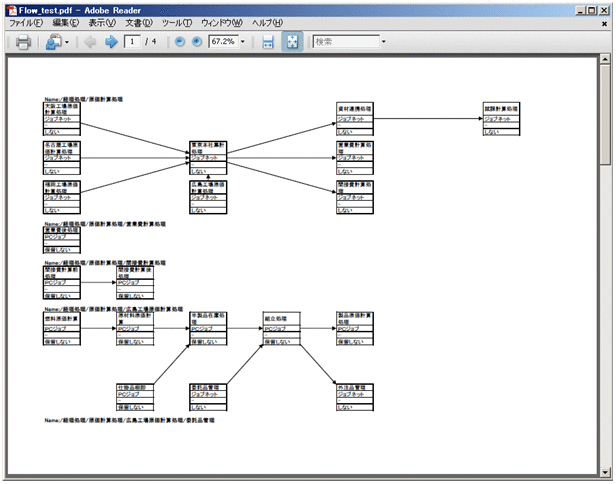

   図6‒47　PDFファイルの出力例（表の形式が2列の場合）

5. PDFファイルの閲覧プログラムの印刷機能を使用して，ジョブネットの定義内容を印刷する。
