6.10.1 ジョブネットフロー形式でMicrosoft Excelに出力する

ジョブネットの定義内容をジョブネットフロー形式でMicrosoft Excelに出力する操作方法を説明します。

  1. [ジョブ運用ドキュメント出力]画面のユニット名ツリービューで印刷したいジョブネットを選択する。

  2. [ファイル]−[ジョブネットフロー出力]メニューを選択する。

    [ジョブネットフロー出力]画面が表示されます。

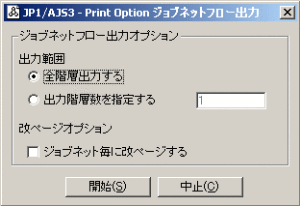

    図6‒42 [ジョブネットフロー出力]画面

    [図データ]

  3. [開始]ボタンを押す。

    Microsoft Excelにジョブネットの定義内容が表示されます。

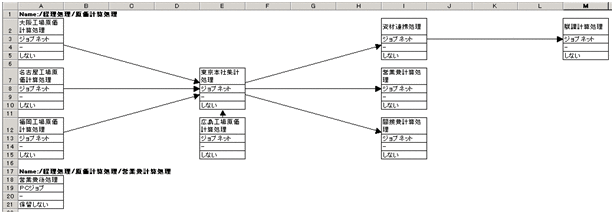

    図6‒43 Microsoft Excelの表示例(表の形式が1列の場合)

    [図データ]

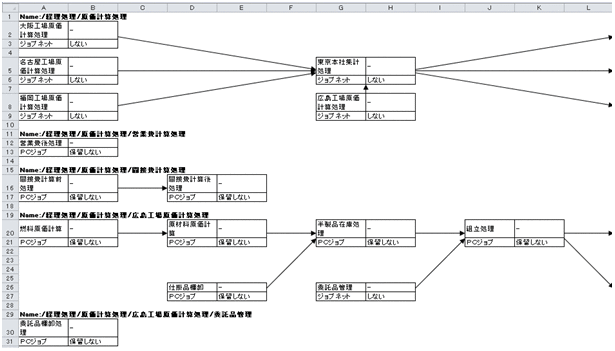

    図6‒44 Microsoft Excelの表示例(表の形式が2列の場合)

    [図データ]

Microsoft Excelの印刷機能を使用してジョブネットの定義内容を印刷してください。
