6.8.2 定義内容をマップ形式でPDFファイルとして出力する手順

ジョブネットの定義内容をマップ形式でPDFファイルとして出力する操作方法を説明します。

注意事項
  • マップPDF出力は,Microsoft Excel 2010以降をインストールしている場合に使用できます。

  • PDFファイルの保存先に,「C:\Program Files」などのインストール先フォルダ以下のフォルダを指定すると,仮想フォルダにリダイレクトして出力されます。

  • 出力するジョブ数が多い場合,PDF変換に時間が掛かります。ジョブ数が多い場合は,分割して出力してください。

  1. [ジョブ運用ドキュメント出力]画面のユニット名ツリービューで印刷したいジョブネットを選択する。

  2. [ファイル]−[マップPDF出力]メニューを選択する。

    [マップPDF出力]画面が表示されます。

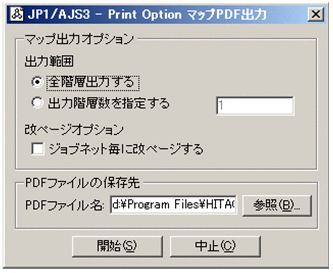

    図6‒34 [マップPDF出力]画面

    [図データ]

  3. 必要に応じて「PDFファイルの保存先」を変更する。

  4. [開始]ボタンを押す。

    「PDFファイルの保存先」に指定した保存先にPDFファイルが出力されます。

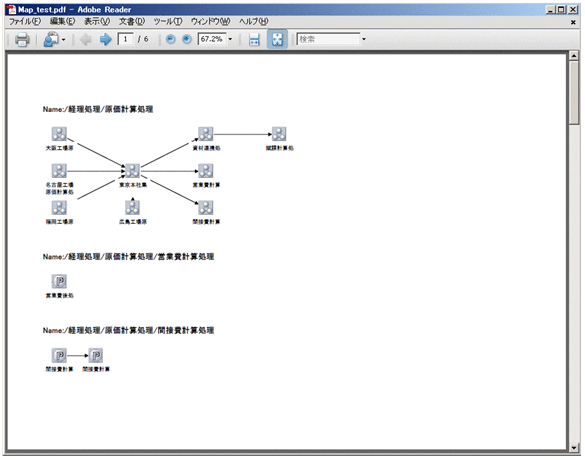

    図6‒35 PDFファイルの出力例

    [図データ]

  5. PDFファイルの閲覧プログラムの印刷機能を使用して,ジョブネットの定義内容を印刷する。
