JP1 Version 12 JP1/Automatic Job Management System 3 操作ガイド


12.12.1 画面構成

[待ち合わせ条件の状態一覧]ウィンドウを次の図に示します。

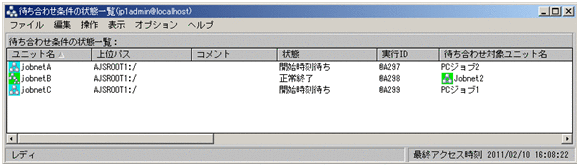

図12‒233 [待ち合わせ条件の状態一覧]ウィンドウ

[図データ]

表示項目について説明します。

[ユニット名]

待ち合わせ条件付きユニットのアイコンおよびユニット名が表示されます。

[上位パス]

待ち合わせ条件付きユニットの上位ユニットのパスがスケジューラーサービス名付きで表示されます。

[コメント]

待ち合わせ条件付きユニットに定義されているコメントが表示されます。

[状態]

待ち合わせ条件付きユニットの状態が表示されます。

待ち合わせ条件付きユニットが起動条件付きジョブネットの場合,監視世代の状態が表示されます。

[実行ID]

待ち合わせ条件付きユニットの実行IDが表示されます。

待ち合わせ条件付きユニットが起動条件付きジョブネットの場合,監視世代の実行IDが表示されます。

[待ち合わせ対象ユニット名]

待ち合わせ条件付きユニットが待ち合わせる,待ち合わせ対象ユニットのアイコンおよびユニット名が表示されます。

待ち合わせ対象ユニットまたはその上位ユニットに参照権限がない場合,アイコンとして「?」アイコンが表示されます。

また,次の場合,アイコンは表示されません。

  • 待ち合わせ対象ユニットが定義不正の場合

  • 待ち合わせ対象ユニットに実行予定がない場合

  • 待ち合わせ対象ユニットが未登録の場合

[上位パス(待ち合わせ対象)]

待ち合わせ対象ユニットの上位ユニットのパスがスケジューラーサービス名付きで表示されます。

[コメント(待ち合わせ対象)]

待ち合わせ対象ユニットに定義されているコメントが表示されます。

待ち合わせ対象にプランニンググループを設定していた場合,実際に待ち合わせるプランニンググループ配下のユニットのコメントが表示されます。

次の場合は「−(ハイフン)」が表示されます。

  • 待ち合わせ対象ユニットが定義不正の場合

  • 待ち合わせ対象ユニットに実行予定がない場合

  • 待ち合わせ対象ユニットが未登録の場合

  • 待ち合わせ対象ユニットまたはその上位ユニットに参照権限がない場合

  • 待ち合わせ対象ユニットにプランニンググループを設定していて,実際に待ち合わせるプランニンググループ配下のユニットに実行予定がない場合

[状態(待ち合わせ対象)]

待ち合わせ対象ユニットの状態が表示されます。

待ち合わせ対象ユニットが起動条件付きジョブネットの場合,監視世代の状態が表示されます。

待ち合わせ対象ユニットがプランニンググループの場合,実際に待ち合わせるプランニンググループ配下のユニットの状態が表示されます。

次の場合は「−(ハイフン)」が表示されます。

  • 待ち合わせ対象ユニットが定義不正の場合

  • 待ち合わせ対象ユニットに実行予定がない場合

  • 待ち合わせ対象ユニットにプランニンググループを設定していて,実際に待ち合わせるプランニンググループ配下のユニットに実行予定がない場合

待ち合わせ対象ユニットが未登録の場合,「未登録」と表示されます。

待ち合わせ対象ユニットまたはその上位ユニットに参照権限がない場合でも表示されます。

[実行ID(待ち合わせ対象)]

待ち合わせ対象ユニットの実行IDが表示されます。

待ち合わせ対象ユニットが起動条件付きジョブネットの場合,監視世代の実行IDが表示されます。

待ち合わせ対象ユニットがプランニンググループの場合,実際に待ち合わせるプランニンググループ配下のユニットの実行IDが表示されます。

次の場合は「−(ハイフン)」が表示されます。

  • 待ち合わせ対象ユニットが定義不正の場合

  • 待ち合わせ対象ユニットに実行予定がない場合

  • 待ち合わせ対象ユニットにプランニンググループを設定していて,実際に待ち合わせるプランニンググループ配下のユニットに実行予定がない場合

待ち合わせ対象ユニットが未登録の場合,空白が表示されます。

待ち合わせ対象ユニットまたはその上位ユニットに参照権限がない場合でも表示されます。

[待ち合わせ状態]

待ち合わせ対象ユニットの待ち合わせ状態が表示されます。表示される項目を次に示します。

  • 未完了

    待ち合わせ対象ユニットの実行終了を待ち合わせています。

  • 未完了(手動)

    待ち合わせ有効化の操作によって,選択している待ち合わせ条件付きユニットが再度待ち合わせ対象ユニットの実行終了を待ち合わせています。

  • 未完了(再実行)

    待ち合わせ対象ユニットの後続ユニットの再実行によって,待ち合わせ対象ユニットが異常終了から終了状態に変更されました。待ち合わせは未完了です。

  • 完了

    待ち合わせ対象ユニットが実行終了し,待ち合わせが完了しています。

  • 完了(手動)

    待ち合わせ無効化の操作によって,待ち合わせが完了しています。

[待ち合わせ方法]

[待ち合わせ条件の設定]ダイアログボックスで設定した,待ち合わせ方法が表示されます。

[待ち合わせる世代がない場合]

[待ち合わせ条件の設定]ダイアログボックスで設定した,待ち合わせる世代がない場合の動作が表示されます。

[監視未起動終了の場合]

[待ち合わせ条件の設定]ダイアログボックスで設定した,待ち合わせ対象ユニットが起動条件付きジョブネットの場合の動作の設定が表示されます。

次の場合,「−(ハイフン)」が表示されます。

  • バージョン10-00以降のJP1/AJS3 - Viewからバージョン09-50のJP1/AJS3 - Managerに接続している場合

[実行世代に異常終了がある場合]

[待ち合わせ条件の設定]ダイアログボックスで設定した,待ち合わせ対象ユニットが起動条件付きジョブネットの場合の動作の設定が表示されます。

[繰り越し未実行のときは開始する]の設定は表示されません。

次の場合,「−(ハイフン)」が表示されます。

  • バージョン10-00以降のJP1/AJS3 - Viewからバージョン09-50のJP1/AJS3 - Managerに接続している場合
