12.3.3　［JP1/AJS3 - View］ウィンドウの画面遷移

［JP1/AJS3 - View］ウィンドウ（メイン画面）および［JP1/AJS3 - View］ウィンドウ（サマリー監視画面）の画面遷移について説明します。

〈この項の構成〉

(1)　メイン画面の画面遷移
(2)　サマリー監視画面の画面遷移

(1)　メイン画面の画面遷移

［JP1/AJS3 - View］ウィンドウ（メイン画面）の画面遷移を次の図に示します。

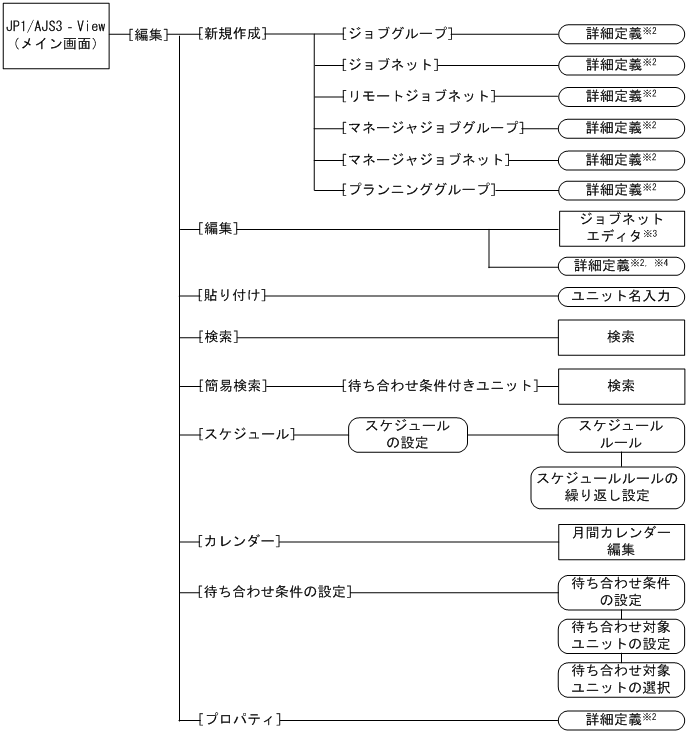

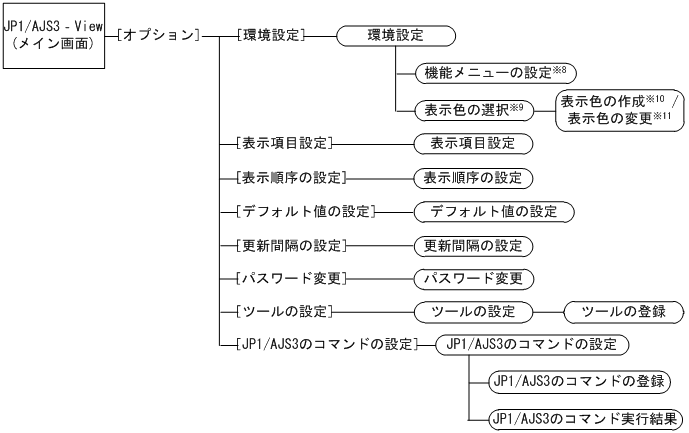

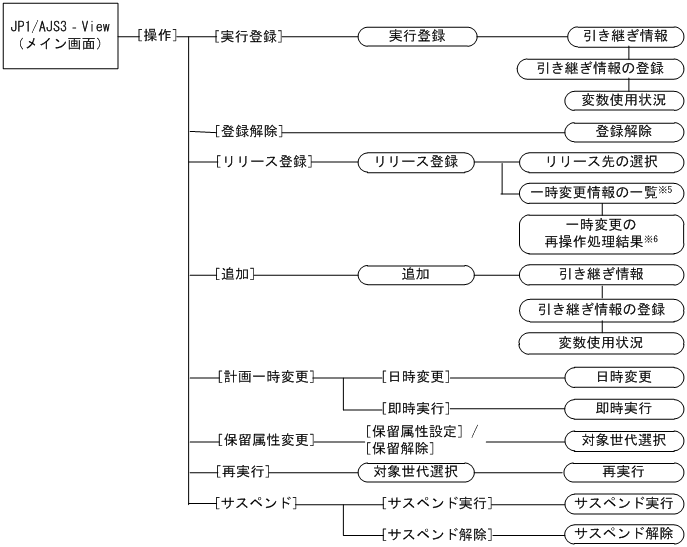

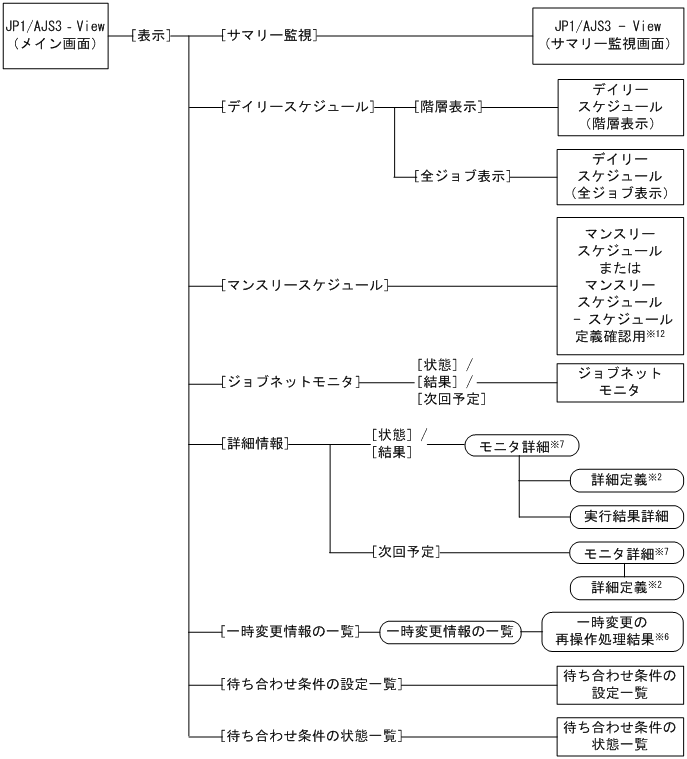

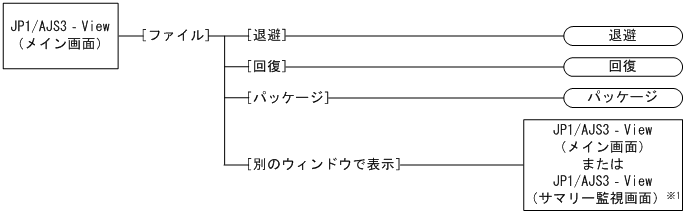

図12‒7　［JP1/AJS3 - View］ウィンドウ（メイン画面）の画面遷移

（凡例）

[図データ] ：ウィンドウ

[図データ] ：ダイアログボックス

[図データ] ：メニュー，メニューコマンド

注※1

起動モードが標準モードの場合はメイン画面が，互換モードの場合は前回ログアウト時に表示していた画面が表示されます。

注※2

［詳細定義−［アイコン名］］ダイアログボックスが表示されます。

注※3

ジョブネット，リモートジョブネット，およびマネージャージョブネットを選択している場合に表示されます。

注※4

ジョブグループなどを選択している場合に表示されます。

注※5

［リリース登録］ダイアログボックスの［リリース登録後の動作］で，［一時変更情報の一覧を開く］をチェックした場合，または［参照］ボタンをクリックした場合に表示されます。

注※6

複数の一時変更情報の再操作でエラーが発生した場合に表示されます。

注※7

［モニタ詳細−［アイコン名］］ダイアログボックスが表示されます。

注※8

［起動］タブの［機能メニューの設定］ボタンをクリックした場合に表示されます。

注※9

［全般］タブの［選択］ボタンをクリックした場合に表示されます。

注※10

［表示色の選択］ダイアログボックスで［追加］ボタンをクリックした場合に表示されます。

注※11

［表示色の選択］ダイアログボックスで［編集］ボタンをクリックした場合に表示されます。

注※12

機能メニューの［スケジュール定義］を選択している場合だけ［マンスリースケジュール − スケジュール定義確認用］ウィンドウが表示されます。

ページの先頭へ

(2)　サマリー監視画面の画面遷移

［JP1/AJS3 - View］ウィンドウ（サマリー監視画面）の画面遷移を次の図に示します。

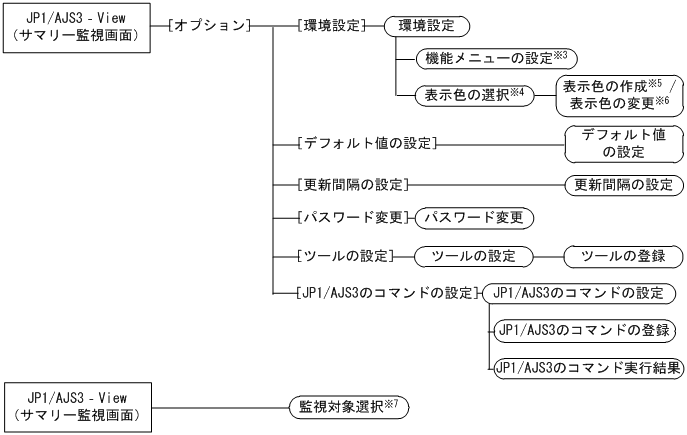

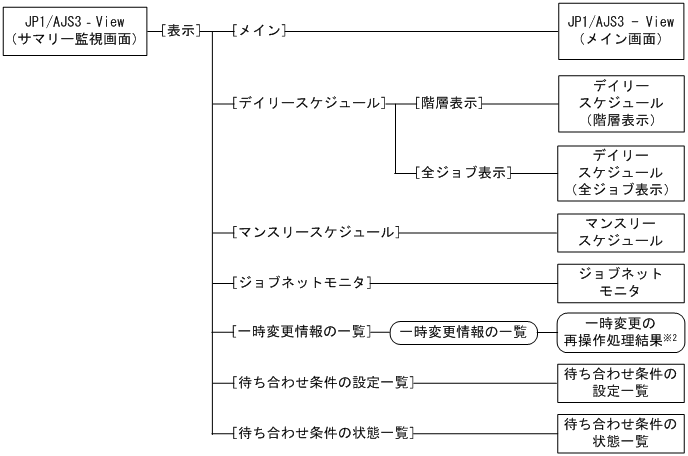

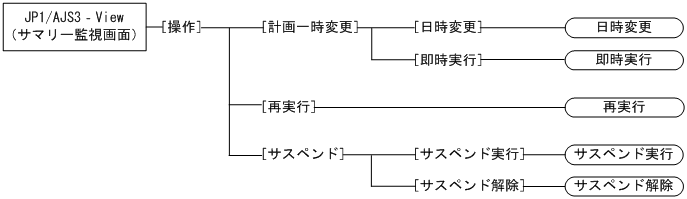

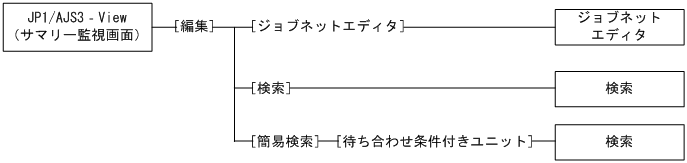

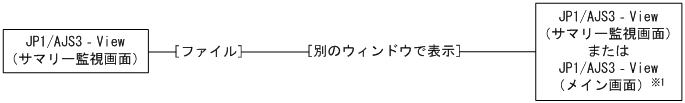

図12‒8　［JP1/AJS3 - View］ウィンドウ（サマリー監視画面）の画面遷移
