8.4　1日単位で監視する

ジョブネットやジョブの実行予定または実行状態を日単位で確認する手順を次に示します。

［JP1/AJS3 - View］ウィンドウの機能メニューで［ステータス監視］をクリックする。

［ステータス監視］が選択状態になります。
ツリーエリアで，実行予定または実行状態を確認したいジョブネットを管理するジョブグループをクリックする。

クリックしたジョブグループが選択状態になります。

ルートジョブネットがリストエリアに表示されます。

操作対象のジョブネットのルートジョブネットをクリックし，［表示］−［デイリースケジュール］−［階層表示］または［全ジョブ表示］を選択する。

ジョブネットやジョブについて確認したい場合: ［階層表示］を選択します。選択すると［デイリースケジュール（階層表示）］ウィンドウが表示されます。
ジョブネット中のすべてのジョブだけについて確認したい場合: ［全ジョブ表示］を選択します。選択すると［デイリースケジュール（全ジョブ表示）］ウィンドウが表示されます。

［デイリースケジュール（階層表示）］ウィンドウおよび［デイリースケジュール（全ジョブ表示）］ウィンドウを次に示します。

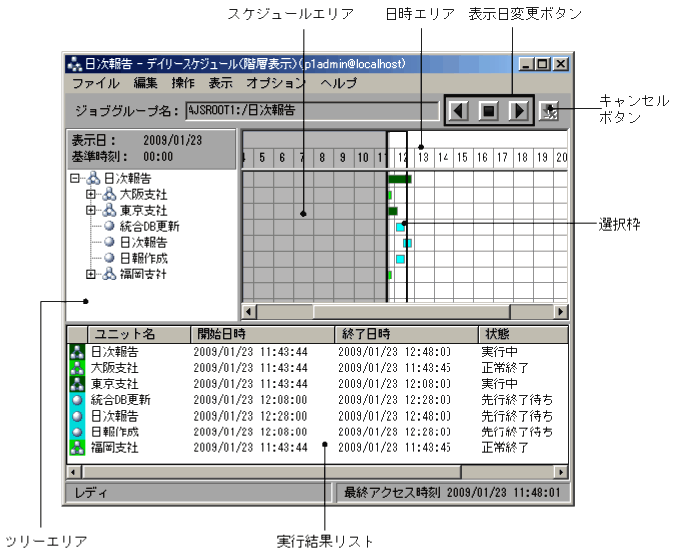

図8‒1　［デイリースケジュール（階層表示）］ウィンドウ

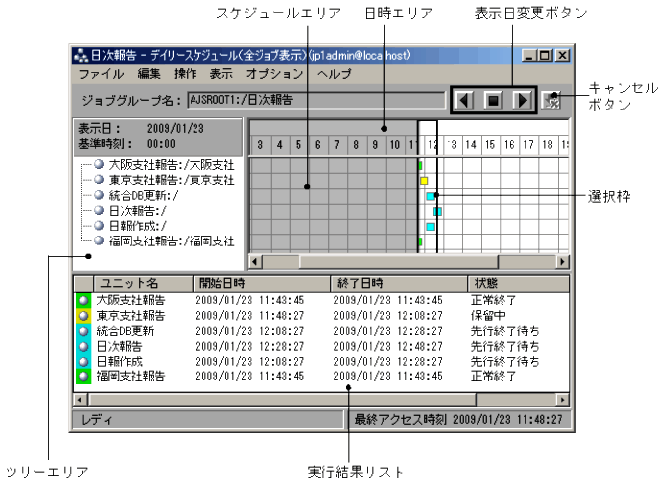

図8‒2　［デイリースケジュール（全ジョブ表示）］ウィンドウ

スケジュールエリアおよび実行結果リストで，ジョブネットやジョブの実行予定または実行状態を確認する。

スケジュールエリアおよび実行結果リストについて次に説明します。
- スケジュールエリアには，ジョブネットやジョブの1世代分の実行を表す四角が表示されます。四角は次の情報を表します。

  ・四角の両端：実行開始時刻と実行終了時刻

  ・四角の幅：実行時間

  ・四角の色：実行予定・実行状態

  四角の色の意味については，「12.7 ［デイリースケジュール］ウィンドウ」を参照してください。また，四角の色は，［環境設定］ダイアログボックスで変更できます。色の変更については，「12.3.42 ［環境設定］ダイアログボックス」を参照してください。
- 実行結果リストには，ツリーエリアで選択状態のジョブネットまたはジョブの情報（名称，実行開始日時，実行終了日時，実行予定・実行状態）が一覧で表示されます。スケジュールエリアの選択枠内の情報が表示されます。四角をクリックすると，実行結果リストの対応する情報の行が選択状態で表示されます。

  なお，日付や時刻の部分をクリックすると，選択枠内にあるすべての四角の情報が表示されます。
- スケジュールエリアの選択枠を移動させて，過去や未来の情報を表示することもできます。選択枠を移動するには，選択枠を移動したい位置でクリックします。
- 表示日変更ボタンをクリックすることで，前日または翌日の情報を表示させることもできます。
- 各実行世代について，スケジュールを確認できます。スケジュールエリアの四角，または実行結果リストの行をクリックし，［表示］−［詳細情報］を選択すると，［詳細スケジュール］ダイアログボックスが表示されます。
- 一つのジョブネットが同時期に多重起動された場合，スケジュールエリアでは，四角が重複して表示されます。この場合，四角の色は最新の世代の予定・状態・結果に従って表示されます。
- 実行開始遅延または実行終了遅延が発生した場合は，スケジュールエリアの四角の上辺と下辺が太線で表示されます。

実行予定の確認例

ジョブネット「net01」の実行予定の確認例を次に示します。

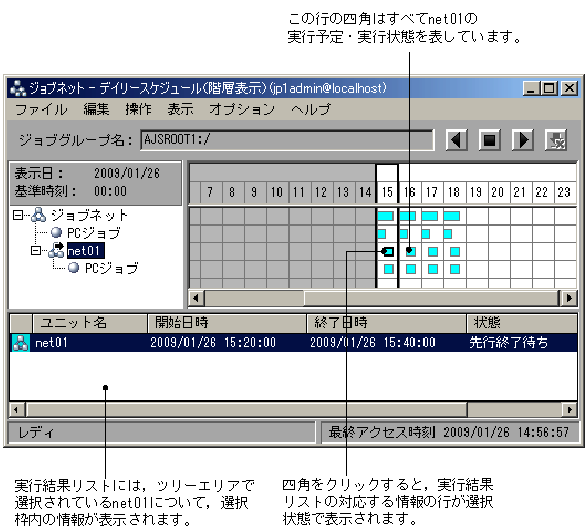

図8‒3　ジョブネットの実行予定の確認例（日単位での確認）

注意事項

計画実行登録したジョブネットおよび未来世代数を指定して確定実行登録したジョブネットの場合，ジョブネットの実行予定を擬似的に生成して表示します。擬似的に生成した実行予定に対して，日時変更などはできません。また，擬似予定の生成時，次の指定を無効にしています。

ジョブネットの多重起動（多重起動可能として扱います）
スケジューリング方式（多重スケジュールとして扱います）

イベントジョブなどの実行開始が予測できない場合は，待ち時間を0として算出します。

なお，擬似予定は実行結果リストには表示されません。

補足事項

スケジュールエリアおよび実行結果リストに実行予定・実行状態が表示されない場合は，次の操作を試してください。

［表示］−［最新情報に更新］を選択し，最新の情報を表示する。

［デイリースケジュール（階層表示）］ウィンドウの表示は，［更新間隔の設定］ダイアログボックスで指定した時間間隔で更新されます。表示を自動更新する場合でも，最低30秒間隔で更新されます。したがって，直前に実行登録したジョブネットの情報や，直前に変更したスケジュール情報がウィンドウに反映されない場合があります。
［表示］−［サイズ変更］を選択し，1時間の表示幅を広げたり，時間表示を24時間表示から48時間表示に変えたりする。

［サイズ変更］ダイアログボックスの［横幅］に［小］を設定していると，1回の実行時間が短いジョブネットを1時間に複数回実行させた場合などは，スケジュールエリアに表示される四角が見えにくくなることがあります。

また，実行開始時刻が24:00以降になる場合，24時間表示では実行予定・実行状態が表示されません。実行開始時刻を相対時刻で指定している場合は，48時間表示を使用してください。
［表示］−［表示日変更］−［指定日］を選択，または表示日変更ボタンをクリックし，実行予定がある日の情報をウィンドウに表示する。

［デイリースケジュール（階層表示）］ウィンドウには，通常，当日についての情報が表示されます。当日について，そのジョブネットが含まれるジョブグループに定義された基準時刻から24時間分，または48時間分の実行予定または実行状態が表示されます。したがって，当日に実行予定がない場合，実行予定がウィンドウに表示されないため，実行予定がある日の情報をウィンドウに表示する必要があります。
