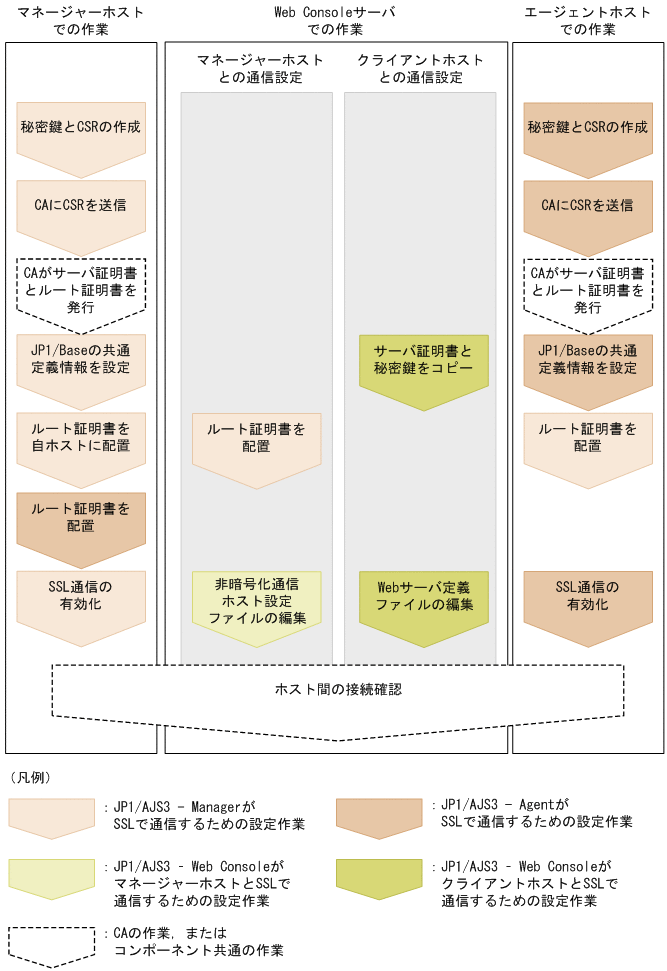

21.4.5　マネージャーホストのサーバ証明書をWeb Consoleサーバで使用する場合のSSL通信の設定手順

(a)　マネージャーホストとの通信をSSL通信で暗号化する設定

JP1/AJS3 - Web ConsoleがマネージャーホストとSSLで通信するための設定作業は，マネージャーホストとWeb Consoleサーバで異なるサーバ証明書を使用する場合の設定手順と同じです。詳細は，「21.4.3(2)(a) マネージャーホストとの通信をSSL通信で暗号化する設定」を参照してください。

(b)　クライアントホストとの通信をSSL通信で暗号化する設定

JP1/AJS3 - Web ConsoleがクライアントホストとSSLで通信するための設定作業について説明します。

1. マネージャーホストの秘密鍵とサーバ証明書を，JP1/AJS3 - Web Consoleのフォルダにコピーする。

   JP1/AJS3 - ManagerがSSLで通信するための設定作業で取得した秘密鍵とサーバ証明書を，JP1/AJS3 - Web Consoleのフォルダにコピーします。

   コピー先のJP1/AJS3 - Web Consoleのフォルダを次に示します。

   Windowsの場合

   JP1/AJS3 - Web Consoleのインストール先フォルダ\uCPSB\httpsd\conf\ssl\server

   Linuxの場合

   /opt/jp1ajs3web/uCPSB/httpsd/conf/ssl/server

2. サーバ証明書を中間CAに発行してもらった場合で，サーバ証明書と中間証明書が一つのファイルにまとめられているときは，二つのファイルに分ける。

   サーバ証明書をテキストエディターで開いて，中間証明書部分を切り取ってください。切り取った中間証明書部分は，同じフォルダに作成した新しい中間証明書ファイルに貼り付けて保存してください。そのあと，中間証明書部分を切り取ったサーバ証明書を上書き保存してください。

3. Webサーバ定義ファイル（httpsd.conf）を編集して，SSL通信を有効にする。

   httpsd.confファイルのSSL通信設定部のコメントを解除して，SSL通信を有効にします。

   Windowsの場合の変更例を次に示します。この例では，通信用のポート番号，サーバ証明書ファイル名，および秘密鍵ファイル名はデフォルトのまま（サーバ証明書：httpsd.pem，秘密鍵：httpsdkey.pem）として，コメントを示す「#」だけ編集しています。また，中間証明書ファイルを配置した場合は，SSLCACertificateFile項目を追加し，配置した中間証明書のファイルパスを指定します。この例では，中間証明書ファイル名をintermediate.pemとして指定しています。中間証明書ファイルを配置しない場合は，この項目の追加は不要です。

   変更前

   ：
   Listen 22252
   #Listen [::]:22252
   SSLDisable
   　
   #Listen 22253
   #Listen [::]:22253
   #<VirtualHost *:22253>
   #  ServerName MyServer
   #  SSLEnable
   #  SSLCertificateFile "C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/conf/ssl/server/httpsd.pem"
   #  SSLCertificateKeyFile "C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/conf/ssl/server/httpsdkey.pem"
   #  AllowEncodedSlashes On
   #</VirtualHost>
   ：

   変更後

   ：
   #Listen 22252
   #Listen [::]:22252
   SSLDisable
   　
   Listen 22253
   #Listen [::]:22253
   <VirtualHost *:22253>
     ServerName MyServer
     SSLEnable
     SSLCertificateFile "C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/conf/ssl/server/httpsd.pem"
     SSLCertificateKeyFile "C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/conf/ssl/server/httpsdkey.pem"
     SSLCACertificateFile "C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/conf/ssl/server/intermediate.pem"
     AllowEncodedSlashes On
   </VirtualHost>
   ：

   なお，使用する環境で，SSL通信用ポート番号，サーバ証明書ファイル名，および秘密鍵ファイル名をデフォルトから変更している場合は，環境に合わせてこれらの設定値も変更してください。

   httpsd.confファイルのデフォルト値は次のとおりです。

   表21‒15　httpsd.confファイルのデフォルト値

   項番	項目	デフォルト値
   1	SSL通信用ポート番号	22253
   2	サーバ証明書ファイル名	httpsd.pem
   3	秘密鍵ファイル名	httpsdkey.pem

   httpsd.confファイルの詳細については，「3.4.5 Webサーバ定義ファイル（httpsd.conf）の設定項目の詳細」（Windowsの場合），または「13.3.5 Webサーバ定義ファイル（httpsd.conf）の設定項目の詳細」（Linuxの場合）を参照してください。

4. Webサーバ定義ファイル（httpsd.conf）を編集して，SSL通信のログ出力を有効にする。

   httpsd.confファイルの「LogFormat」および「CustomLog」のコメントを解除して，SSL通信のログ出力を有効にします。Windowsの場合の変更例を次に示します。

   変更前

   ：
   #LogFormat "%t %{version}c %{cipher}c %{clientcert}c" hws_ssl
   #CustomLog "|\"\"C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/sbin/rotatelogs2.exe\" \"C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/logs/ssl\" 10240 8\"" hws_ssl
   ：

   変更後

   ：
   LogFormat "%t %{version}c %{cipher}c %{clientcert}c" hws_ssl
   CustomLog "|\"\"C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/sbin/rotatelogs2.exe\" \"C:/Program Files/HITACHI/JP1AJS3WEB/uCPSB/httpsd/logs/ssl\" 10240 8\"" hws_ssl
   ：

5. JP1/AJS3 HTTP Serverサービスを再起動する。
